I-JOIST-W 108 241CZ

用途

・根太（I-JOIST）を金物で受ける時に使用します。

注意

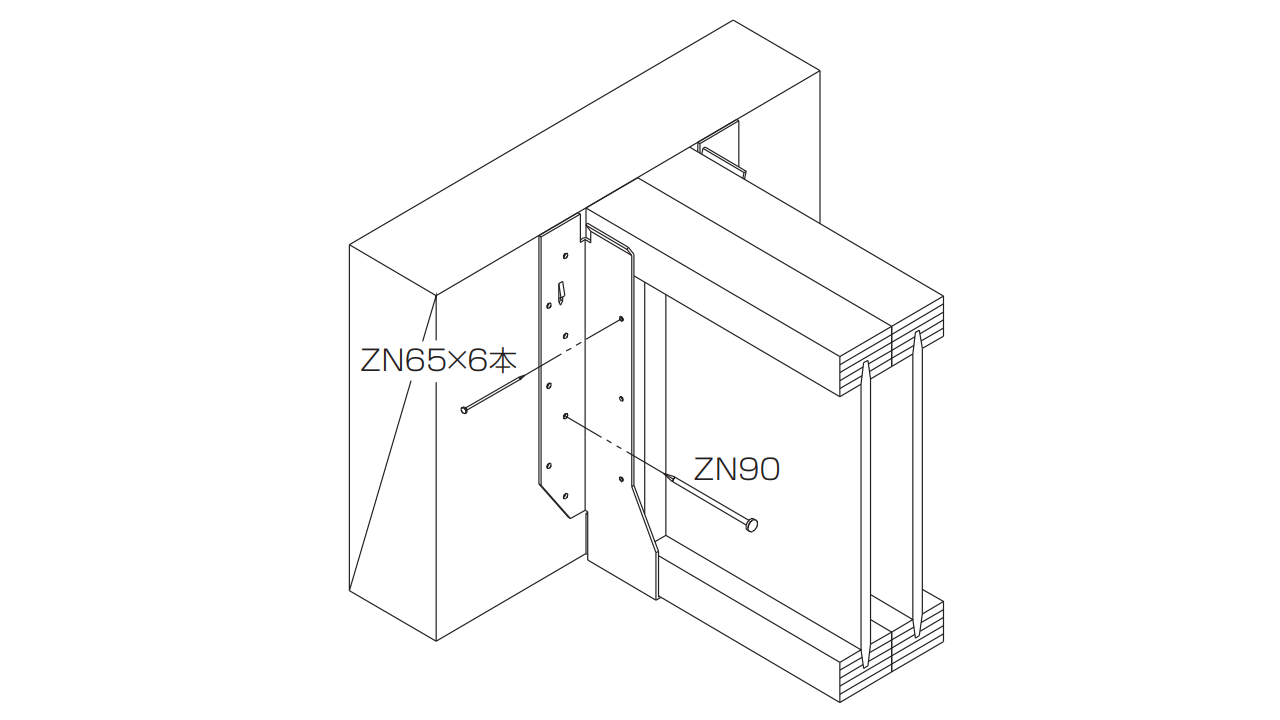

・必ず太めくぎ（I-JOIST … ZN65×6本、受け材 … ZN90×14本）で接合してください。
　（底部の穴は木材のセンターを確認する為の穴です。）
・耐力データの詳細は、試験成績書でご確認ください。

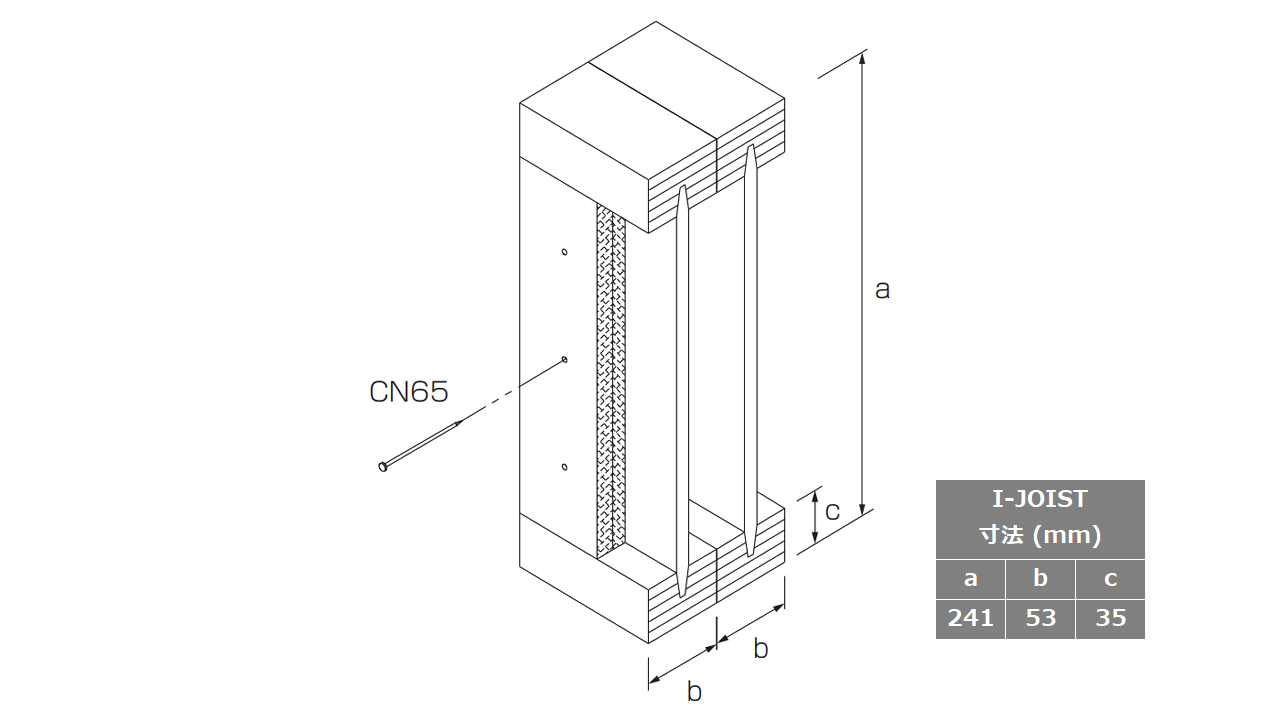

・I-JOIST端部にはウェブスティフナー及びフィラープレートが必要です。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	ハウスプラス確認検査(株)　受付番号：HP15-KT044
耐力	長期許容耐力（250年相当）：11.88 kN （受け材 … スギ集成材　E75-F240　｜　根太 … I-JOIST　2枚）
入数	10セット
付属品（1セットあたり）	太めくぎ　ZN90　･･･ 14本
