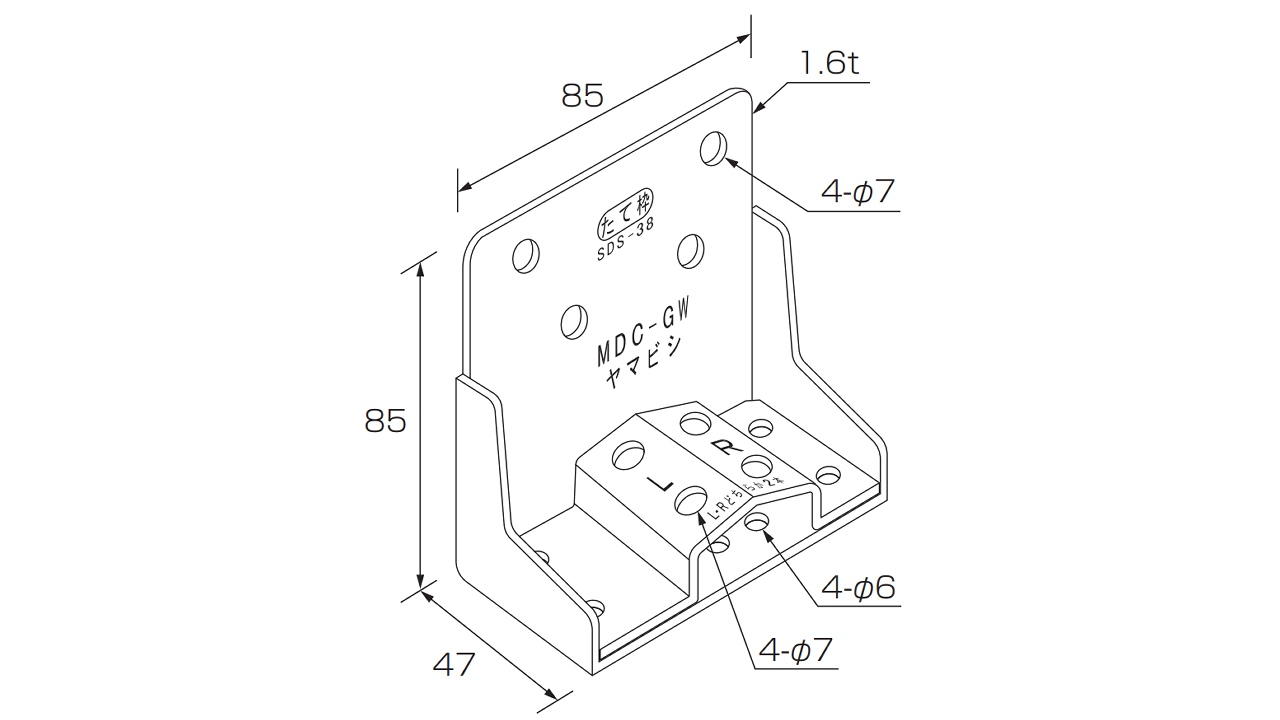

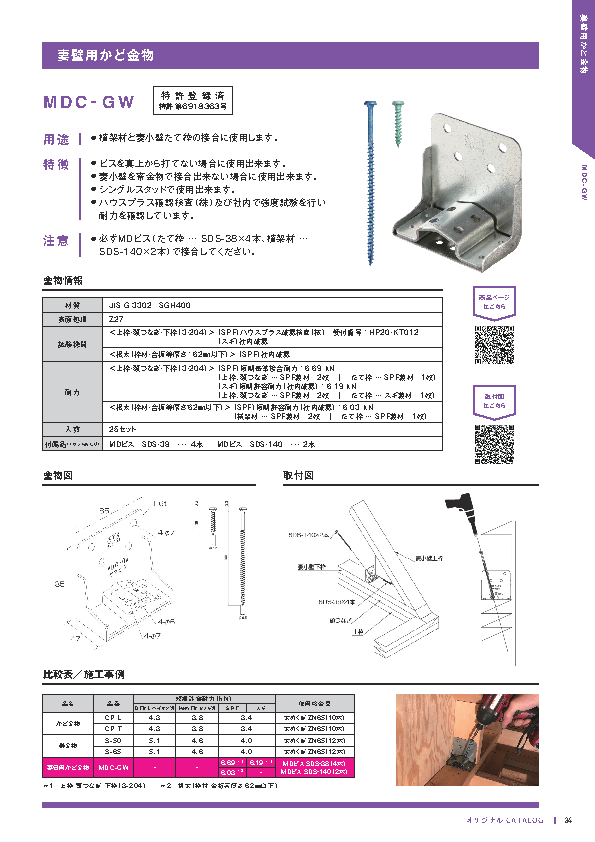

MDC-GW

特許登録済

特許第6918363号

用途

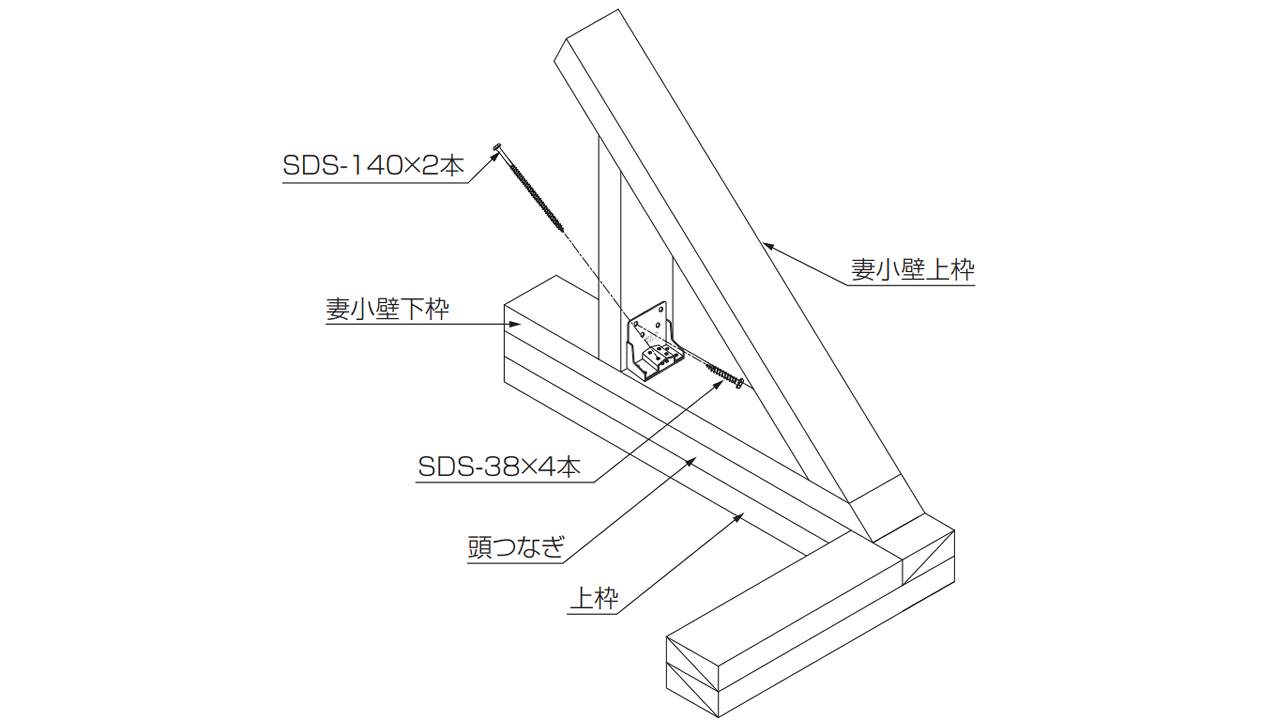

・横架材と妻小壁たて枠の接合に使用します。

特徴

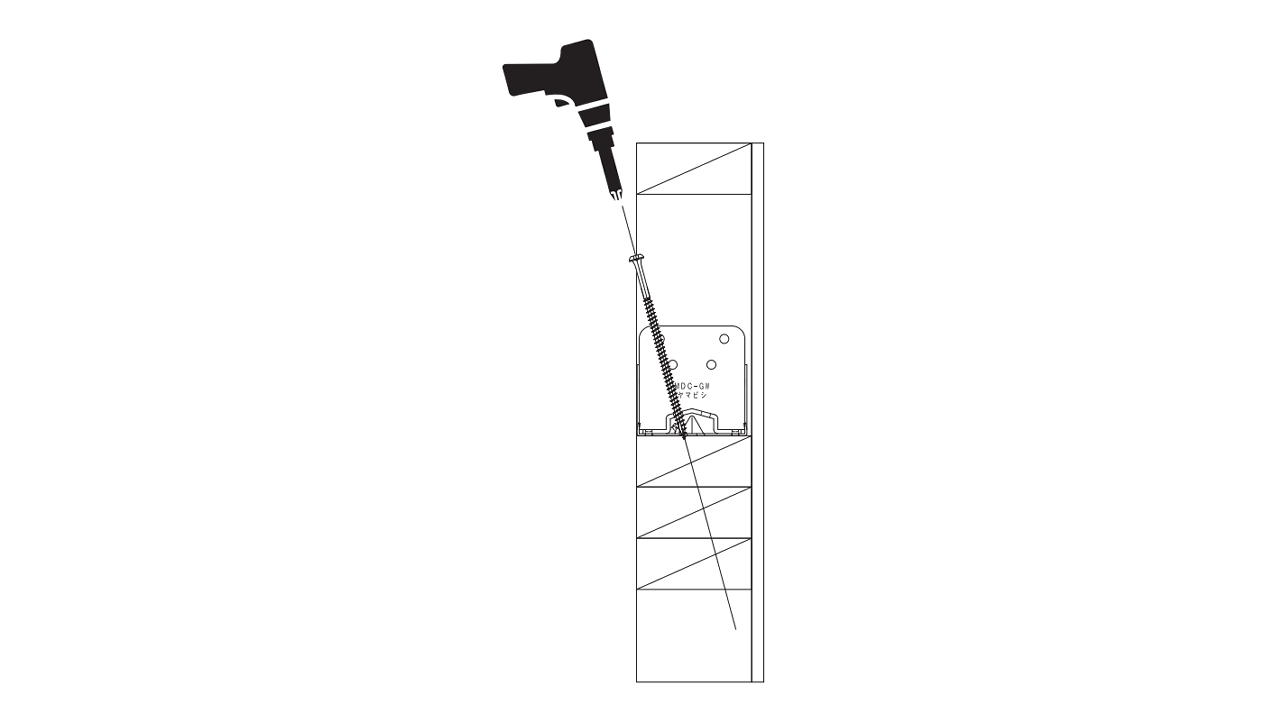

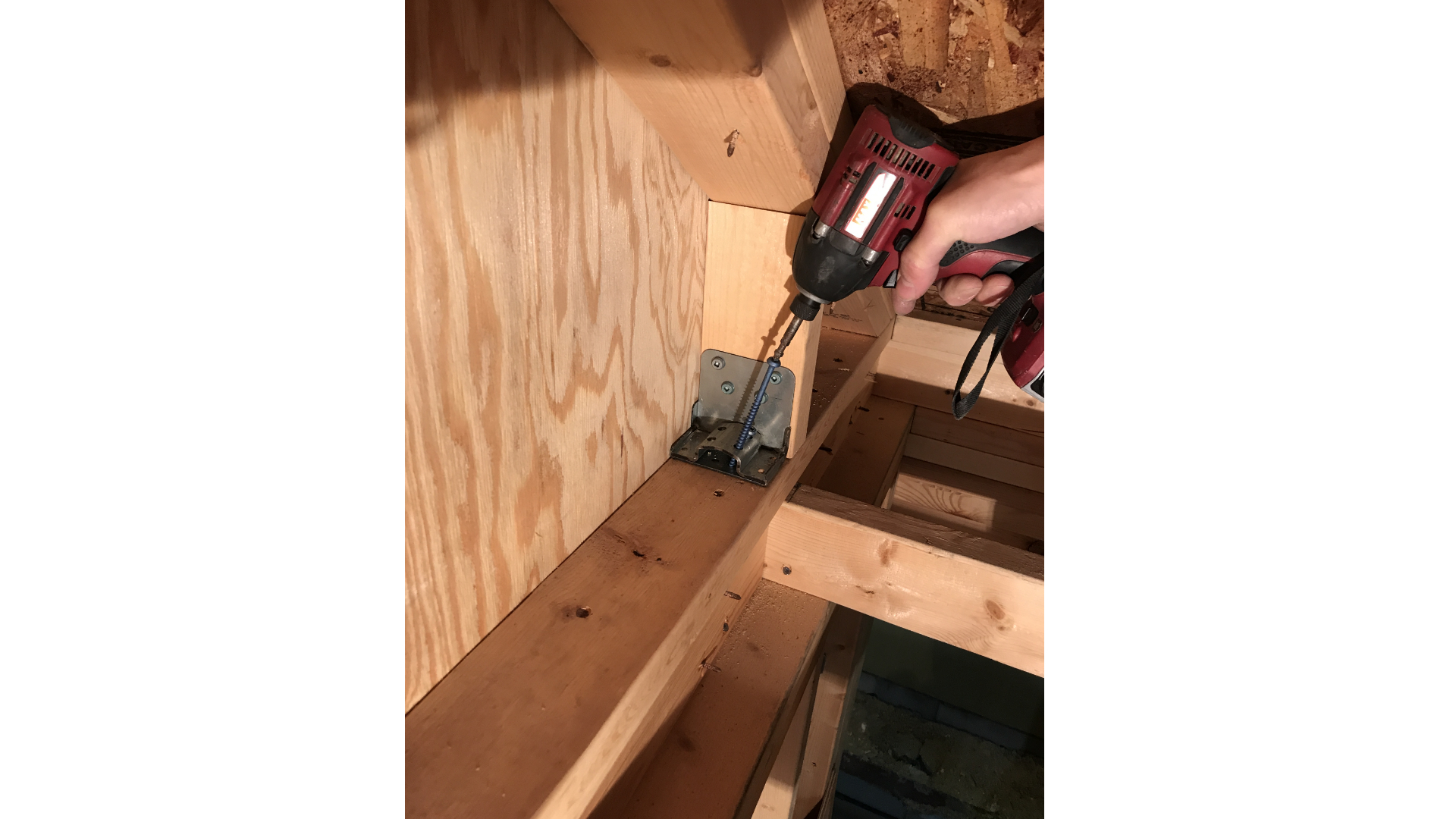

・ビスを真上から打てない場合に使用出来ます。
・妻小壁を帯金物で接合出来ない場合に使用出来ます。
・シングルスタッドで使用出来ます。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

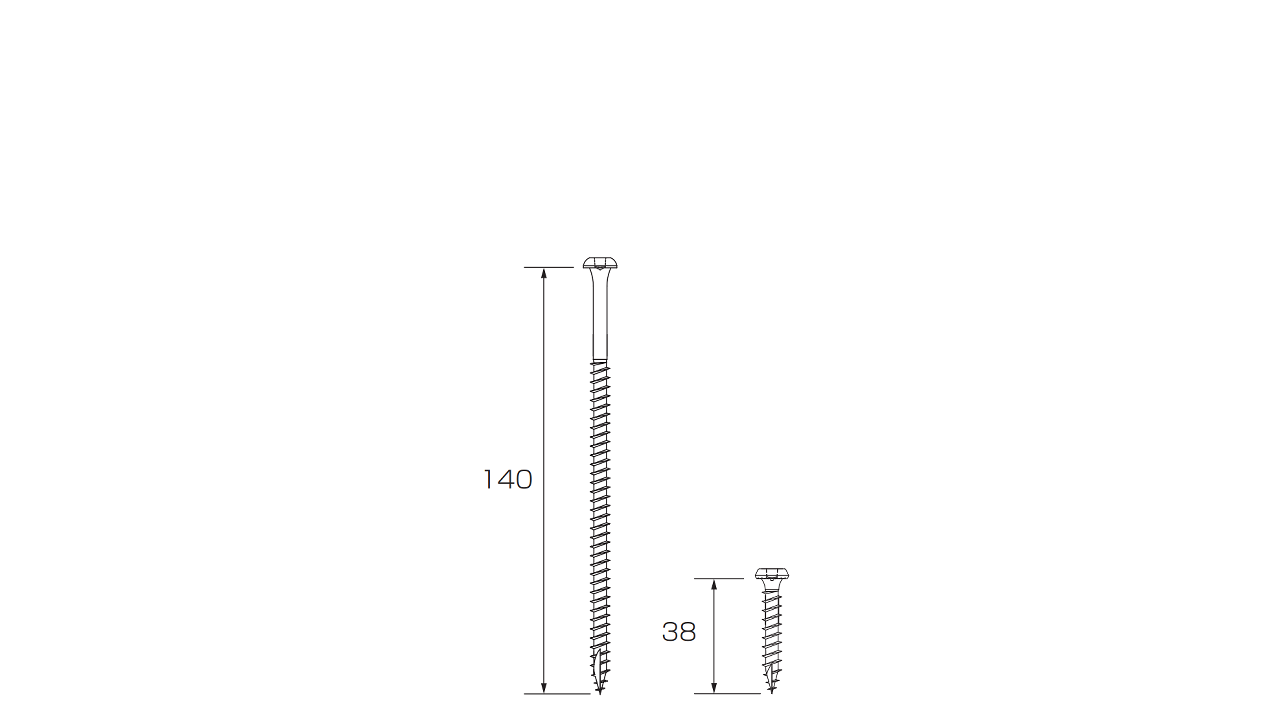

・必ずMDビス（たて枠 … SDS-38×4本、横架材 … SDS-140×2本）で接合してください。

材質	JIS G 3302　SGH400
表面処理	Z27
試験機関	ハウスプラス確認検査(株)　受付番号：HP20-KT012

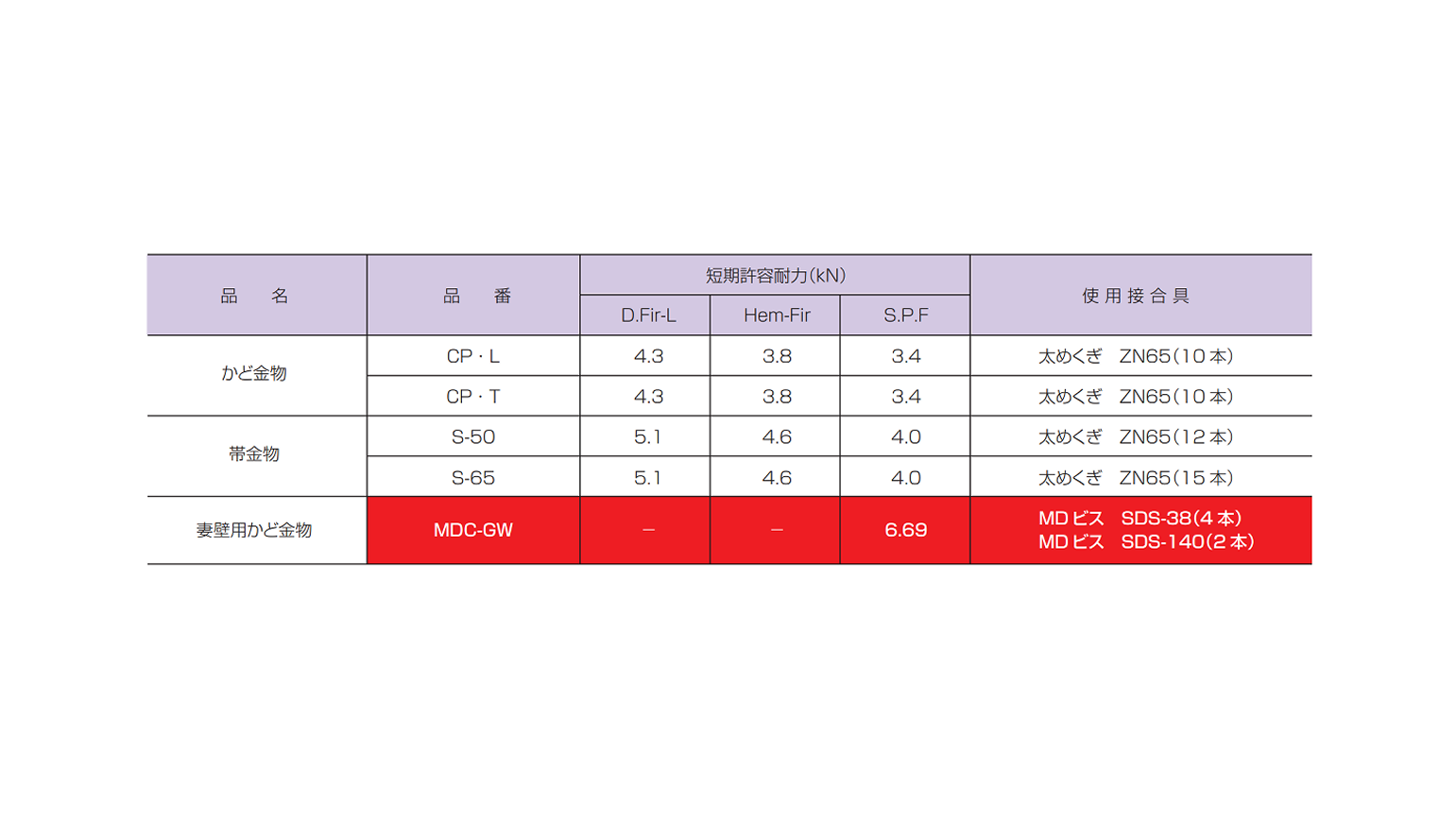

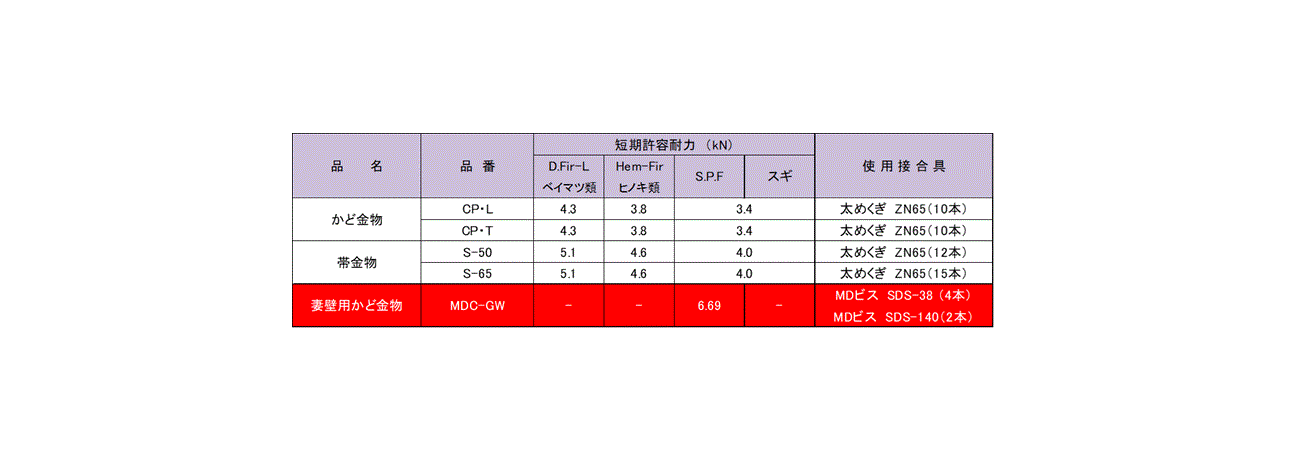

耐力	短期許容耐力：6.69 kN （接合部倍率 1.2）（横架材 … SPF製材　2枚　｜　たて枠 … SPF製材　1枚）
入数	25セット

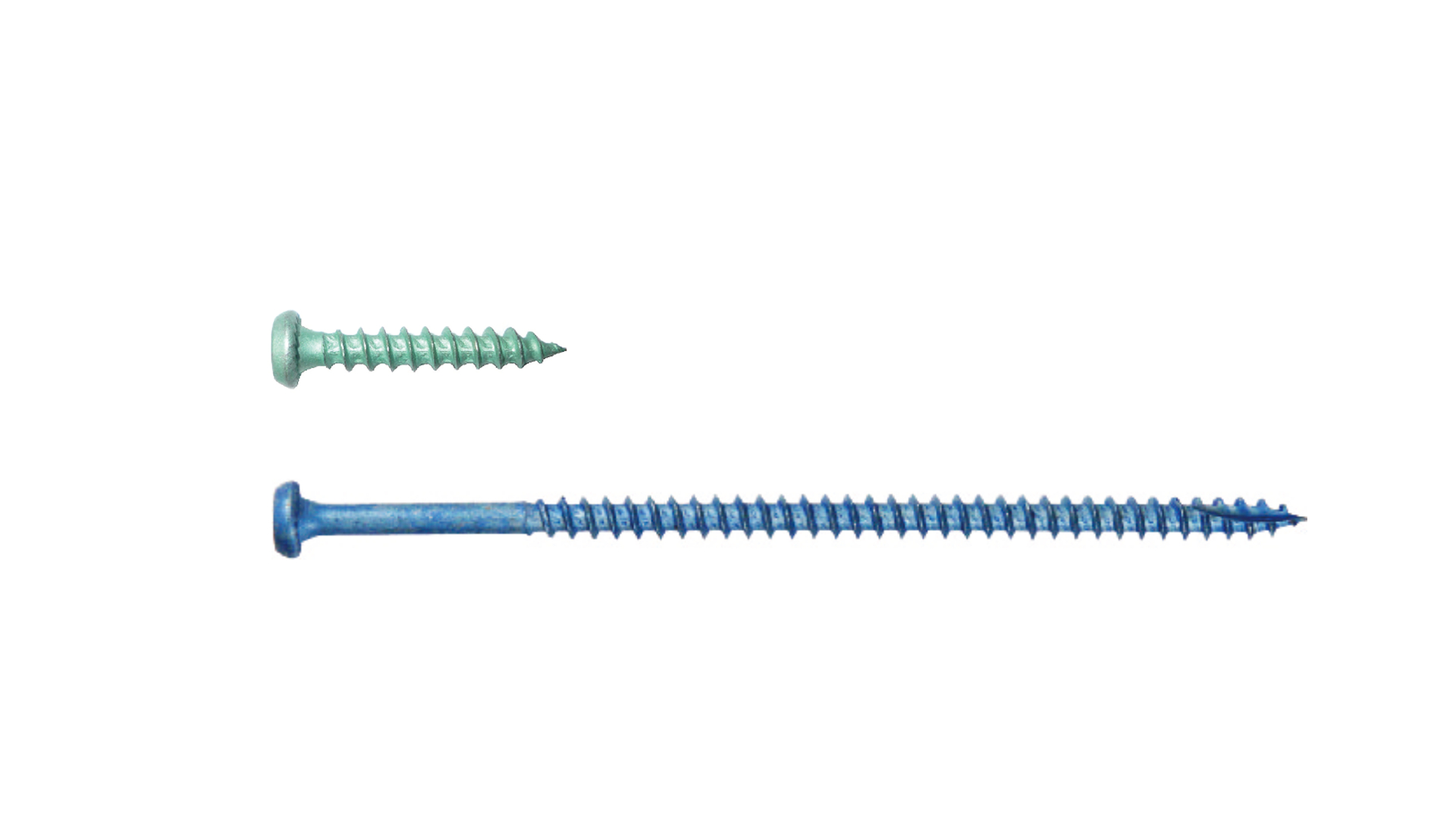

付属品（1セットあたり）	MDビス　SDS-38　･･･ 4本 MDビス　SDS-140　･･･ 2本
