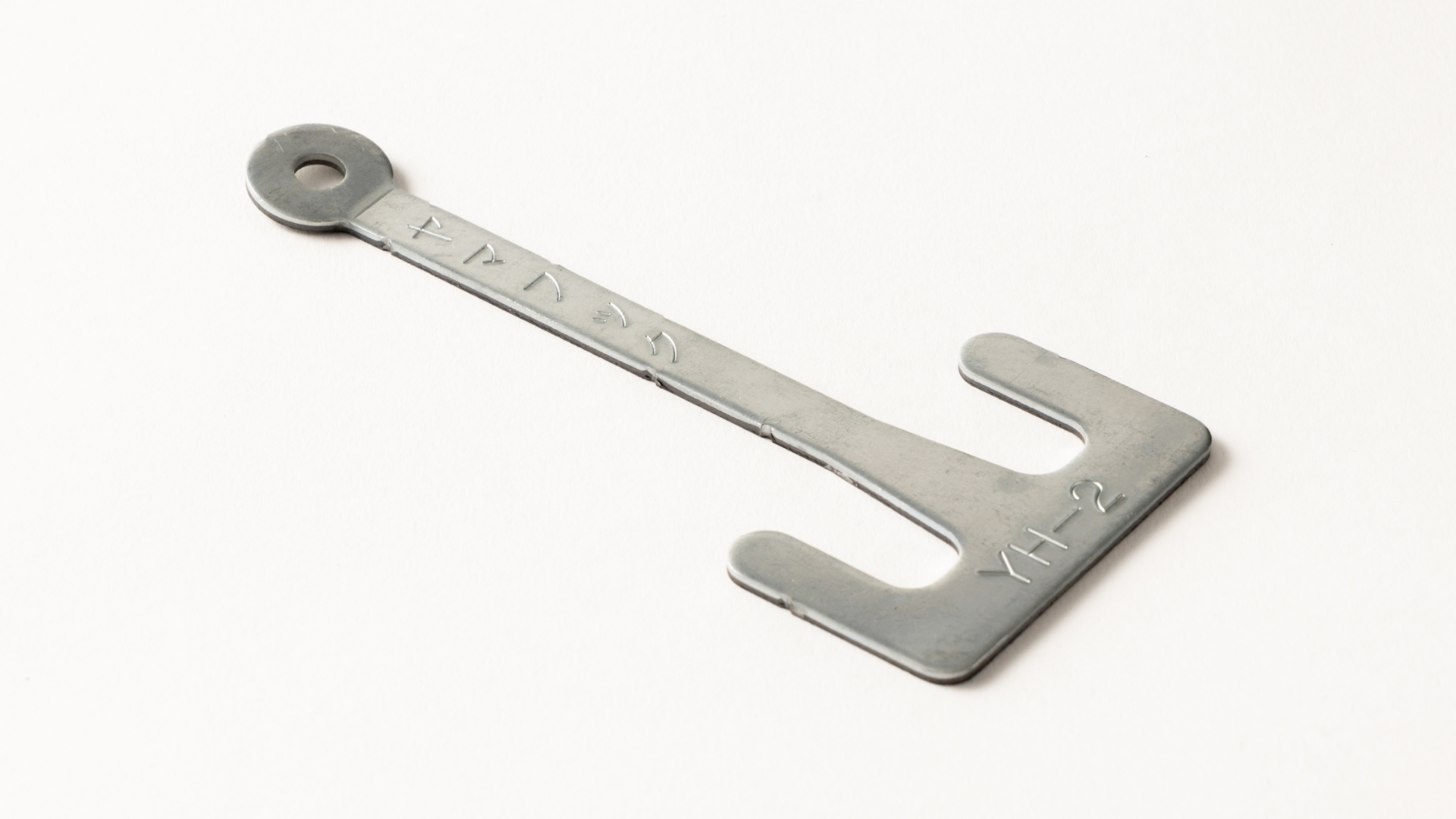

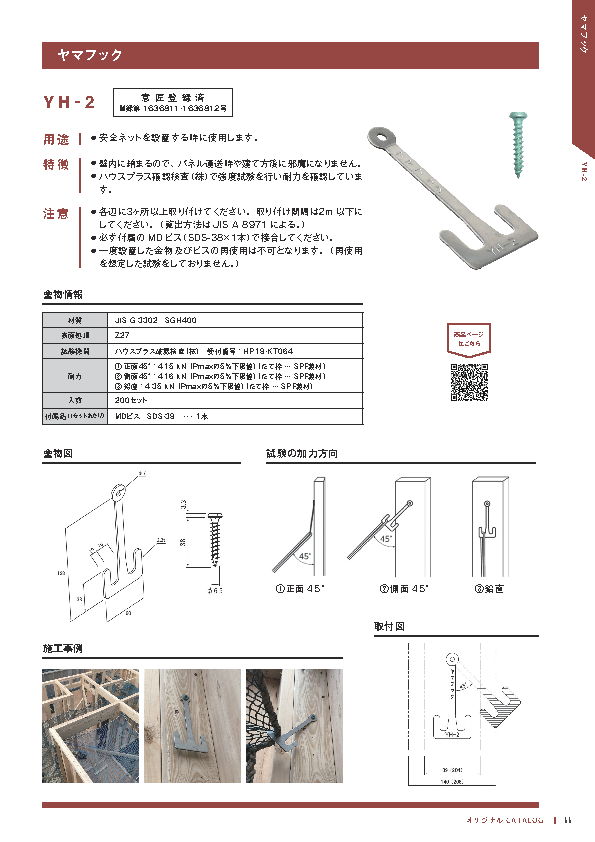

YH-2
意匠登録済
登録第1636811-1636812号
用途

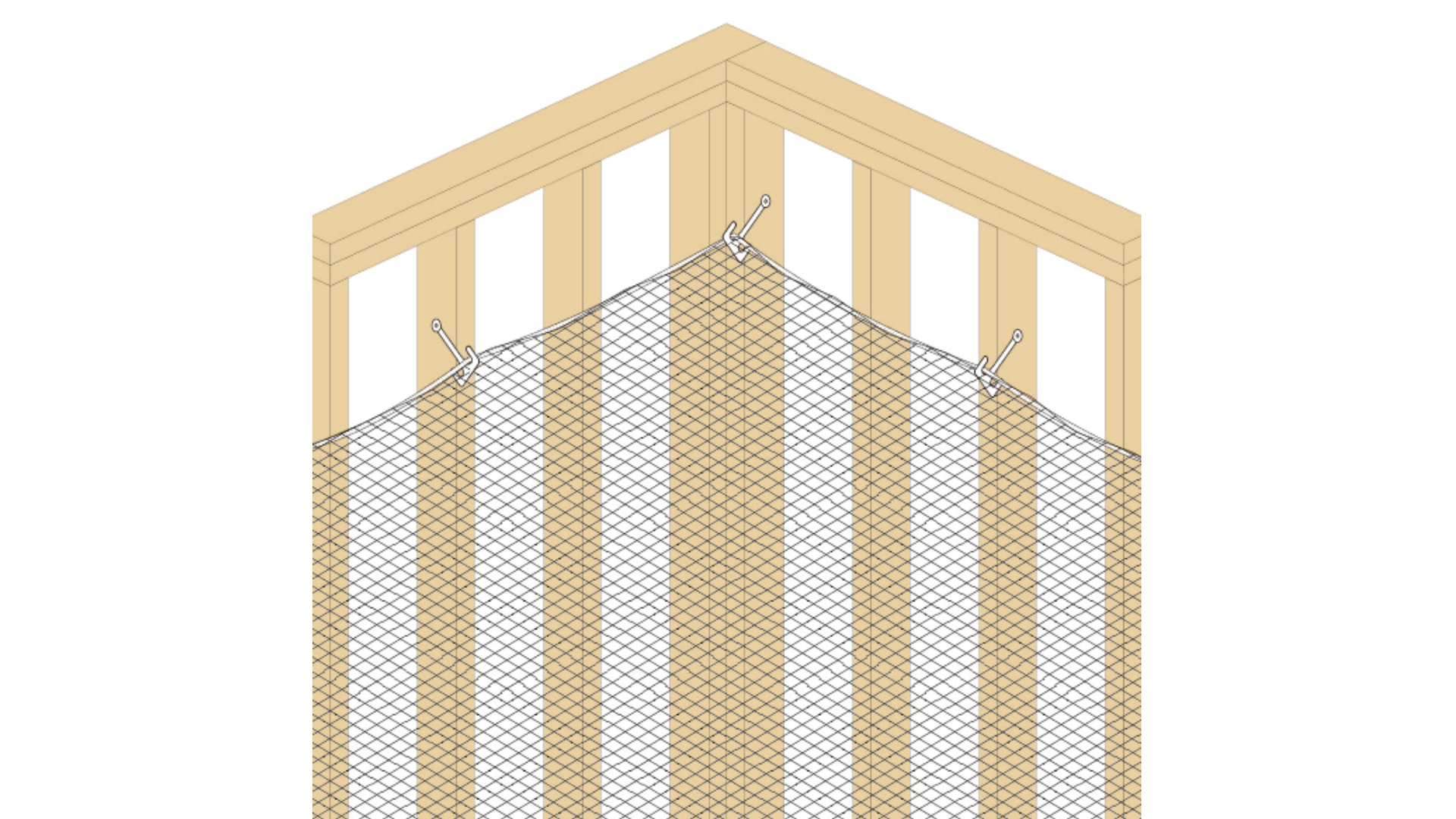

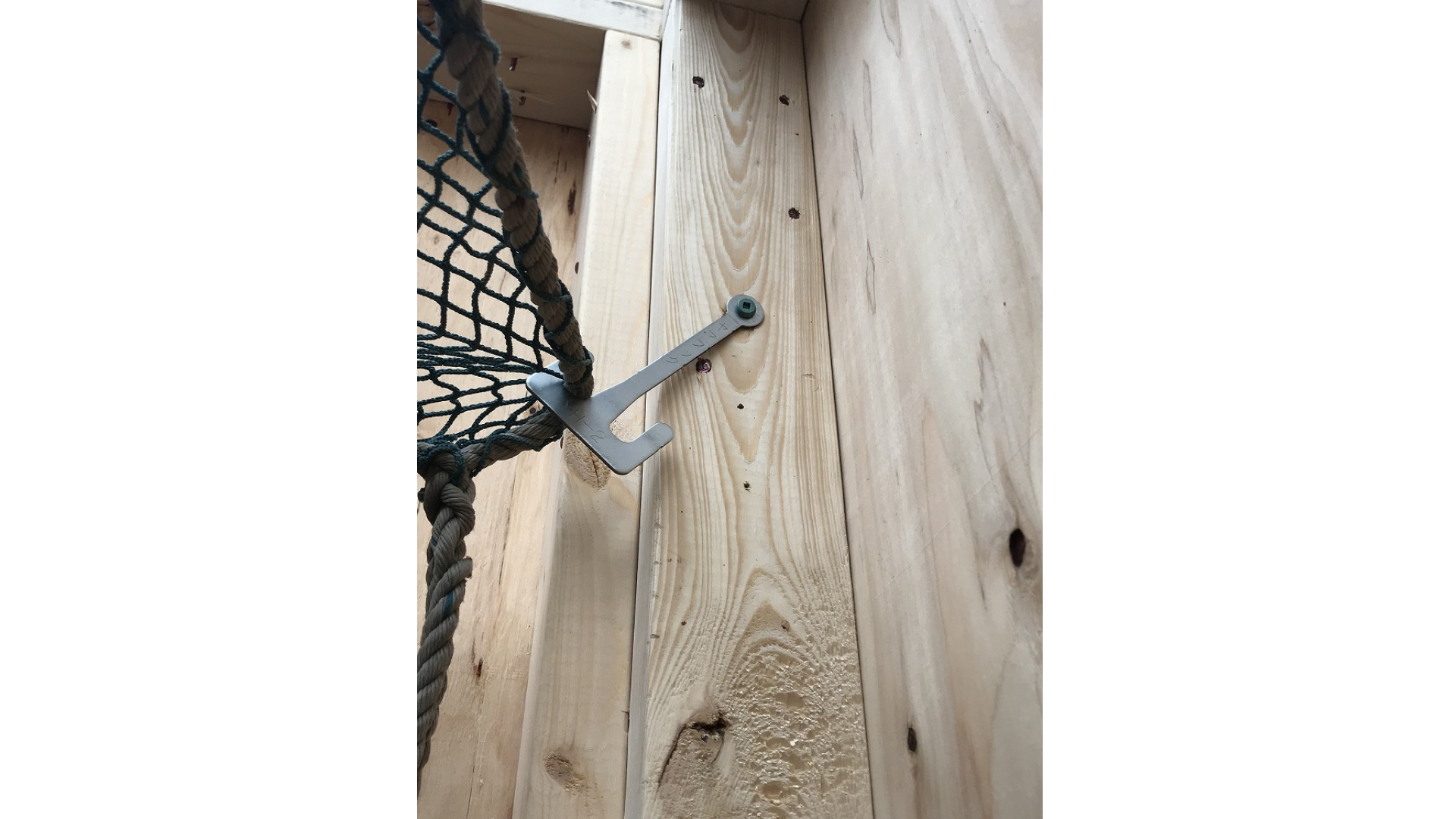

・安全ネットを設置する時に使用します。

特徴

・壁内に納まるので、パネル運送時や建て方後に邪魔になりません。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています

注意

・各辺に3ヶ所以上取り付けてください。取り付け間隔は2m 以下にしてください。
 (算出方法はJIS A 8971 による。)
・必ず付属のMDビス(SDS-38×1 本)で接合してください。
・一度設置した金物及びビスの再使用は不可となります。
 (再使用を想定した試験をしておりません。)

材質
  • JIS G 3302 SGH400
表面処理
  • Z27
試験機関
  • ハウスプラス確認検査(株) 受付番号:HP18-KT064
耐力
  • ① 正面45°:4.15 kN (Pmaxの5%下限値)
    (たて枠 … SPF製材)
  • ② 側面45°:4.16 kN (Pmaxの5%下限値)
    (たて枠 … SPF製材)
  • ③ 鉛直:4.35 kN (Pmaxの5%下限値)
    (たて枠 … SPF製材)
入数
  • 200セット
付属品(1セットあたり)
  • MDビス SDS-38 ・・・ 1本
