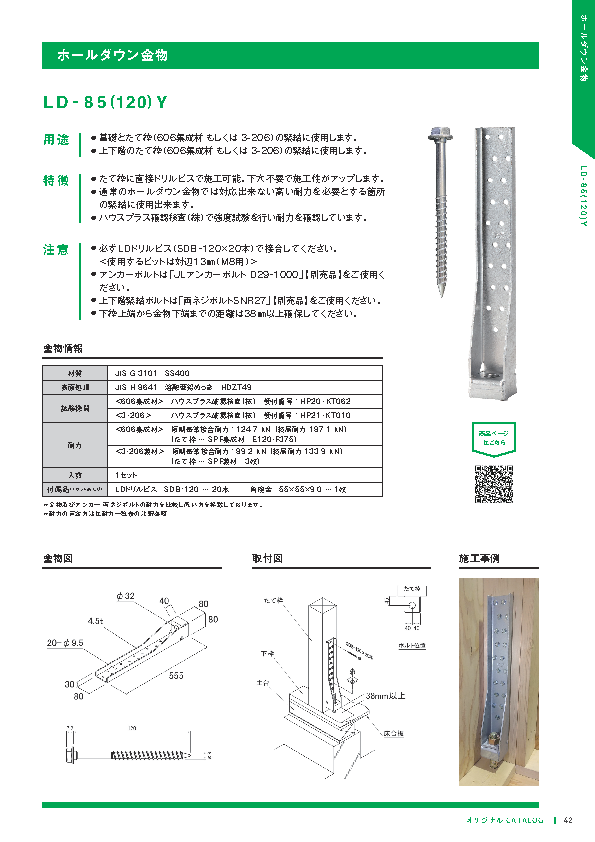

LD-85(120)Y
用途

・基礎とたて枠(606集成材 もしくは 3-206)の緊結に使用します。
・上下階のたて枠(606集成材 もしくは 3-206)の緊結に使用します。

特徴

・たて枠に直接ドリルビスで施工可能。下穴不要で施工性がアップします。
・通常のホールダウン金物では対応出来ない高い耐力を必要とする箇所の緊結に使用出来ます。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

・必ずLDドリルビス(SDB-120×20本)で接合してください。
 <使用するビットは対辺13㎜(M8用)>
・アンカーボルトは「JLアンカーボルト D29-1000」【別売品】をご使用ください。
・上下階緊結ボルトは「両ネジボルトSNR27」【別売品】をご使用ください。

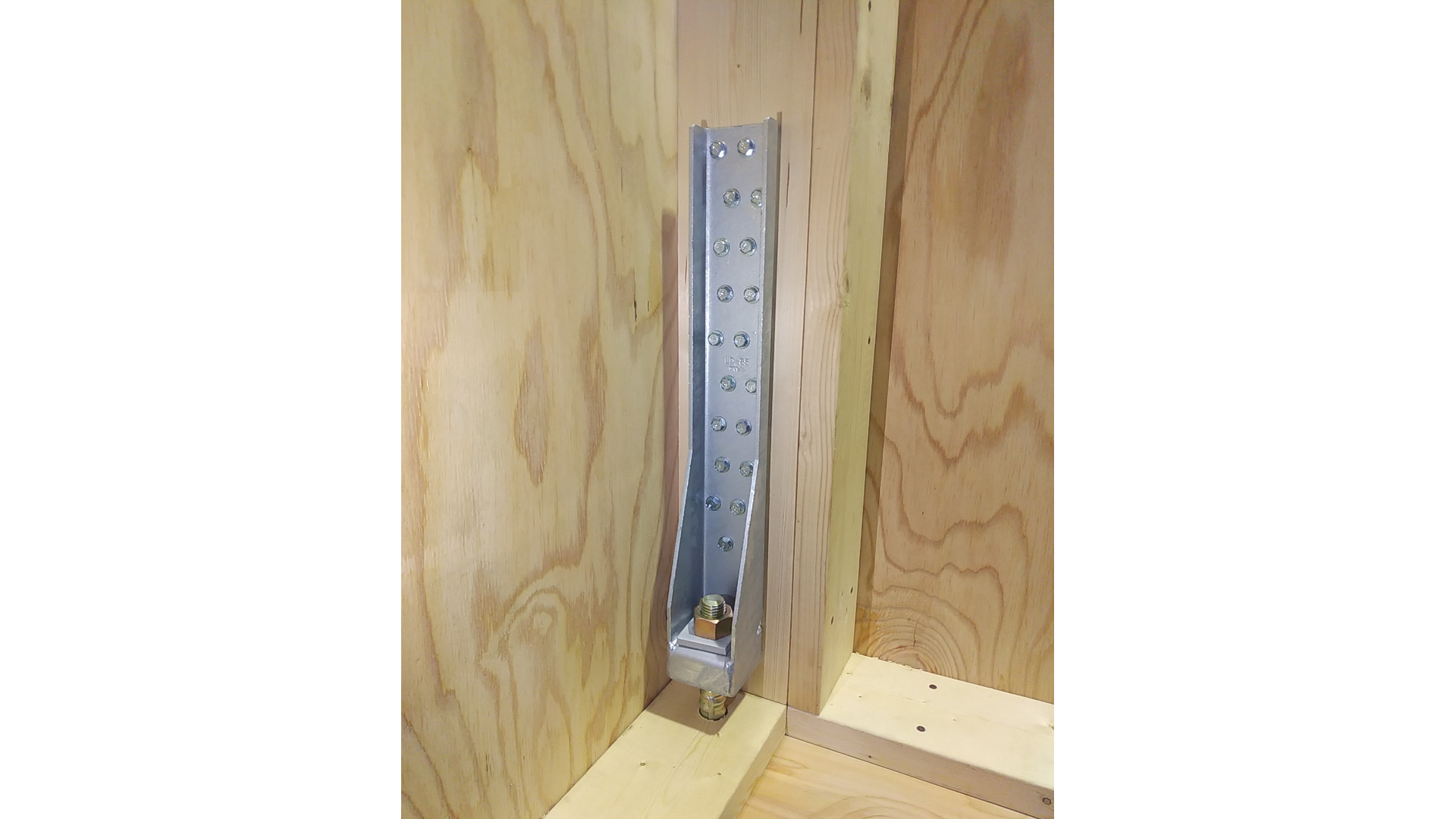

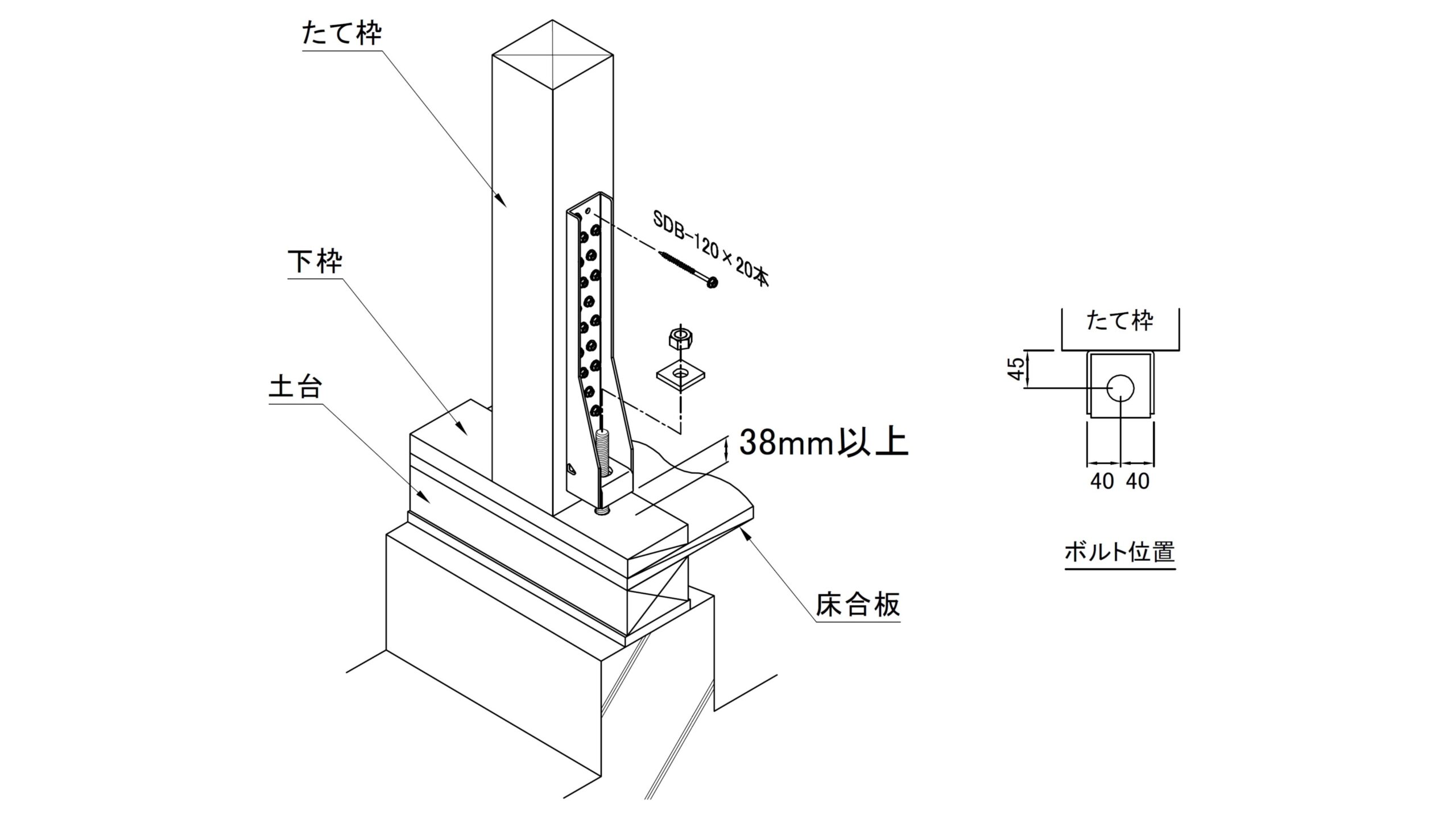

・下枠上端から金物下端までの距離は38㎜以上確保してください。

材質
  • JIS G 3101 SS400
表面処理
  • JIS H 8641 溶融亜鉛めっき HDZT49
試験機関
  • <606集成材> ハウスプラス確認検査㈱ 受付番号:HP20-KT062
  • <3-206> ハウスプラス確認検査㈱ 受付番号:HP21-KT010
耐力
  • <606集成材> 短期基準接合耐力:129.6 kN
    (たて枠 … SPF集成材 E120-F375)
  • <3-206> 短期基準接合耐力:94.6 kN
    (たて枠 … SPF製材 3枚)
入数
  • 1セット
付属品(1セットあたり)
  • LDドリルビス SDB-120 ・・・ 20本
  • 角座金 55×55×9.0 ・・・ 1枚
