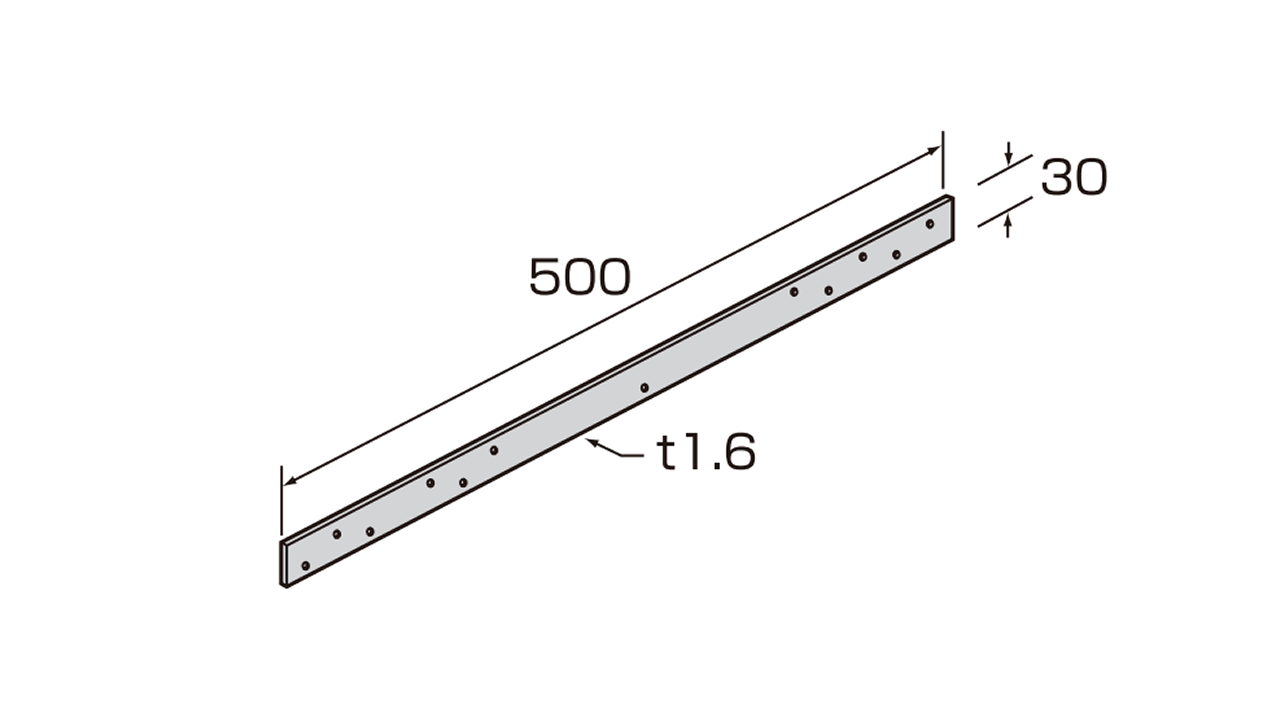

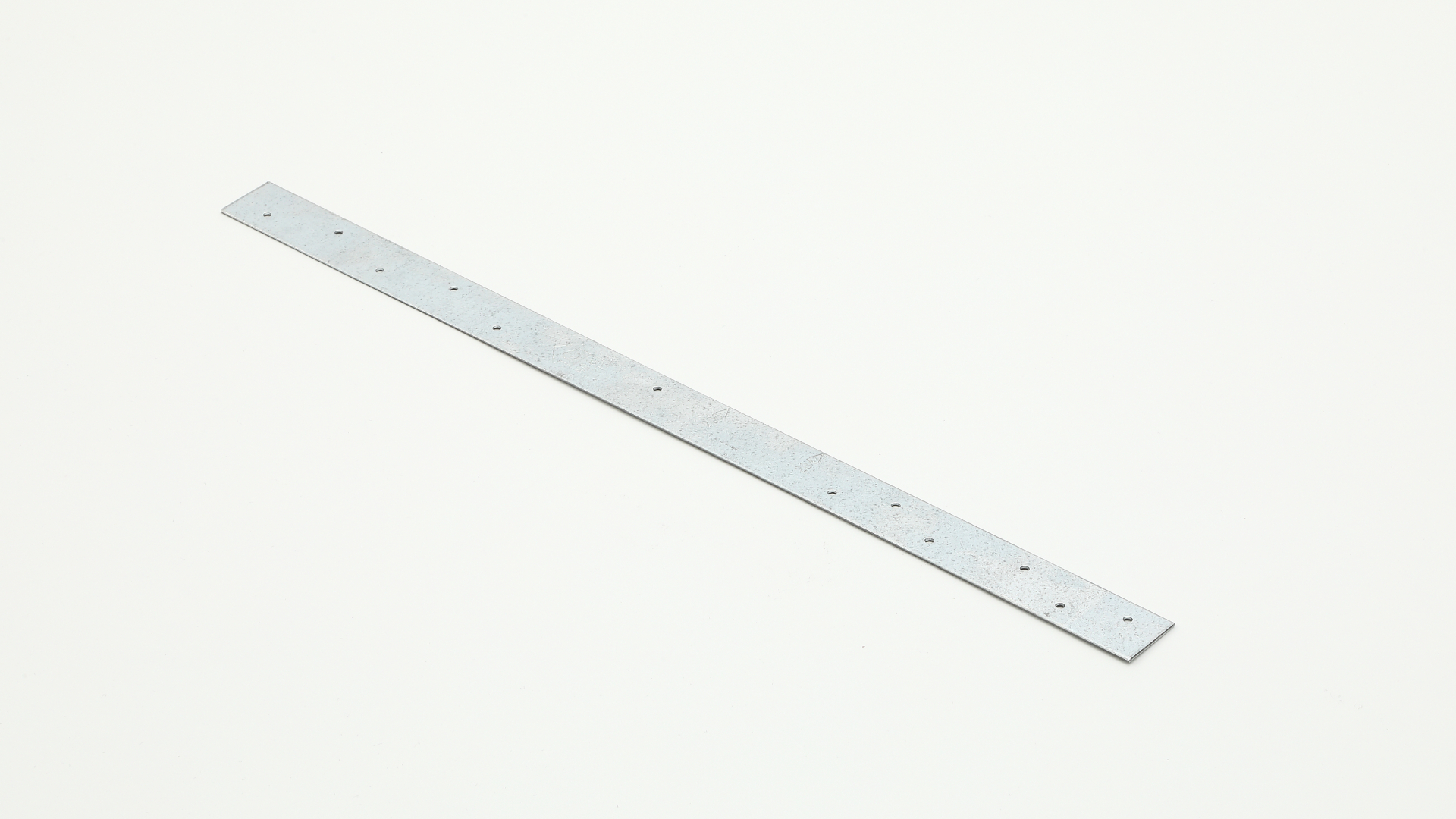

S-50

用途

・外壁の隅角部及び開口部の両端部の耐力壁と床または土台の緊結に使用します。
・1・2階の開口部の位置が一致しない場合に使用します。

注意

・屋根葺き材をのせる前に釘打ちすると、屋根葺き材の重みで膨らむので、屋根葺き材をのせてから釘打ちして下さい。
・必ず太めくぎ（ZN65×12本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	短期許容耐力：5.1 kN （D.Fir-L）短期許容耐力：4.6 kN （Hem-Fir）短期許容耐力：4.0 kN （S.P.F）
承認等	（公財）日本住宅・木材技術センター　Cマーク承認
入数	接合具同梱：20セット接合具無し：50ケ
使用接合具	太めくぎ　ZN65　･･･ 12本
