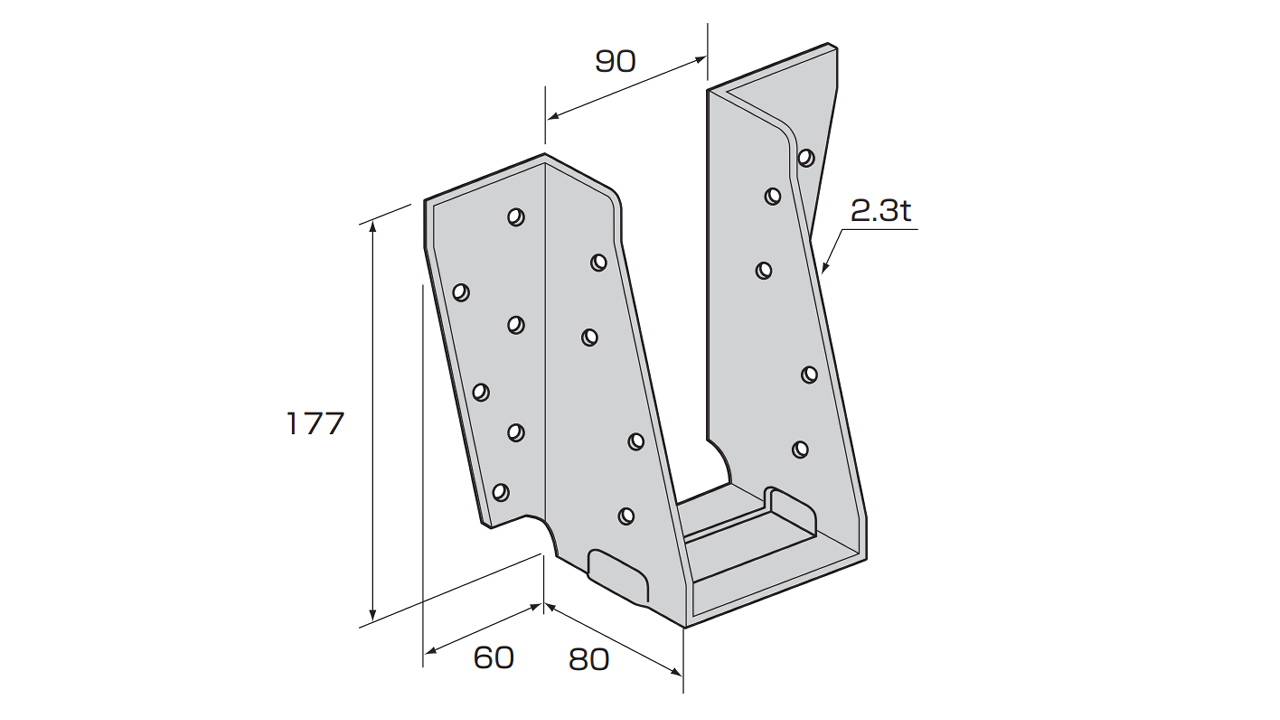

BHHV-408・410
用途

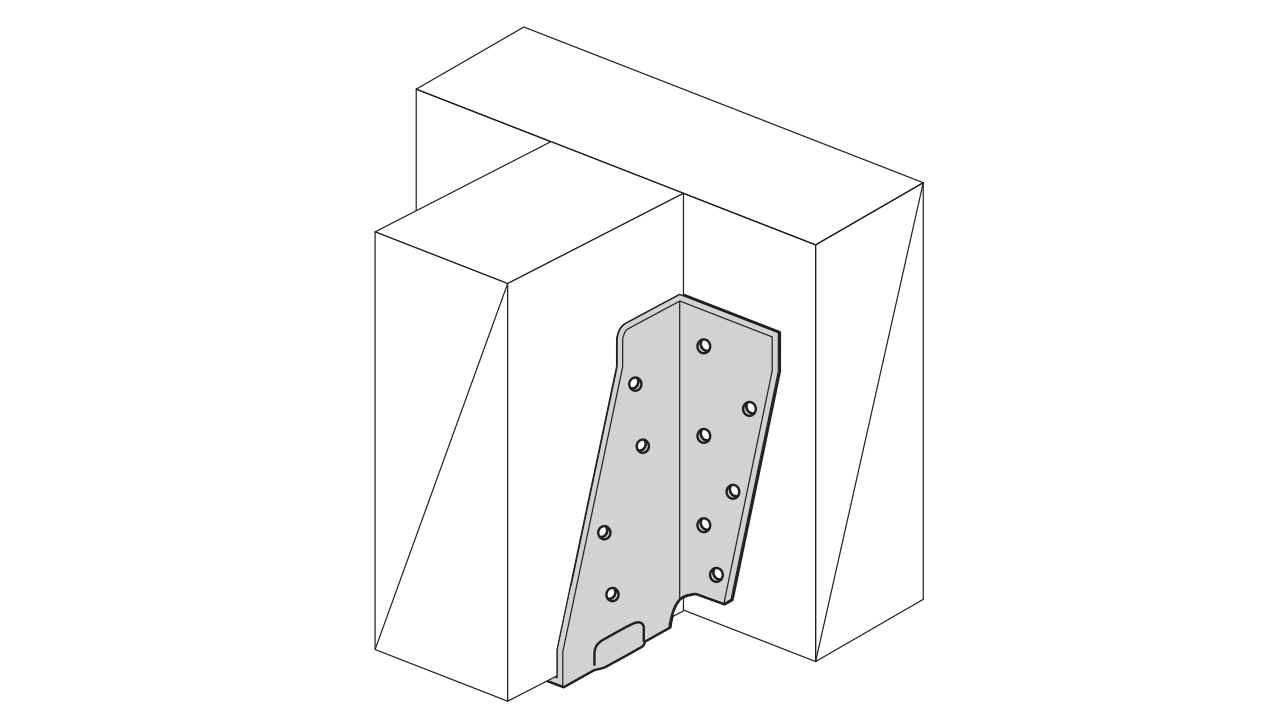

・梁(408集成材、410集成材、408LVL、410LVLのいずれか)を金物で受ける時に使用します。

特徴

・肩掛けが無いので、施工の省力化が図れます。
・ビスで施工する事で、エンジニアードウッドへの施工性が向上しました。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

・必ずMDビス(SDS-75×20本)で接合してください。

材質
  • JIS G 3302 SGHCまたはSGCC
表面処理
  • Z27
試験機関
  • <408集成材> ハウスプラス確認検査(株) 受付番号:HP16-KT045
  • <410集成材> ハウスプラス確認検査(株) 受付番号:HP16-KT054
  • <408・410LVL> ハウスプラス確認検査(株) 受付番号:HP16-KT046

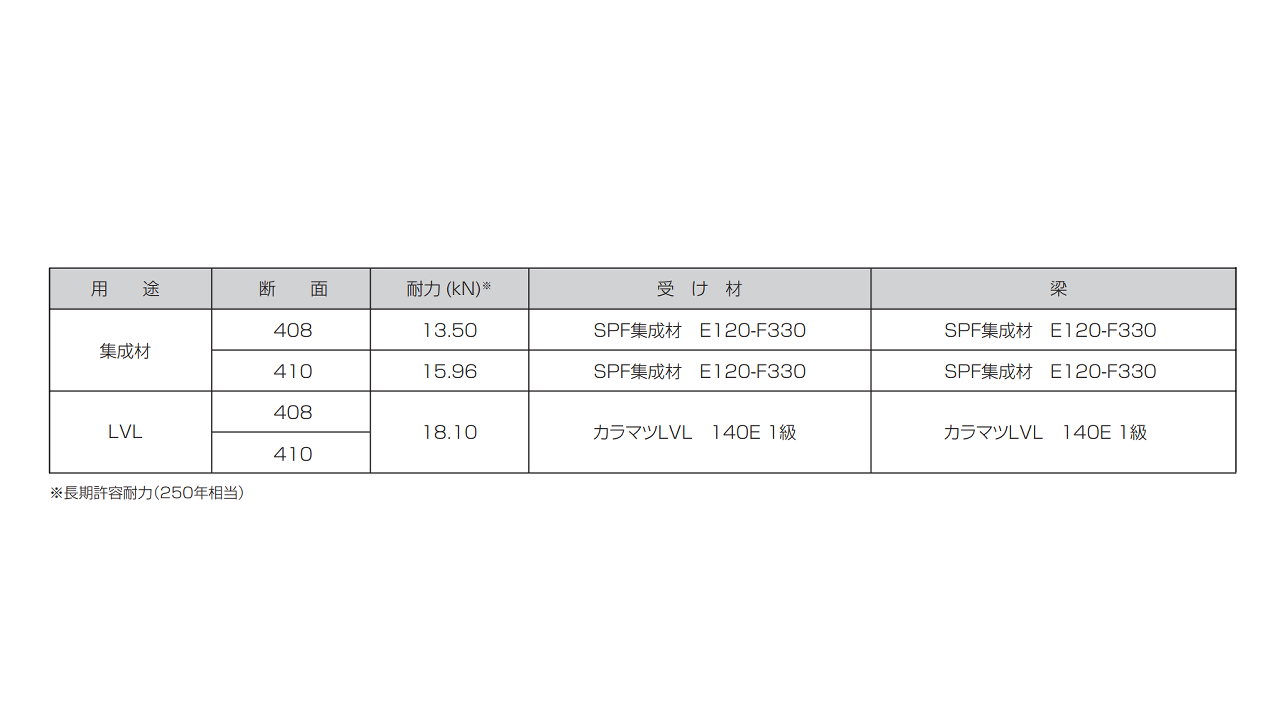

耐力
  • <408集成材> 長期許容耐力(250年相当):13.50 kN (受け材、梁 … SPF集成材 E120-F330)
  • <410集成材> 長期許容耐力(250年相当):15.96 kN (受け材、梁 … SPF集成材 E120-F330)
  • <408・410LVL> 長期許容耐力(250年相当):18.10 kN (受け材、梁 … カラマツLVL 140E 1級)
入数
  • 20セット
付属品(1セットあたり)
  • MDビス SDS-75 ・・・ 20本

関連資料(カタログ・耐力性能表・承認書)
Documents

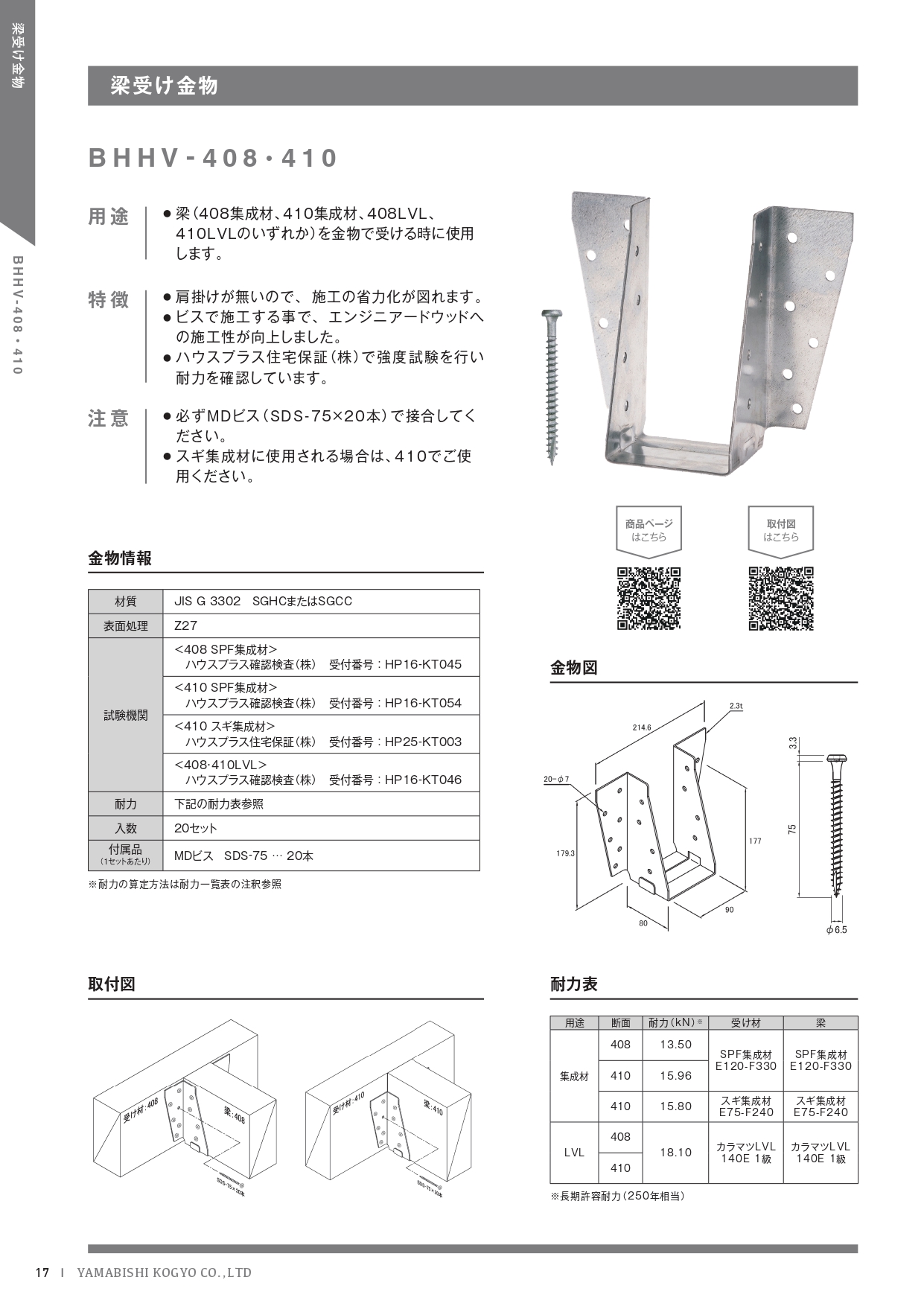

カタログ(オリジナル金物)
