アンカーボルト設置治具（LD-190Y用）

受注生産品

用途

・LD-190Y アンカーボルト設置用の治具です。

注意

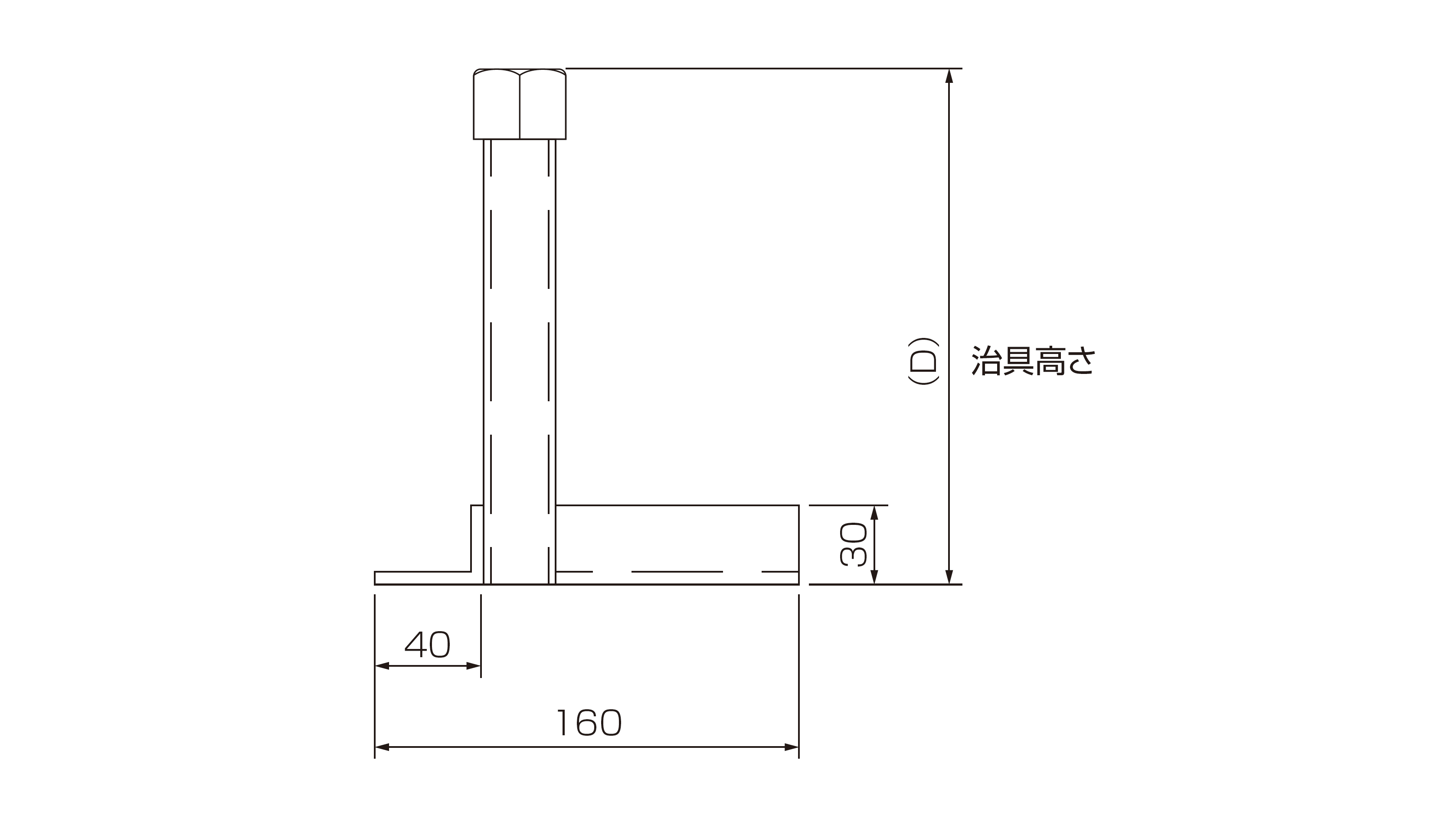

・ご注文時は、設置治具の高さをご指定ください。

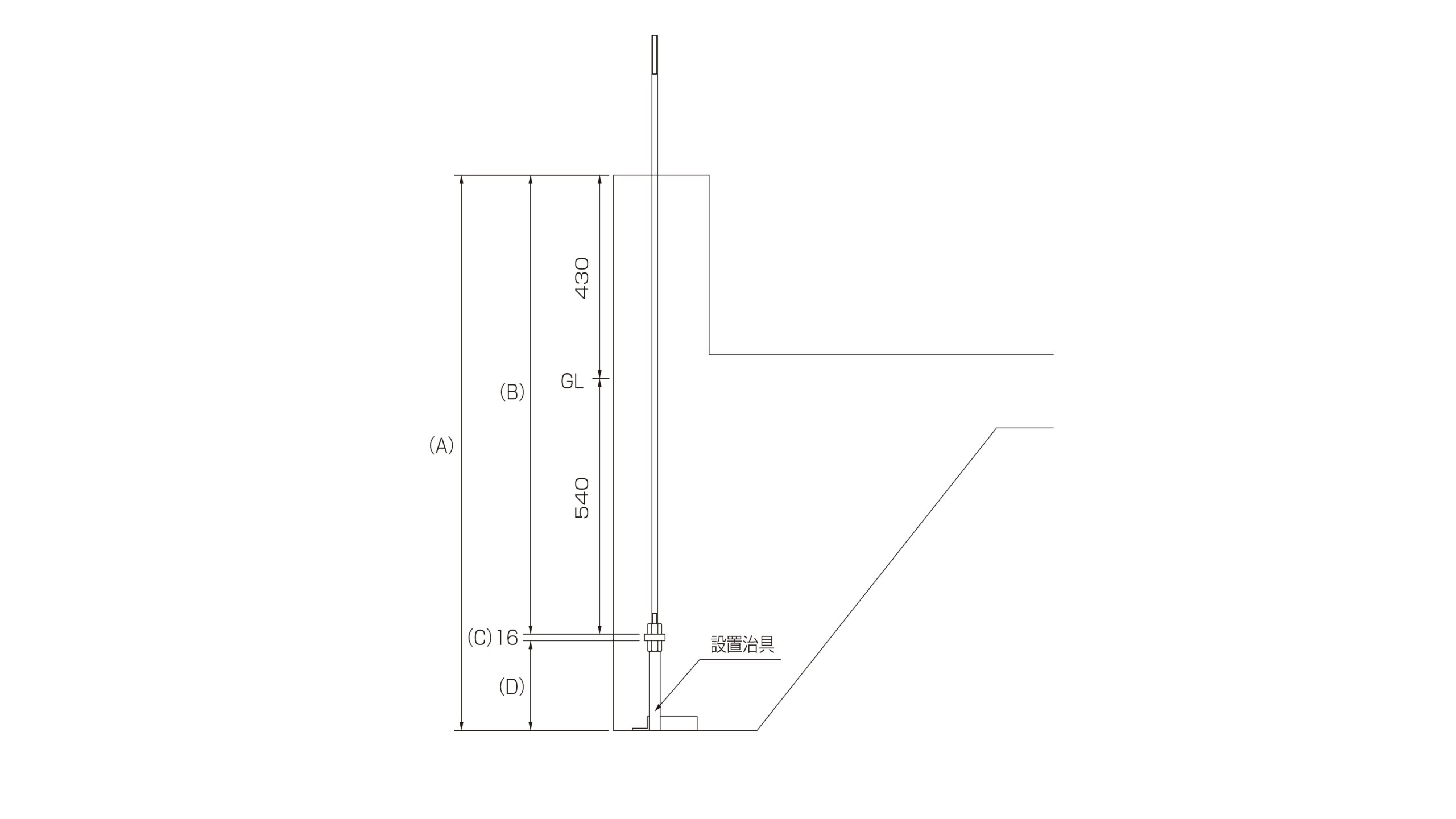

　＜計算方法＞
　「基礎高さ」（A） -「基礎天端～定着板天端」（B） -「定着板厚16㎜」（Ｃ）＝治具高さ（Ｄ）
　（治具高さ＝120㎜以上）
・墨出後、位置を合せて、コンクリート釘で仮止めし、コンクリートアンカーで止め付けてください。
・受注生産となりますので、納期は事前にご相談ください。

表面処理	生地
入数	1ケ
