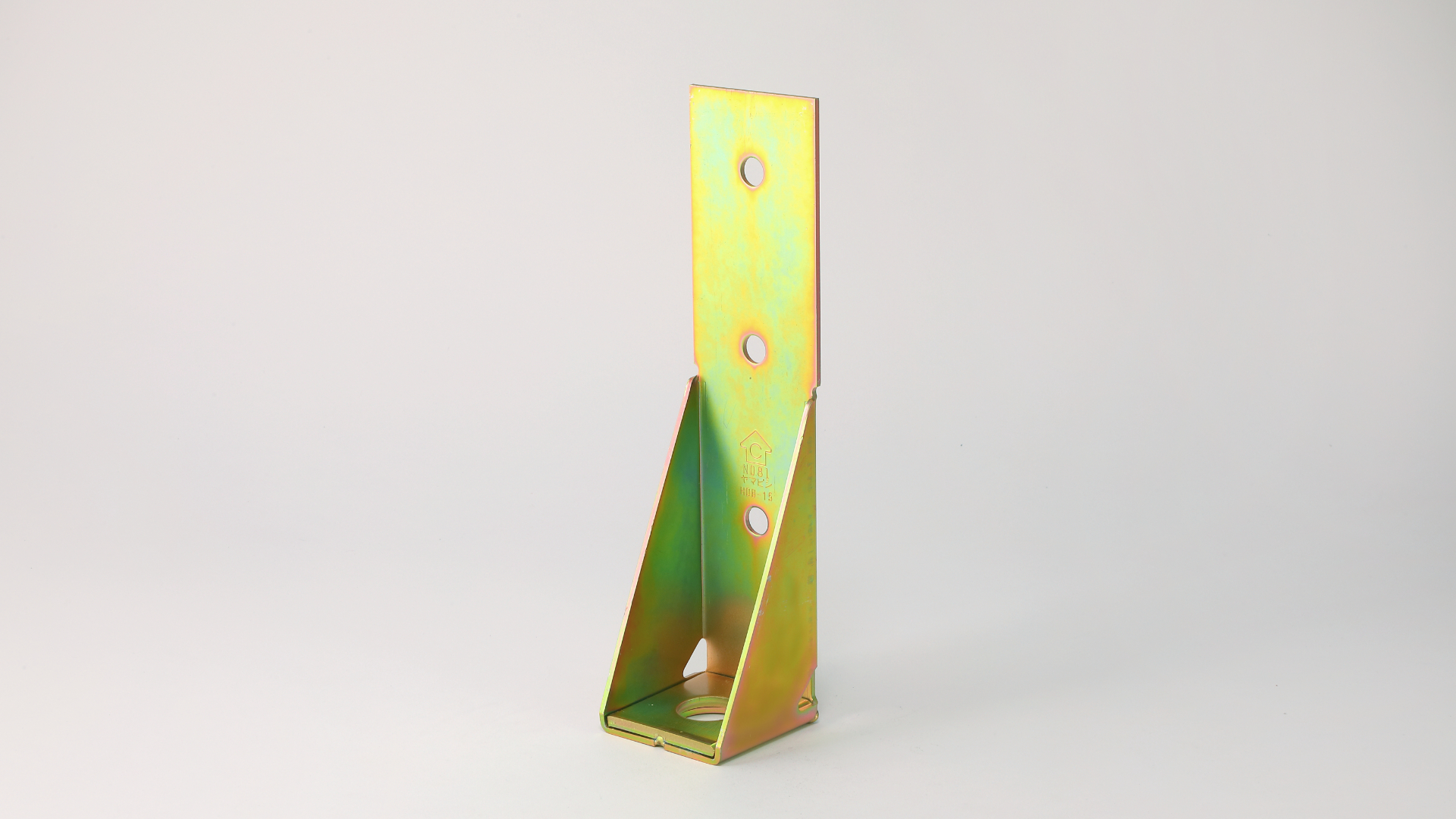

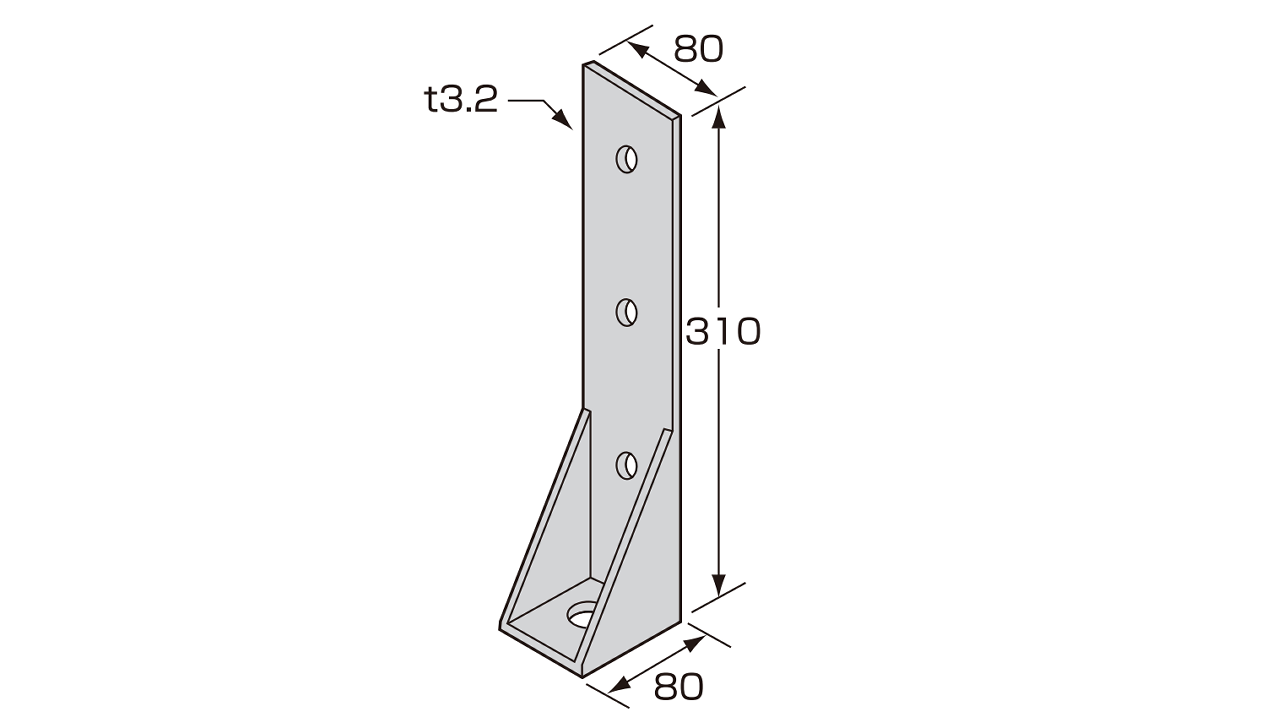

HD-B15

用途

・たて枠と基礎、又はたて枠相互の緊結に使用します。

注意

・必ず六角ボルト（M12×3本）又はラグスクリュー（LS12×3本）で接合してください。
・ラグスクリューを使用する場合は首下長さ110㎜以上のものを使用して下さい。

材質	JIS G 3131　SPHC
表面処理	JIS H 8610　電気亜鉛めっき　Ep-Fe/Zn 8/CM2
耐力	短期許容耐力：17.0 kN （D.Fir-L）短期許容耐力：15.6 kN （Hem-Fir）短期許容耐力：15.0 kN （S.P.F）
承認等	（公財）日本住宅・木材技術センター　Cマーク承認
入数	10セット
使用接合具	角座金　W6.0×54　･･･ 1枚六角ボルト　M12　･･･ 3本　又はラグスクリュー　LS12　･･･ 3本
