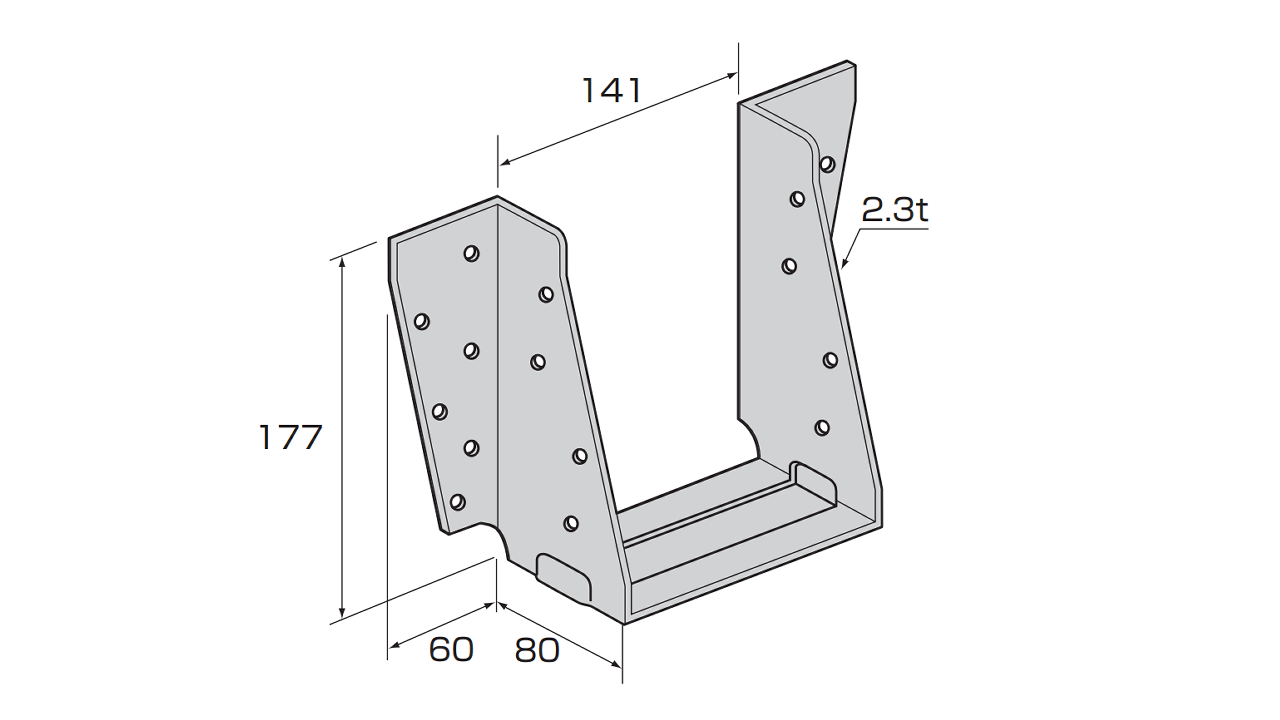

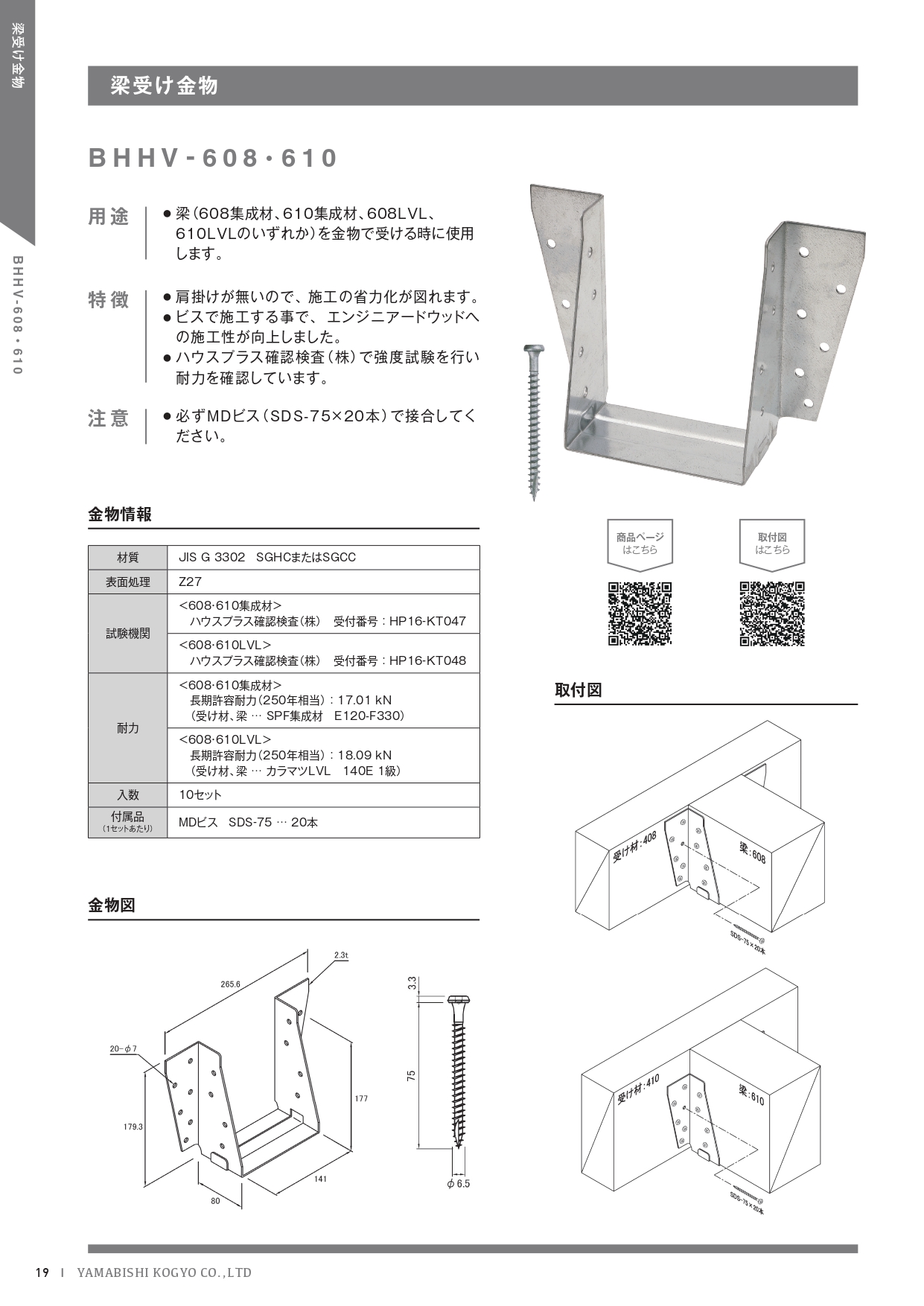

BHHV-608･610

用途

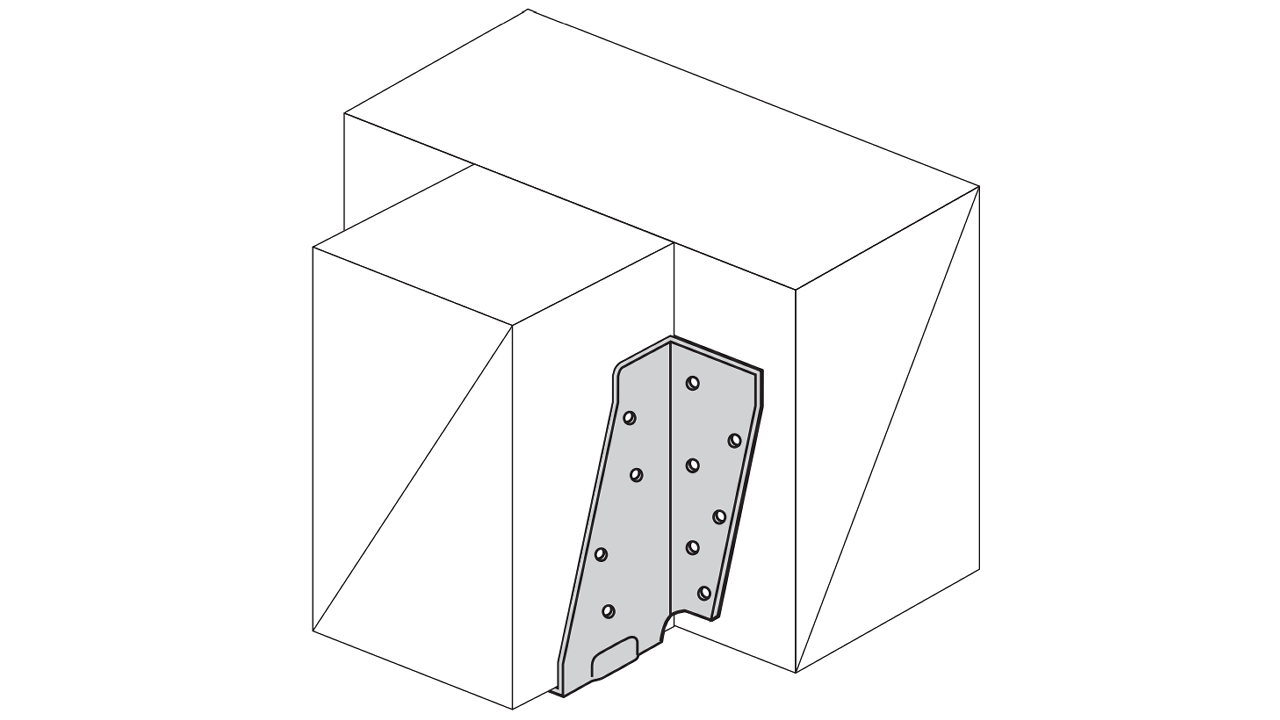

・梁（608集成材、610集成材、608LVL、610LVLのいずれか）を金物で受ける時に使用します。

特徴

・肩掛けが無いので、施工の省力化が図れます。
・ビスで施工する事で、エンジニアードウッドへの施工性が向上しました。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

・必ずMDビス（SDS-75×20本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	＜608・610集成材＞　ハウスプラス確認検査（株）　受付番号：HP16-KT047 ＜608・610LVL＞　ハウスプラス確認検査（株）　受付番号：HP16-KT048
耐力	＜608・610集成材＞　長期許容耐力（250年相当）：17.01 kN （受け材、梁 … SPF集成材　E120-F330）＜608・610LVL＞　長期許容耐力（250年相当）：18.09 kN （受け材、梁 … カラマツLVL　140E 1級）
入数	10セット
付属品（1セットあたり）	MDビス　SDS-75　･･･ 20本
