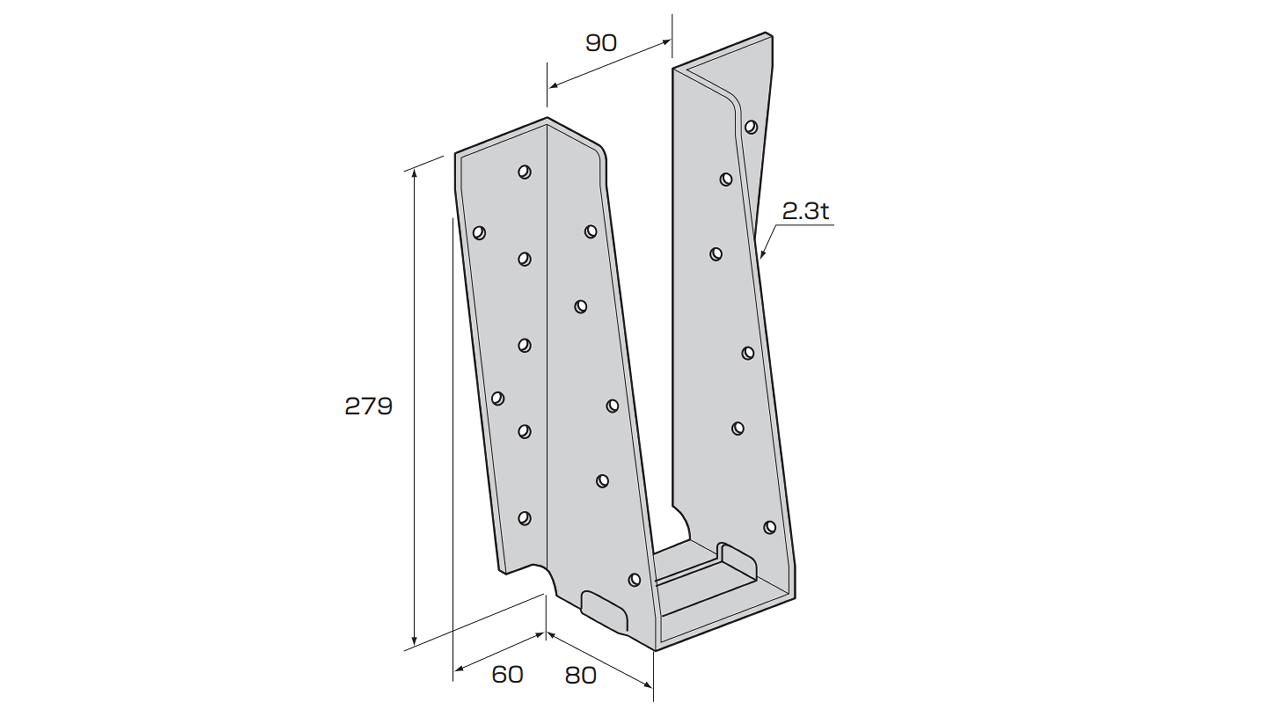

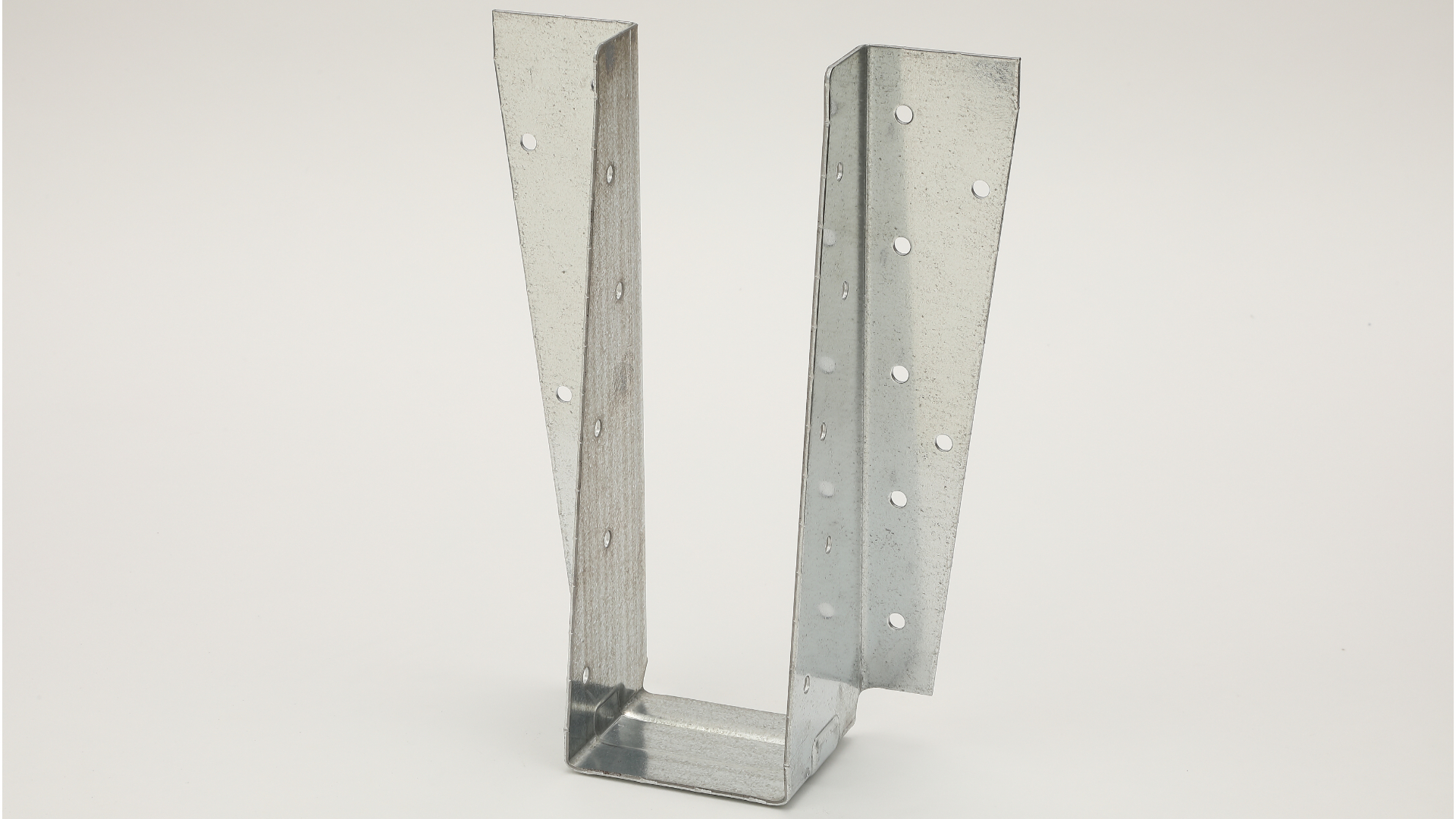

BHHV-412・414
用途

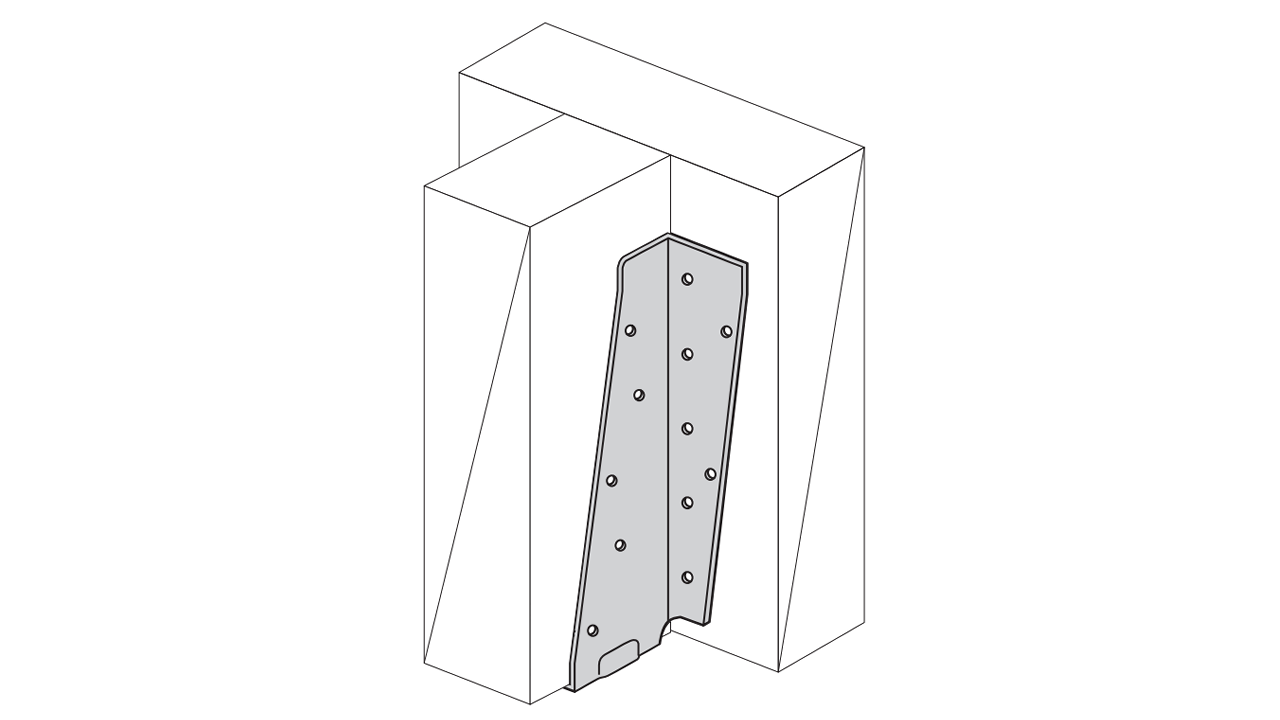

・梁(412集成材 もしくは 414集成材)を金物で受ける時に使用します。

特徴

・肩掛けが無いので、施工の省力化が図れます。
・ビスで施工する事で、エンジニアードウッドへの施工性が向上しました。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

・必ずMDビス(SDS-75×24本)で接合してください。

材質
  • JIS G 3302 SGHCまたはSGCC
表面処理
  • Z27
試験機関
  • ハウスプラス確認検査(株) 受付番号:HP16-KT049
耐力
  • 長期許容耐力(250年相当):18.61 kN
    (受け材、梁 … SPF集成材 E120-F330)
入数
  • 10セット
付属品(1セットあたり)
  • MDビス SDS-75 ・・・ 24本

関連資料(カタログ・耐力性能表・承認書)
Documents

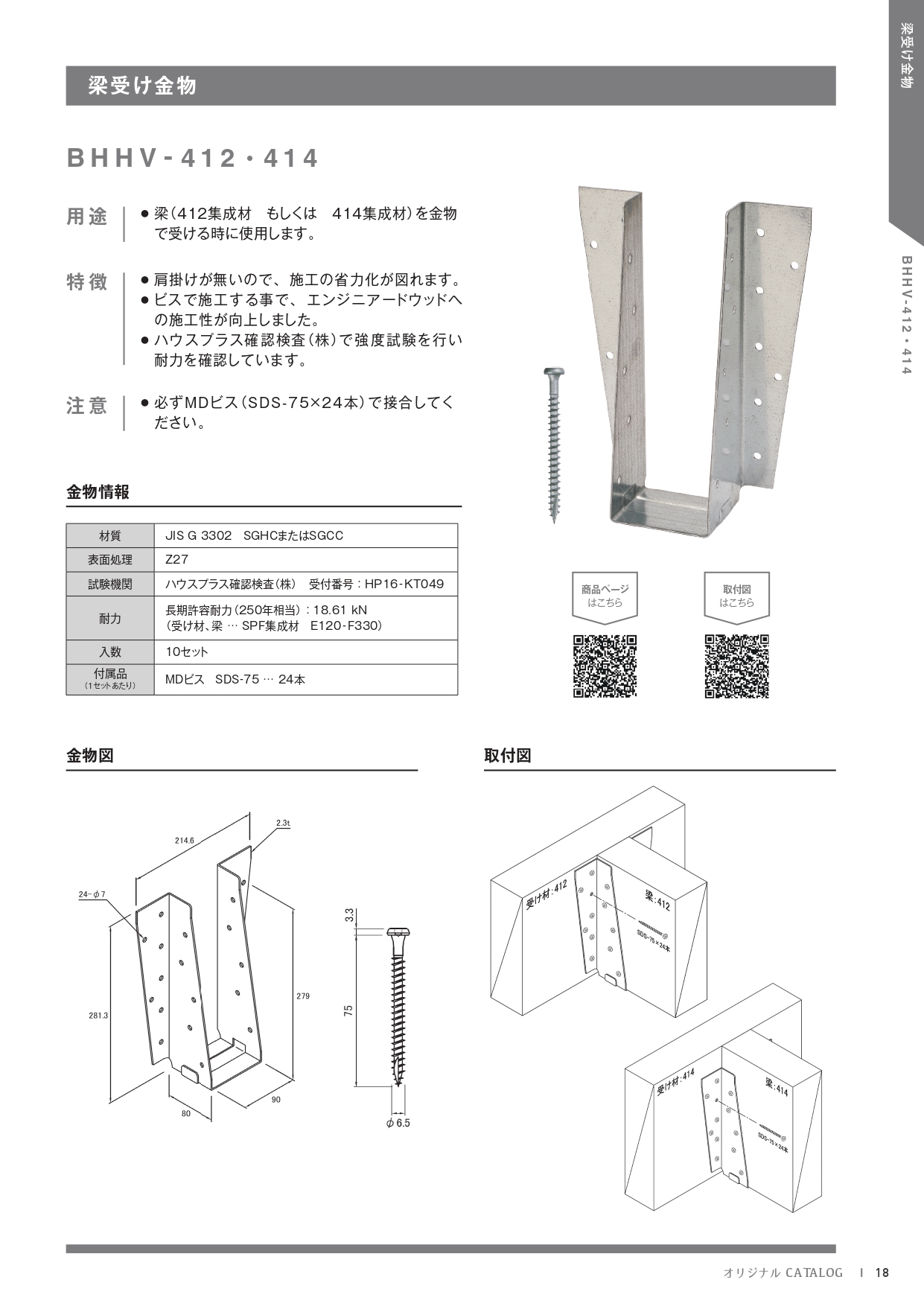

カタログ(オリジナル金物)

PDFで開く ダウンロード

関連資料
(図面・試験成績書)
Documents

製品 図面 試験成績書
PDFで
開く
ダウン
ロード
PDFで
開く
ダウン
ロード
製品 図面 試験成績書
PDFで
開く
ダウン
ロード
PDFで
開く
ダウン
ロード

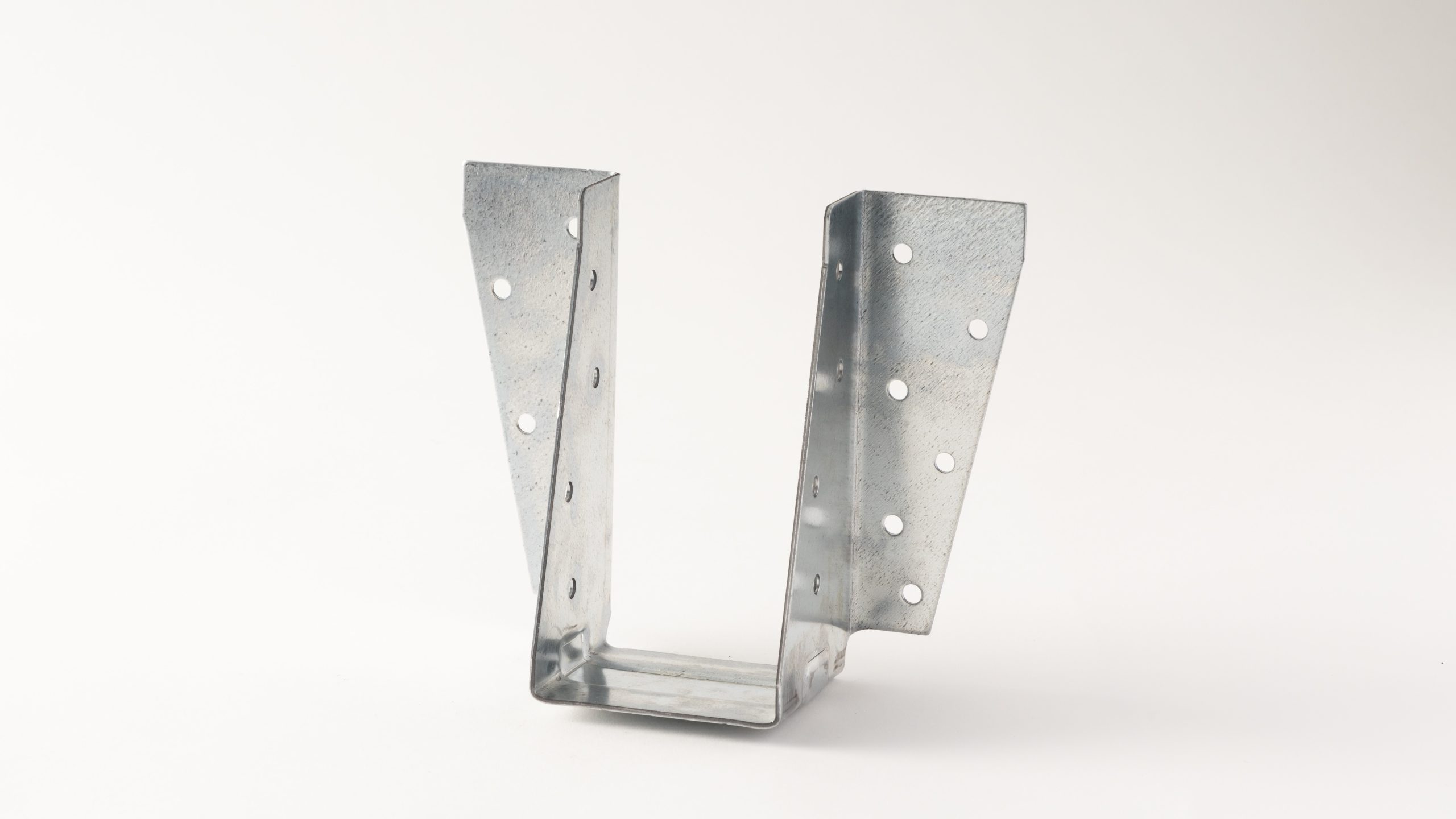

梁受け金物(ビスタイプ) BHHV-408・410
梁受け金物(ビスタイプ) BHHV-408・410(LVL)
梁受け金物(ビスタイプ) BHHV-412・414

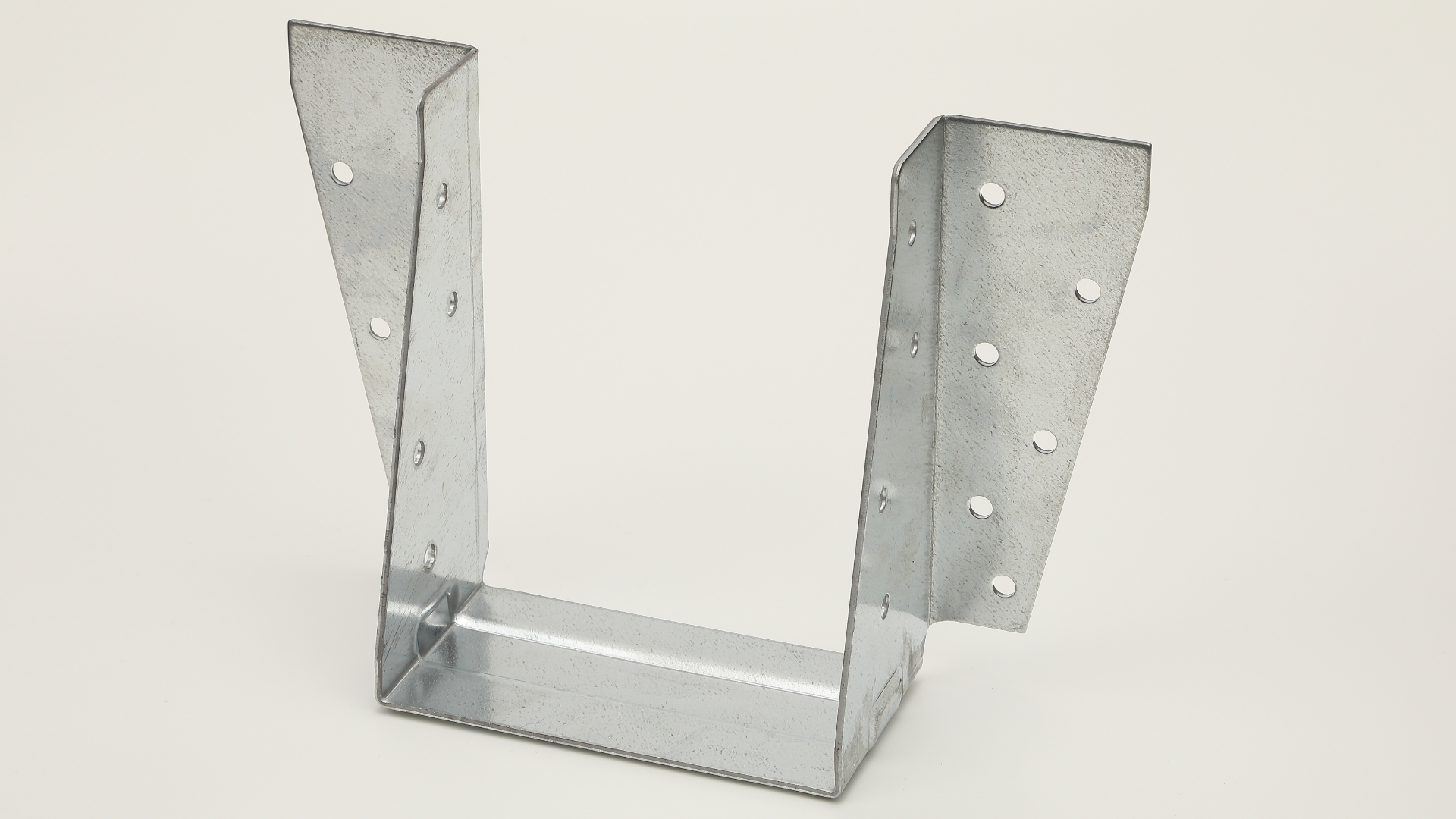

梁受け金物(ビスタイプ) BHHV-608・610
梁受け金物(ビスタイプ) BHHV-608・610(LVL)

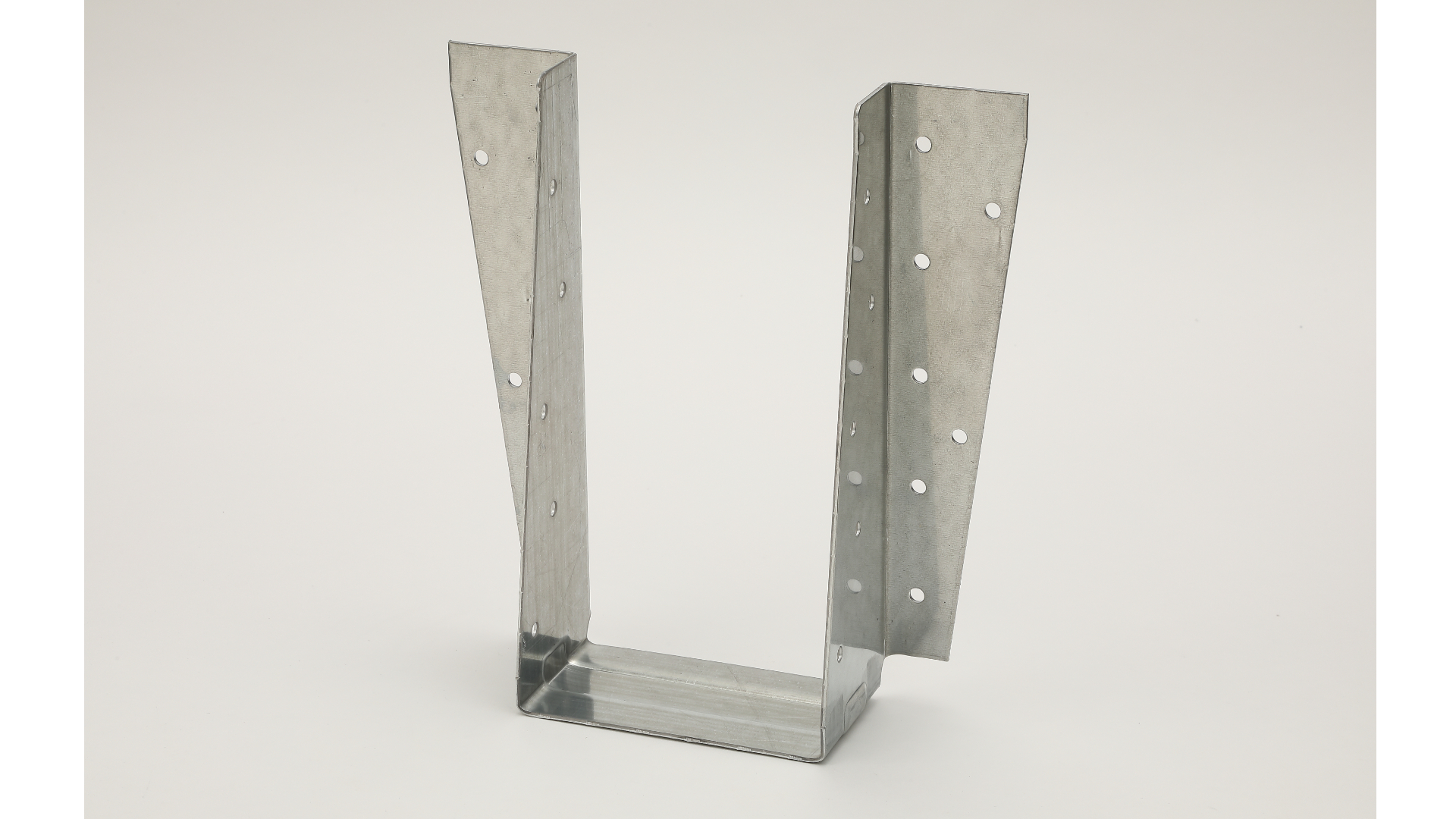

梁受け金物(ビスタイプ) BHHV-612・614
