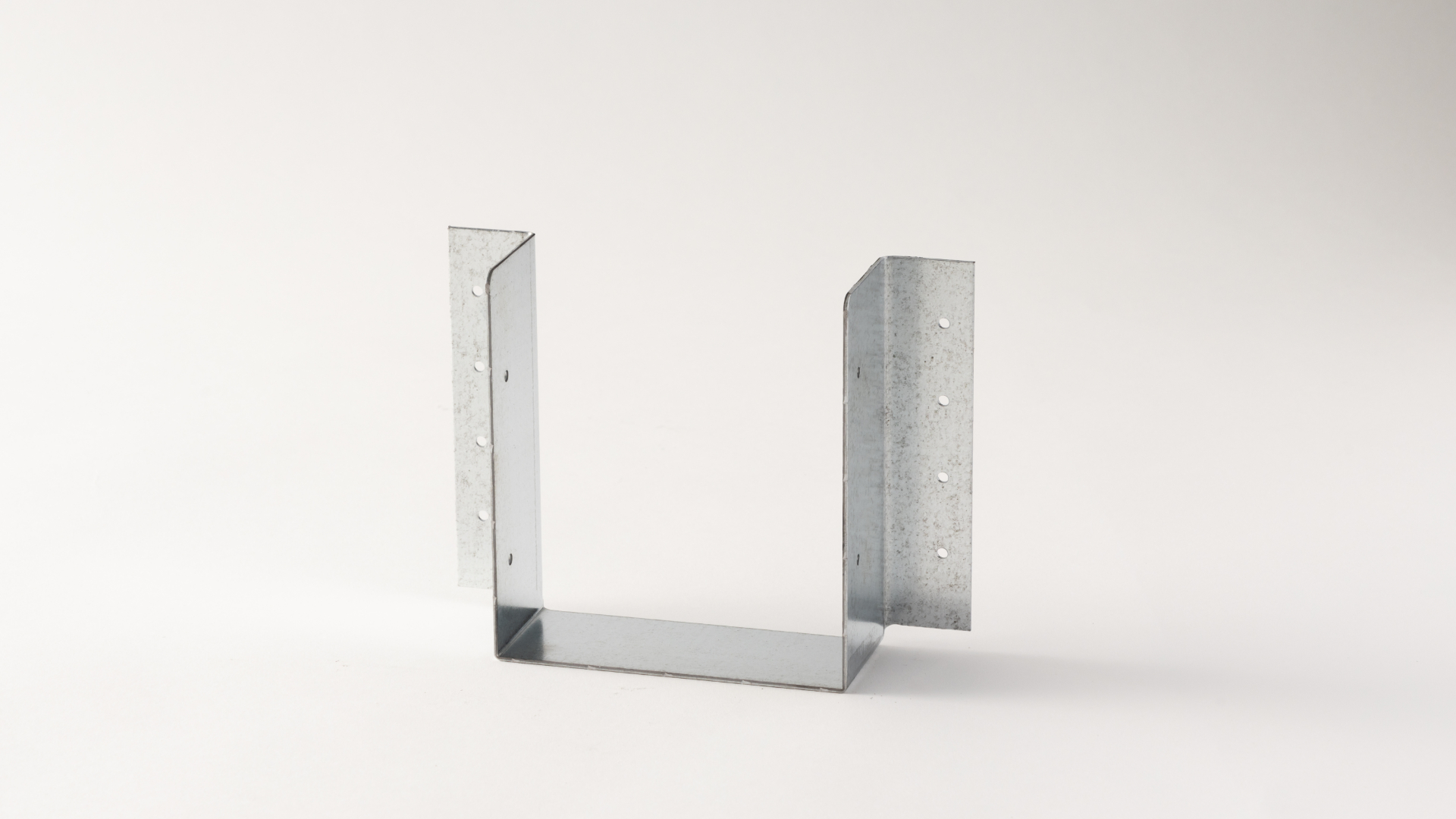

JH3-206

用途

・根太（3-206）を金物で受ける時に使用します。

特徴

・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

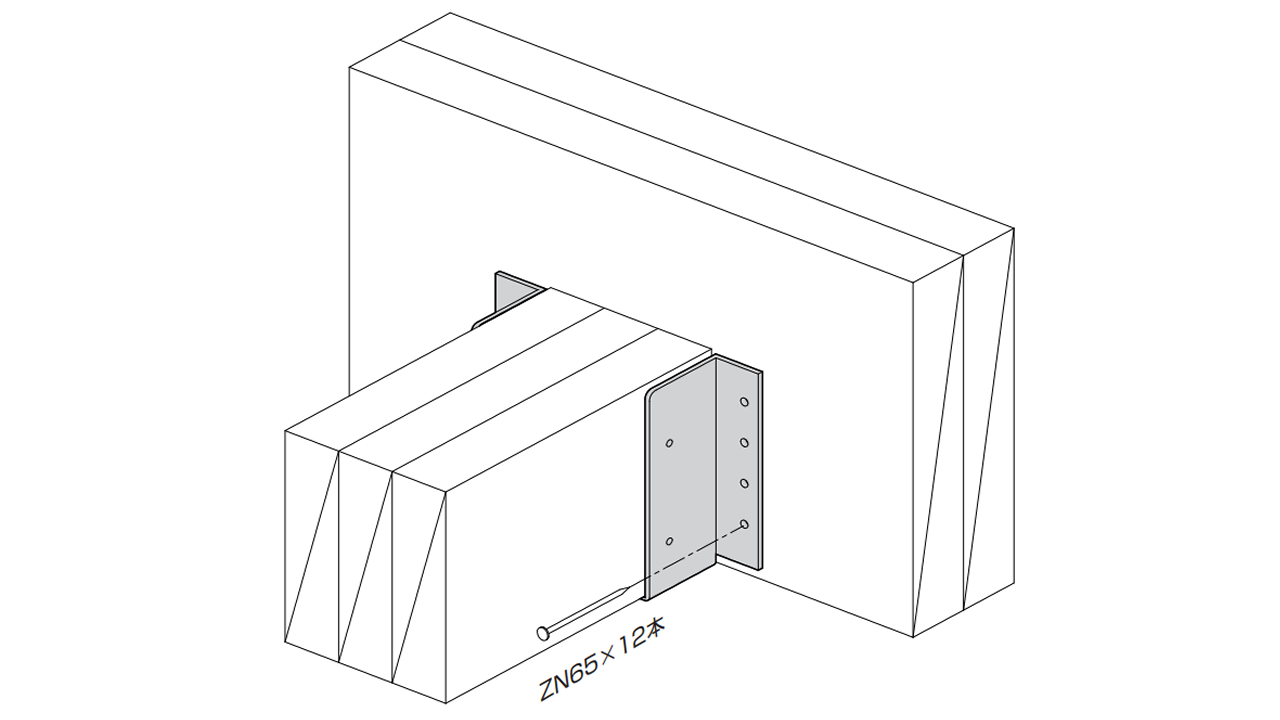

・必ず太めくぎ（ZN65×12本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	ハウスプラス確認検査(株)　受付番号：HP23-KT133
耐力	長期許容耐力（250年相当）：3.6 kN ※（短期基準接合耐力 7.3kN　基準終局耐力 11.4kN）（受け材、根太 … SPF製材）　※2007年枠組壁工法建築物構造計算指針：P.79（8）金物接合に基づき算出　　発行：（一社）日本ツーバイフォー建築協会
入数	30ケ

類似商品

Similar Products

関連資料（カタログ・耐力性能表・承認書）

Documents

カタログ（Cマーク表示金物）

PDFで開くダウンロード

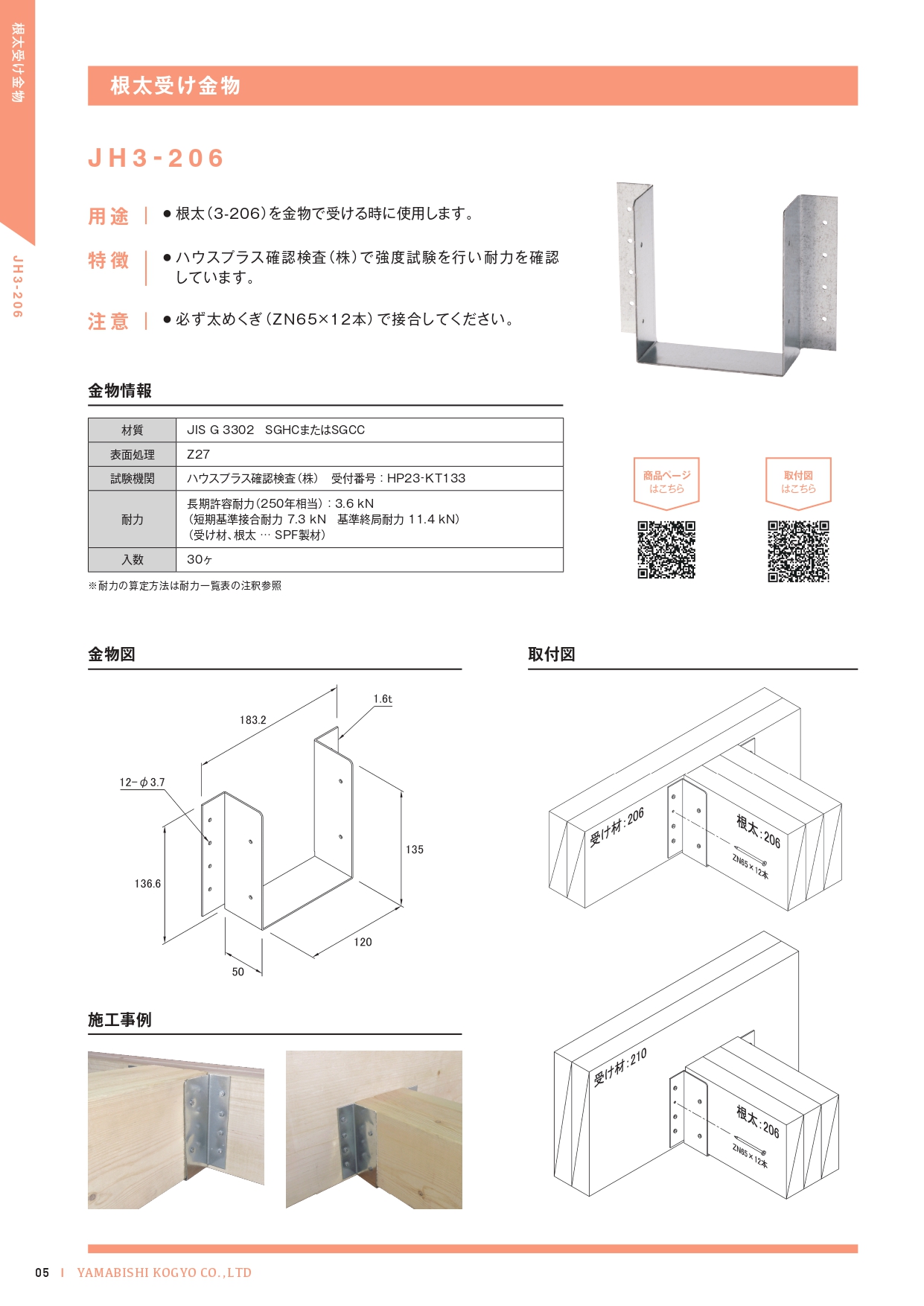

カタログ（オリジナル金物）

PDFで開くダウンロード

関連資料
（図面・試験成績書）

Documents

製品			図面		試験成績書
製品			PDFで開く	ダウンロード	PDFで開く	ダウンロード
製品			図面		試験成績書
製品			PDFで開く	ダウンロード	PDFで開く	ダウンロード
根太受け金物	JH3-206	製品詳細

根太受け金物

JH3-206
製品詳細

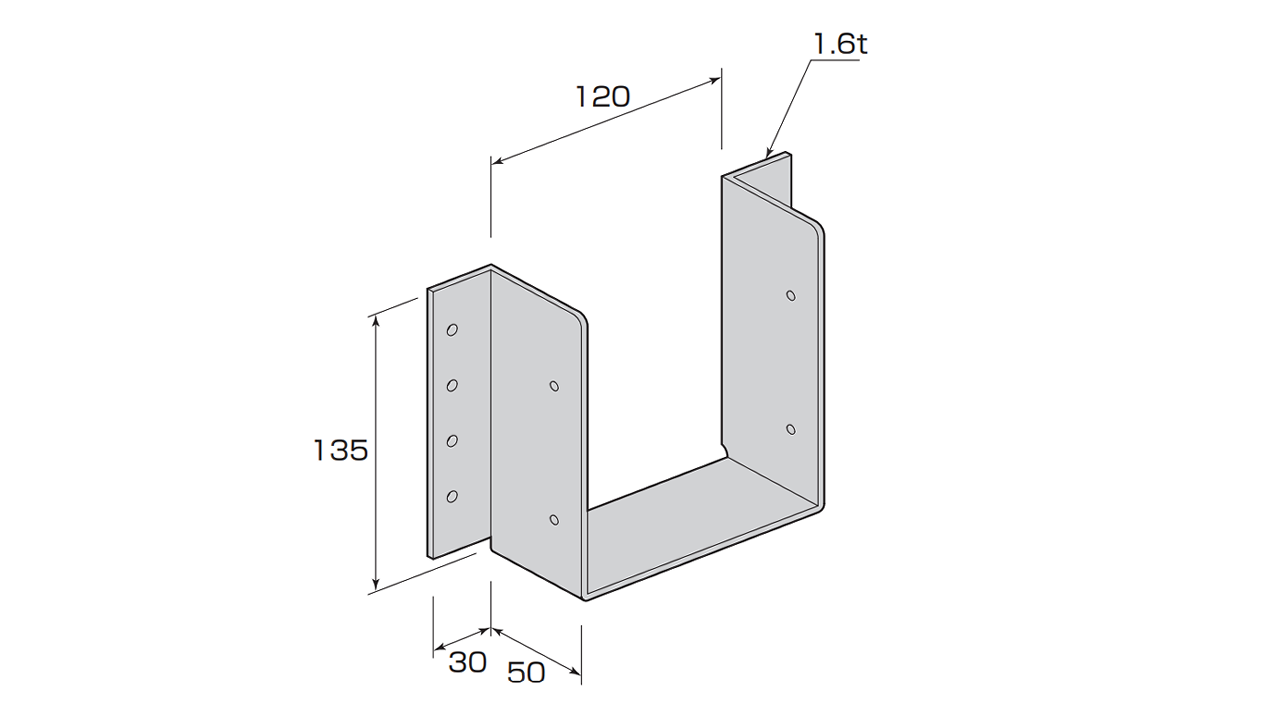

図面

試験成績書
PDFで開くダウンロード
