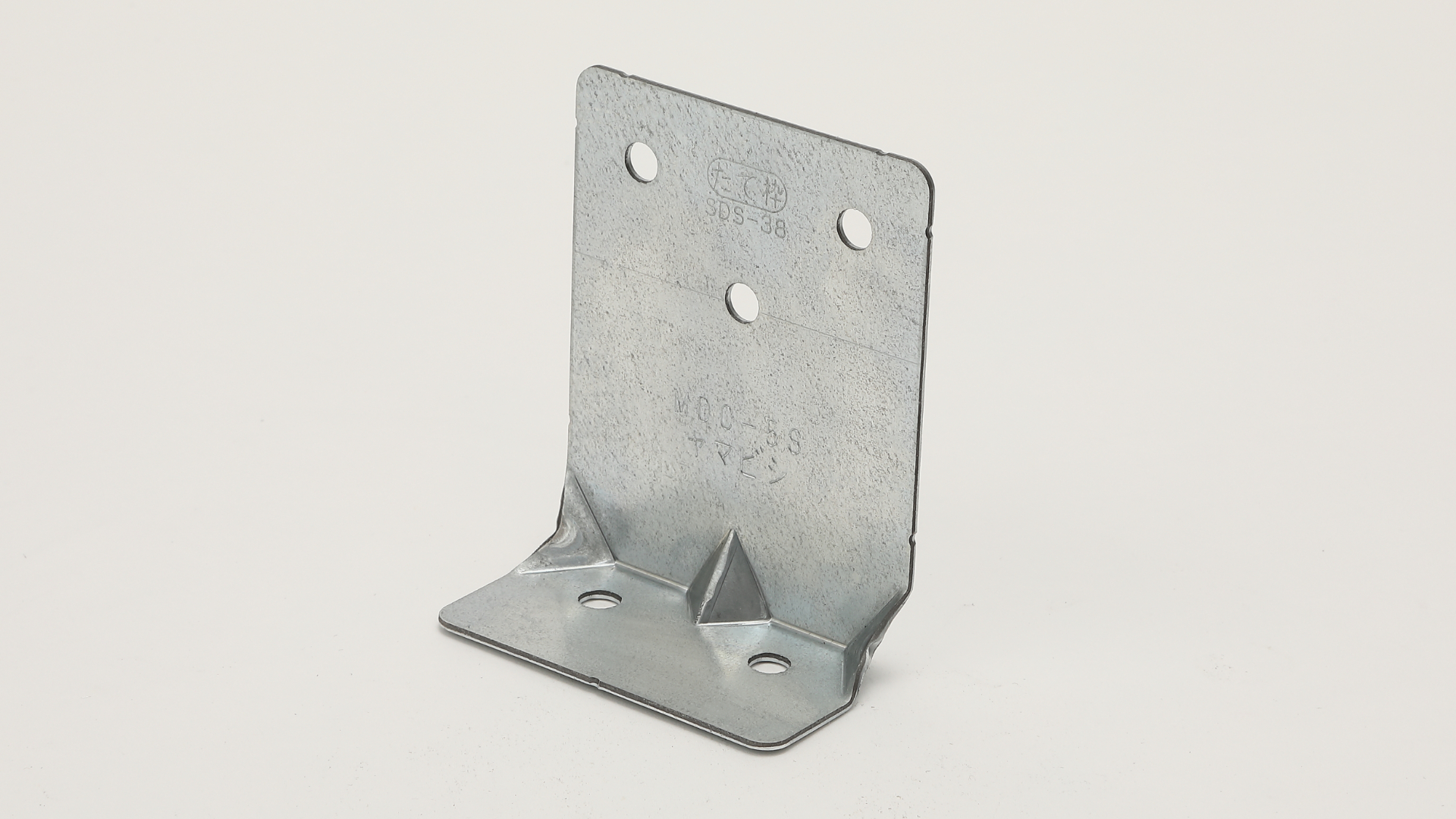

MDC-5S(210)
シングルスタッド対応 ・枠材3枚仕様
用途

・横架材とたて枠の接合に使用します。

特徴

・帯金物で上下階の接合が出来ない場合に使用出来ます。

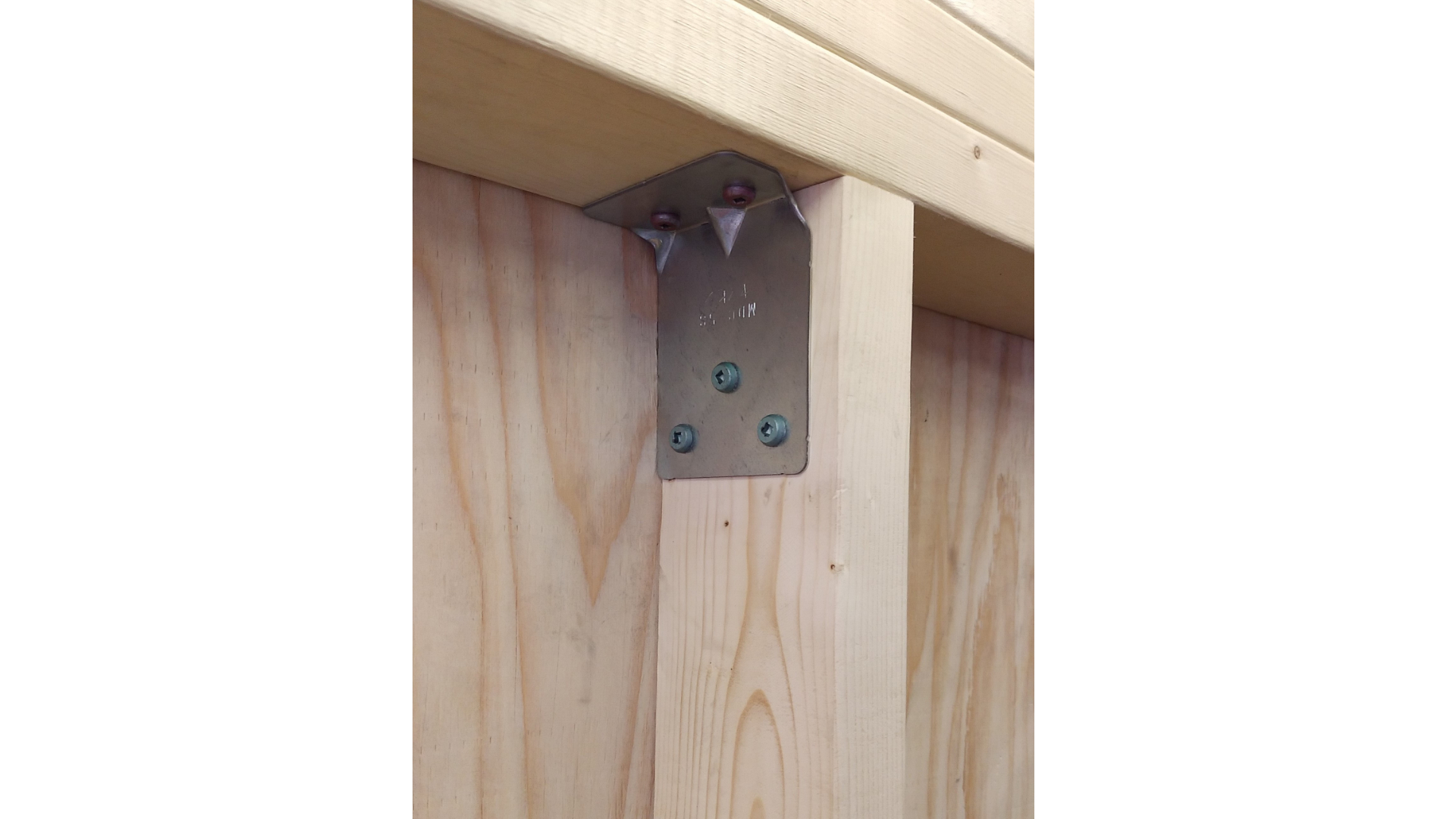

・金物を壁面材の内側に当てる事で根太芯にビスが打てます。
・シングルスタッドで使用出来ます。
・ビスの長さが210ミリなので、枠材3枚でも根太への施工が可能です。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

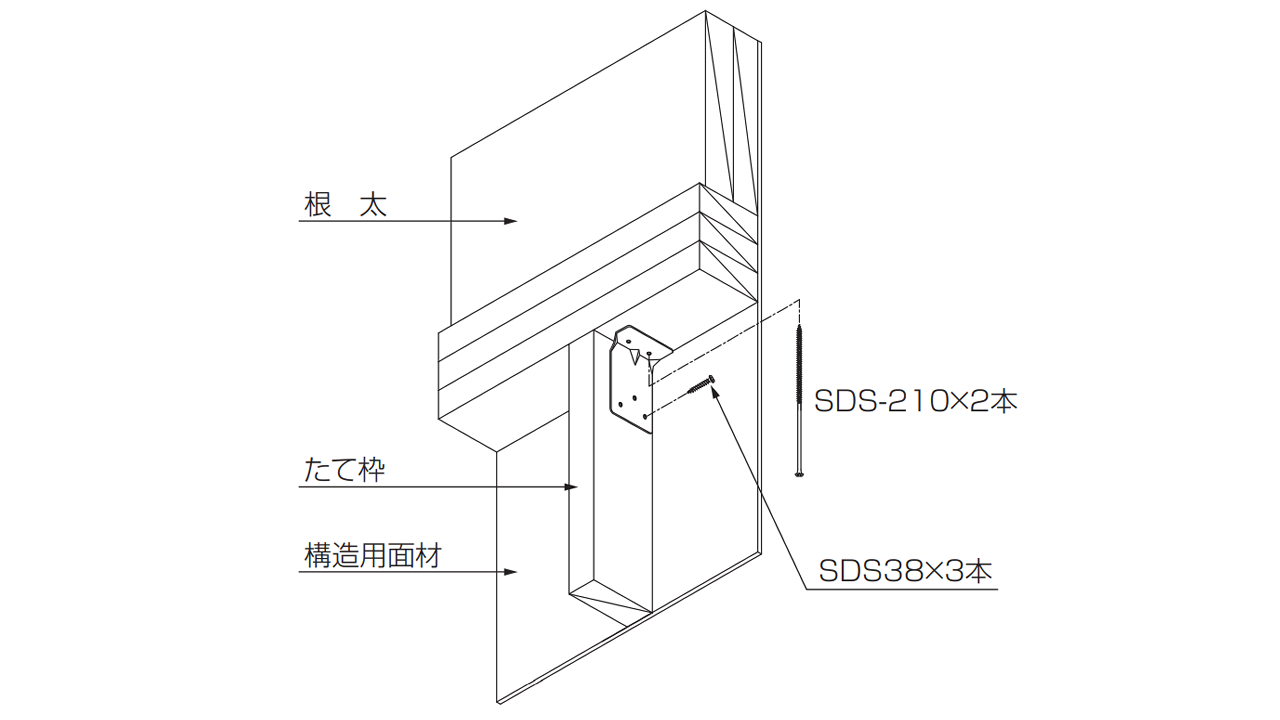

・必ずMDビス(たて枠 … SDS-38×3本、横架材 … SDS-210×2本)で接合してください。

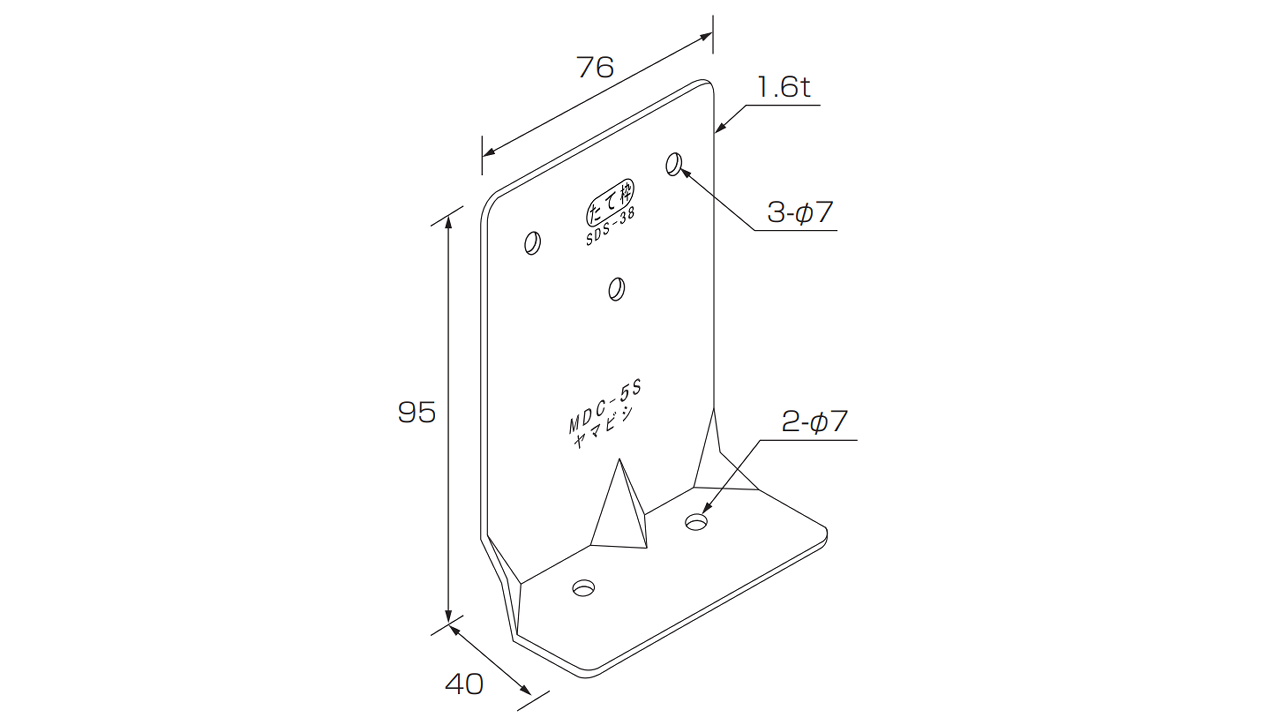

材質
  • JIS G 3302 SGH400
表面処理
  • Z27
試験機関
  • ハウスプラス確認検査(株) 受付番号:HP19-KT058
耐力

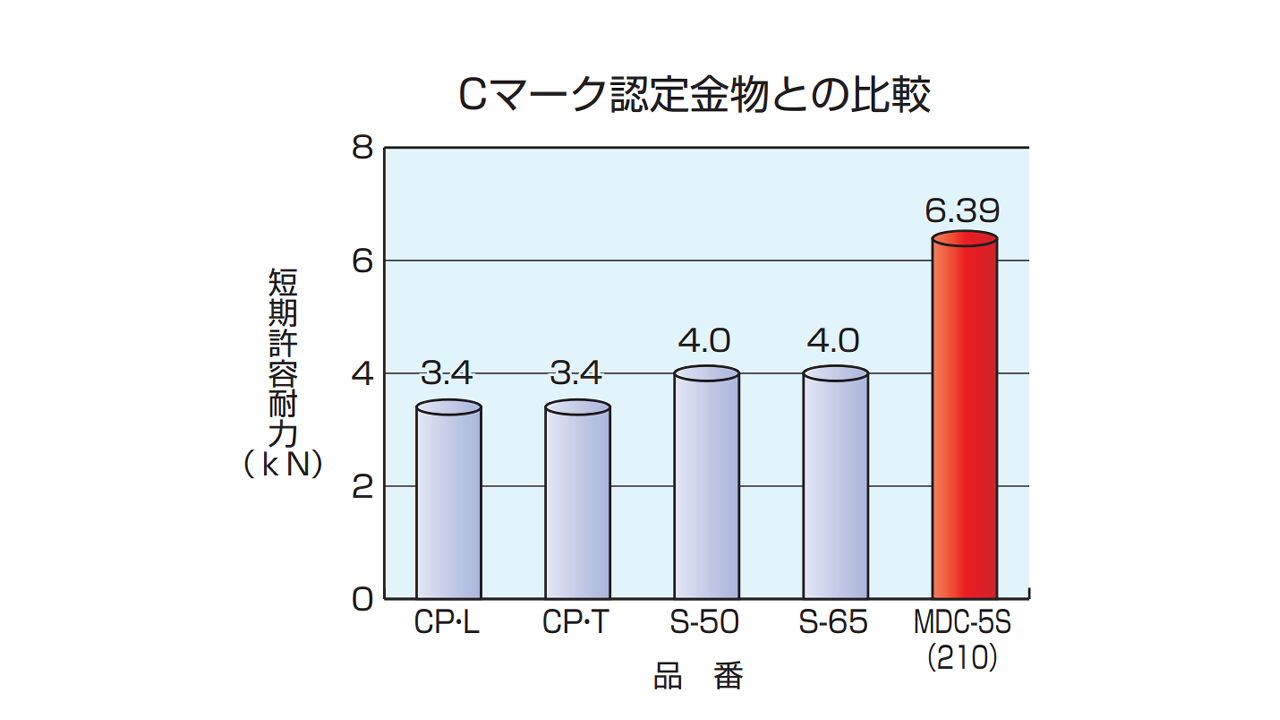

  • 短期許容耐力:6.39 kN (接合部倍率 1.2)
    (横架材 … SPF製材 2枚 | たて枠 … SPF製材 1枚)
入数
  • 50セット
付属品(1セットあたり)

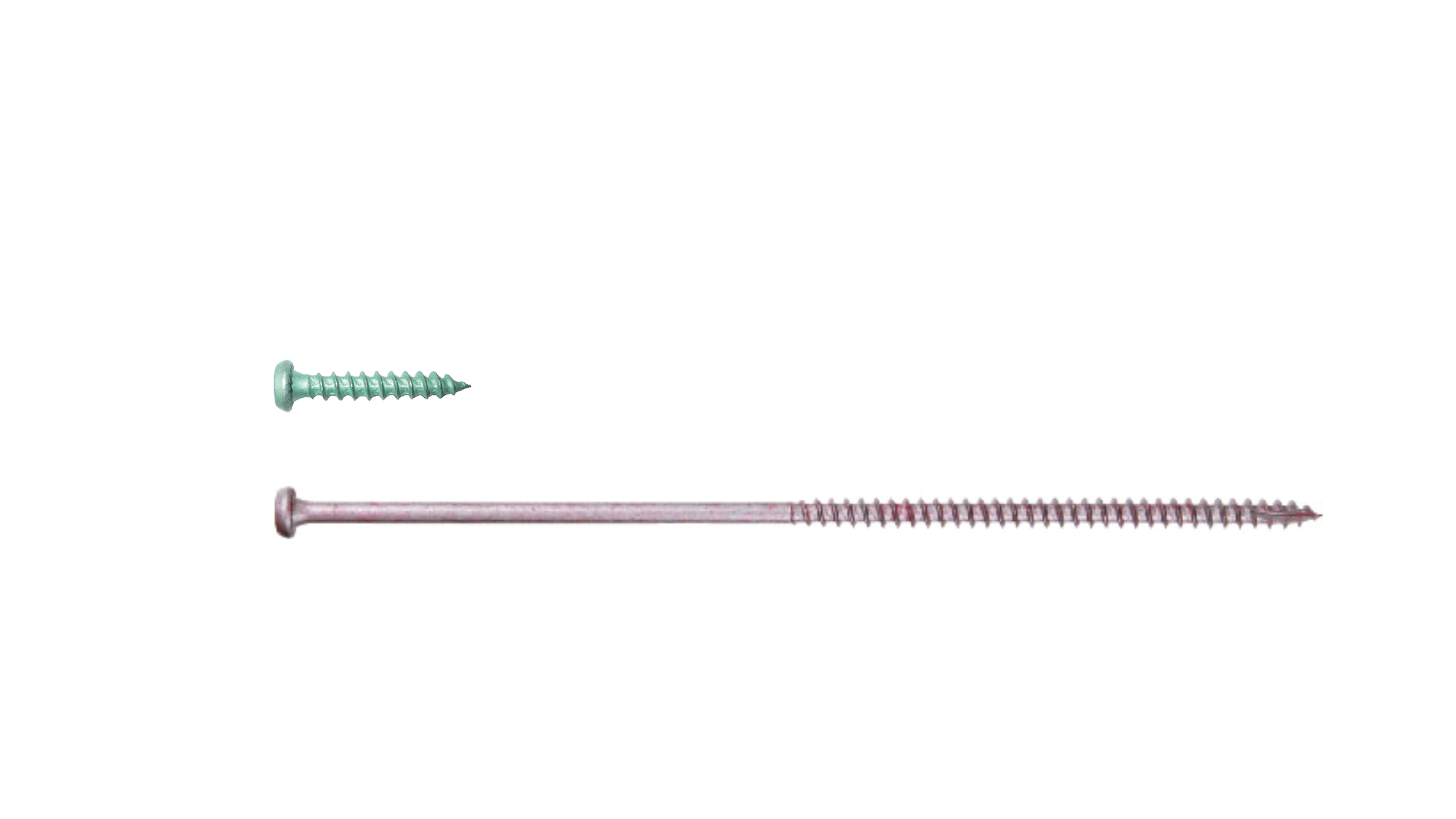

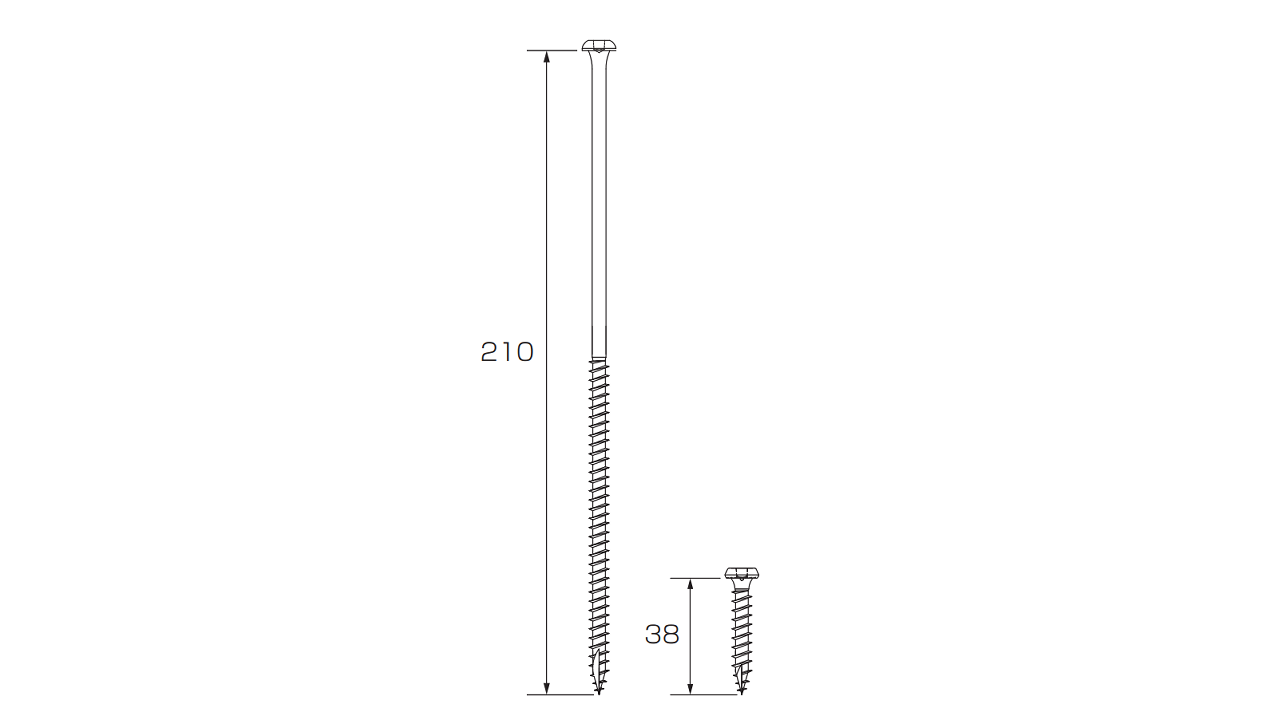

  • MDビス SDS-38 ・・・ 3本
  • MDビス SDS-210 ・・・ 2本
