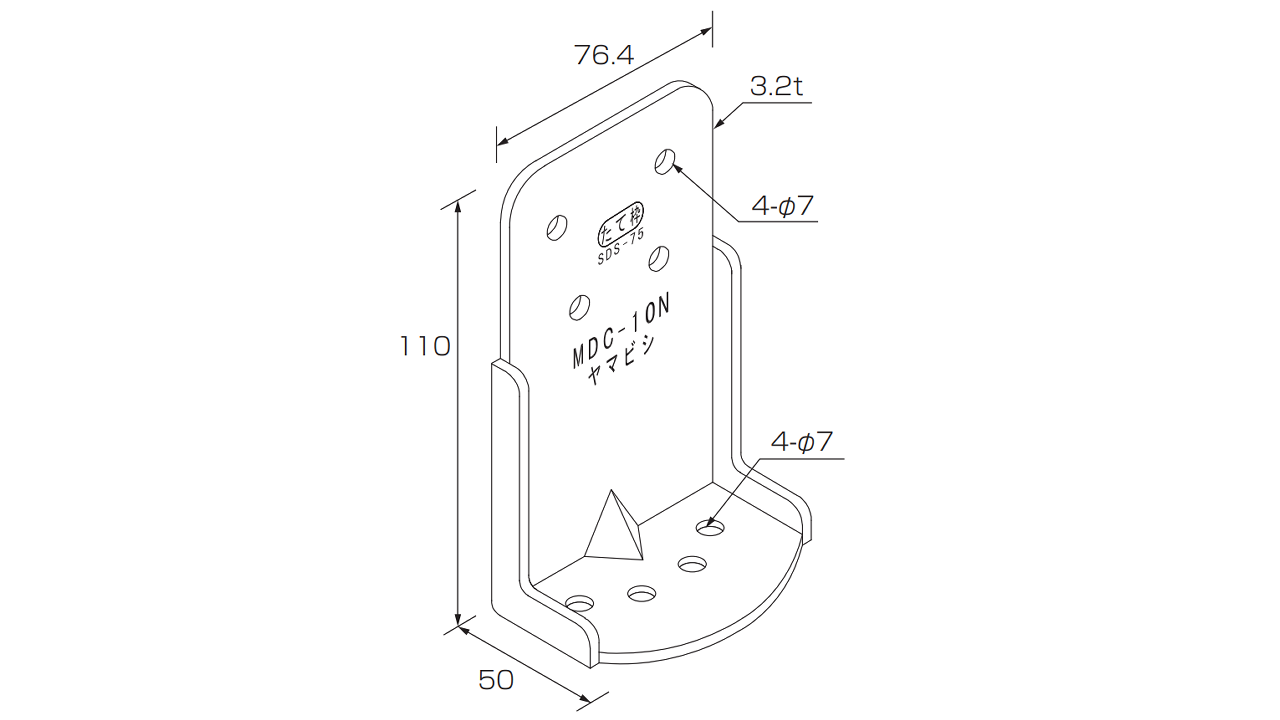

MDC-10N(210)
枠材3枚仕様
用途

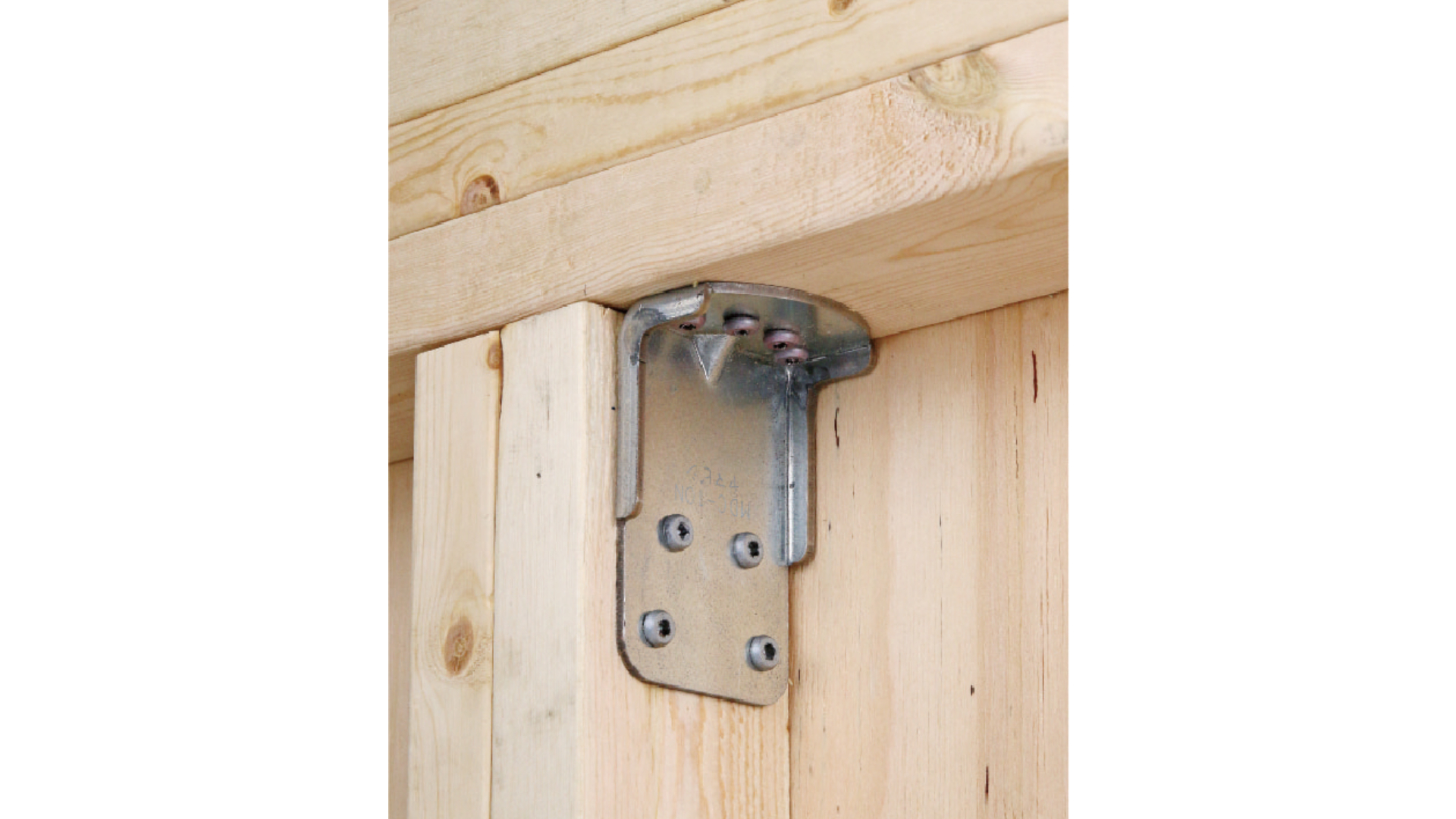

・横架材とたて枠の接合に使用します。

特徴

・金物を壁面材の内側に当てる事で、根太と根太の間にビスを打ち込んでしまう心配がありません。
・ビスの長さが210ミリなので、枠材3枚でも根太への施工が可能です。

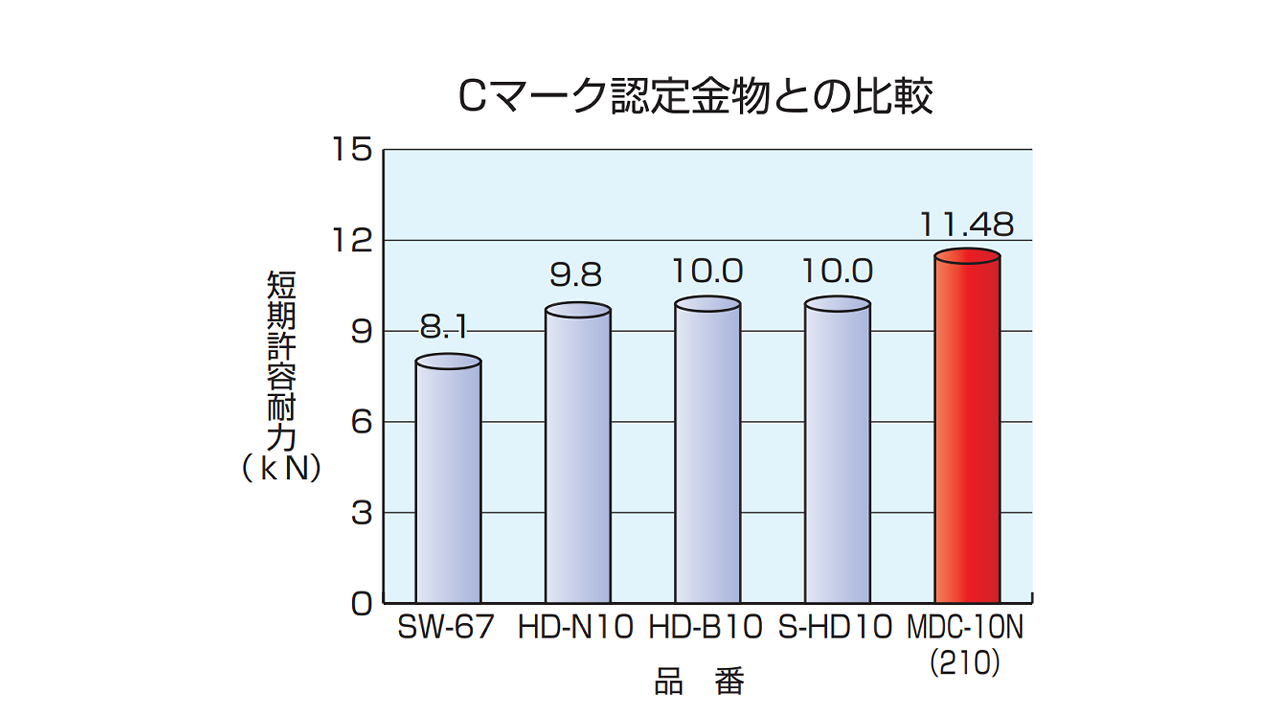

・ハウスプラス確認検査㈱で強度試験を行い、CマークのHD-B10相当以上の耐力を確認しています。

注意

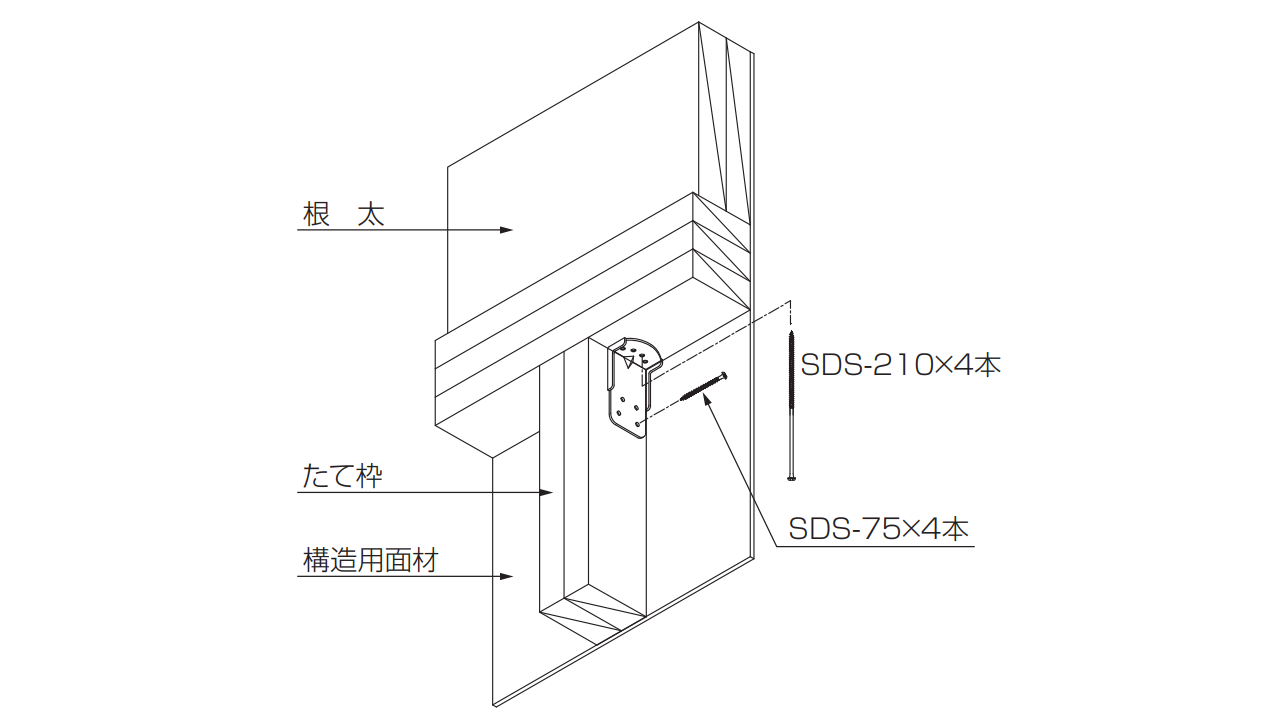

・必ずMDビス(たて枠 … SDS-75×4本、横架材 … SDS-210×4本)で接合してください。

材質
  • JIS G 3302 SGHCまたはSGCC
表面処理
  • Z27
試験機関
  • ハウスプラス確認検査(株) 受付番号:HP14-KT023
耐力
  • 短期許容耐力:11.48 kN (接合部倍率 2.1)
    (横架材 … SPF製材 2枚 | たて枠 … SPF製材 2枚)
入数
  • 25セット

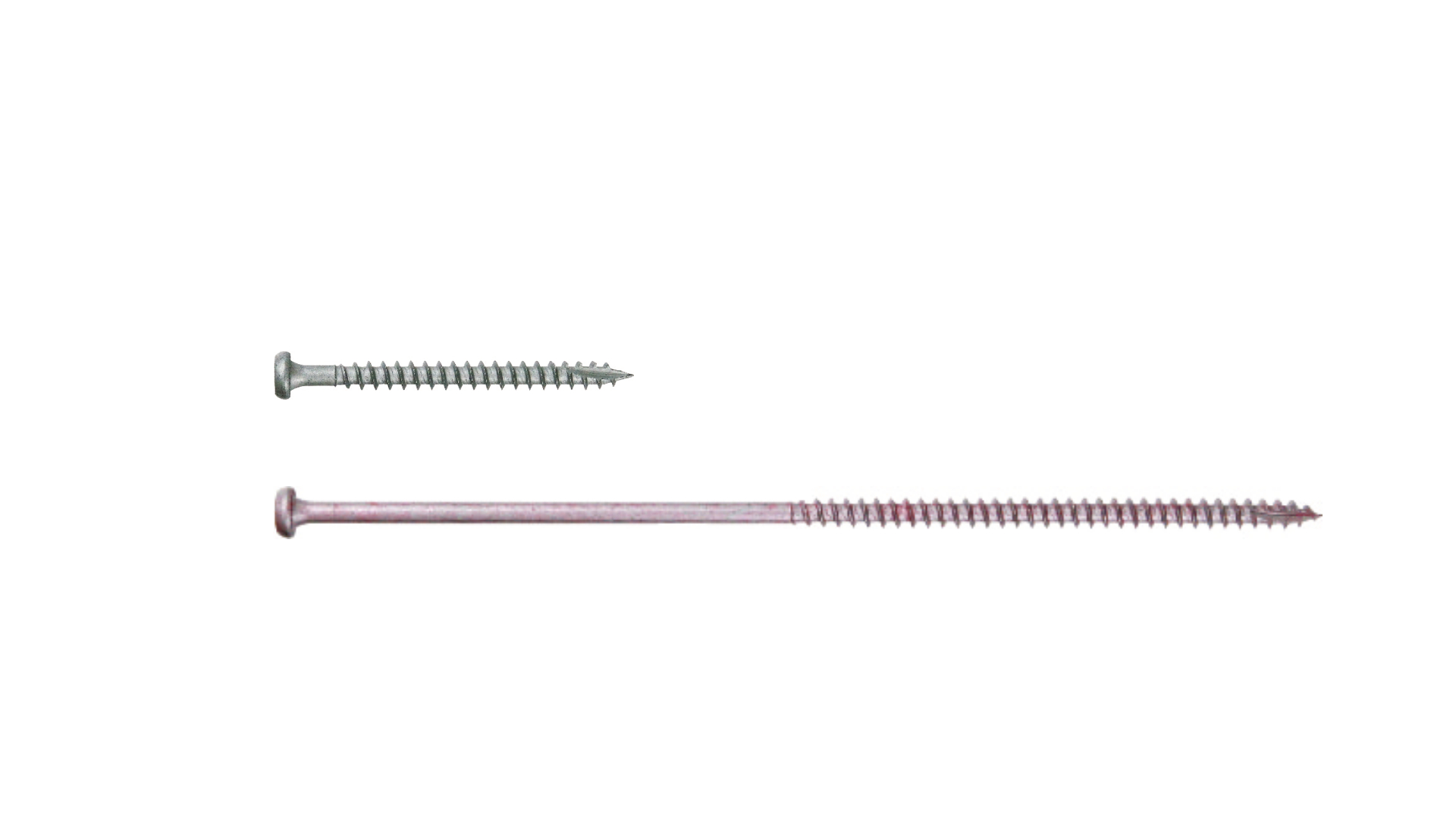

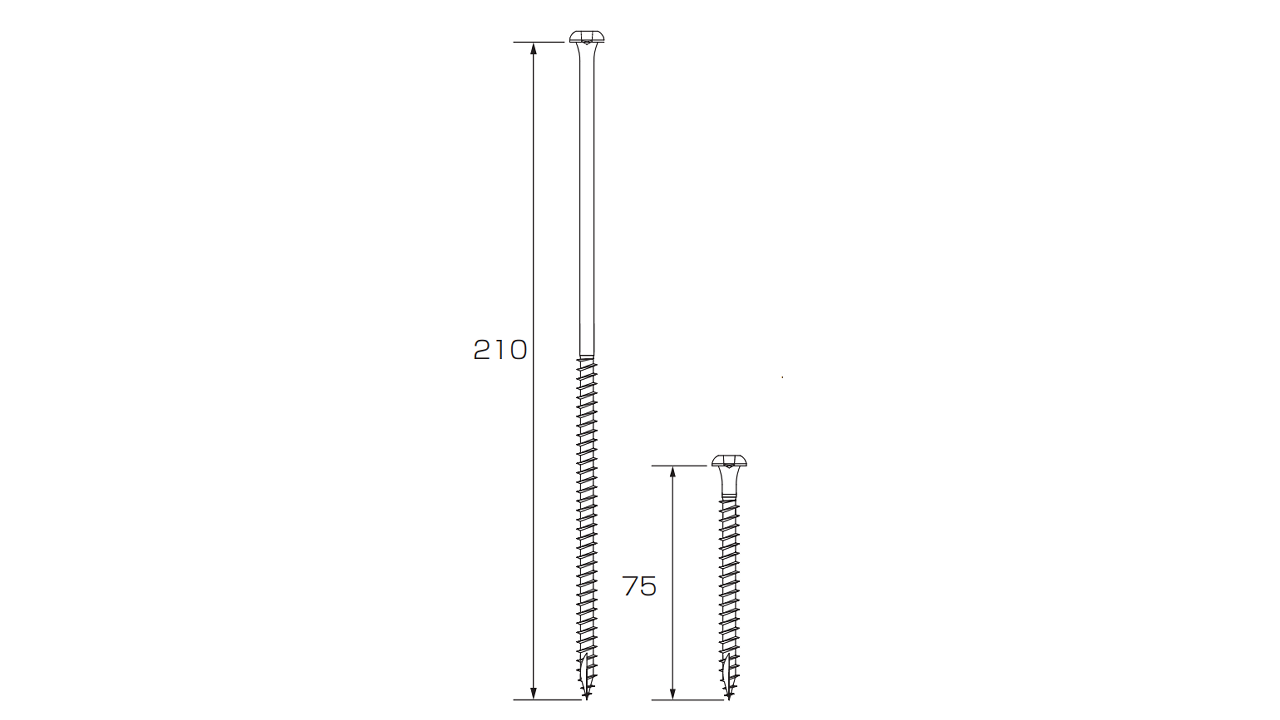

付属品(1セットあたり)
  • MDビス SDS-75 ・・・ 4本
  • MDビス SDS-210 ・・・ 4本

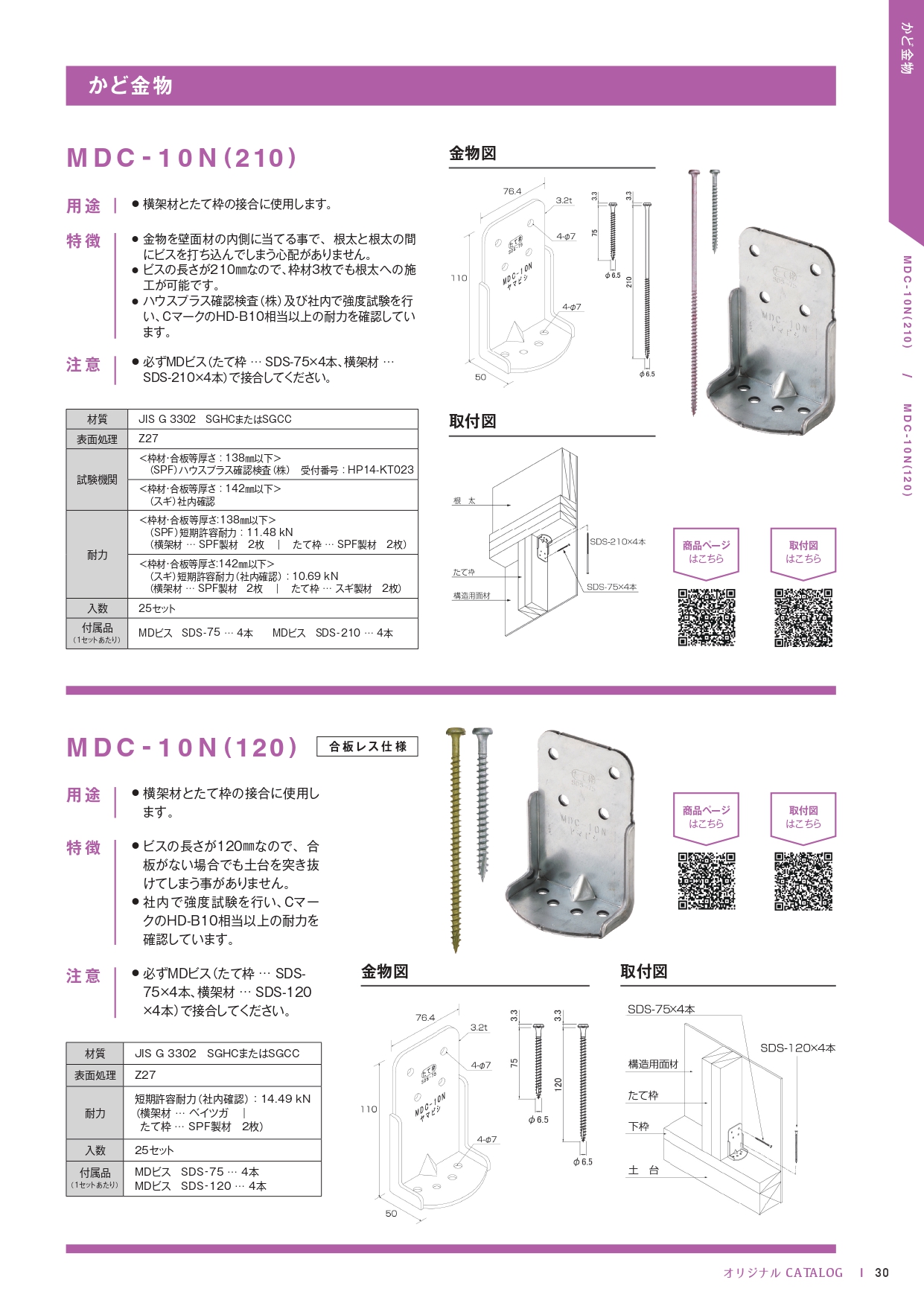

関連資料(カタログ・耐力性能表・承認書)
