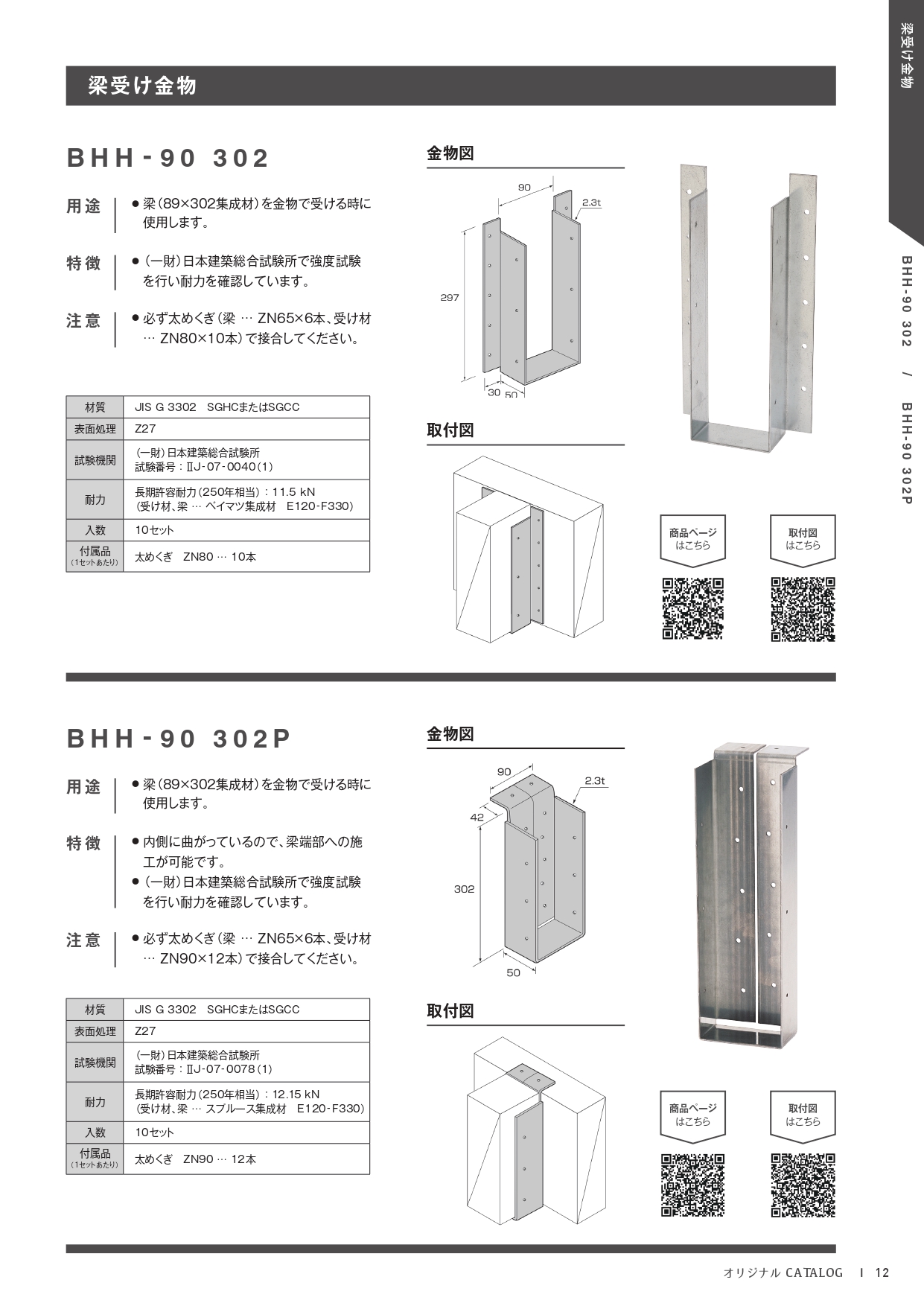

BHH-90 302P

用途

・梁（89×302集成材）を金物で受ける時に使用します。

特徴

・内側に曲がっているので、梁端部への施工が可能です。
・（一財）日本建築総合試験所で強度試験を行い耐力を確認しています。

注意

・必ず太めくぎ（梁 … ZN65×6本、受け材 … ZN90×12本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	（一財）日本建築総合試験所　試験番号：ⅡJ-07-0078（1）
耐力	長期許容耐力（250年相当）：12.15 kN （受け材、梁 … スプルース集成材　E120-F330）
入数	10セット
付属品（1セットあたり）	太めくぎ　ZN90　･･･ 12本
