BHV3-208・210
用途

・梁(3-208 もしくは 3-210)を金物で受ける時に使用します。

特徴

・肩掛けが無いので、施工の省力化が図れます。
・梁への接合はZN65 ですので、梁ピッチが狭い場合の横打ちが容易になりました。
・ハウスプラス確認検査㈱で強度試験を行い、CマークのBH3-210 相当以上の耐力を確認しています。

注意

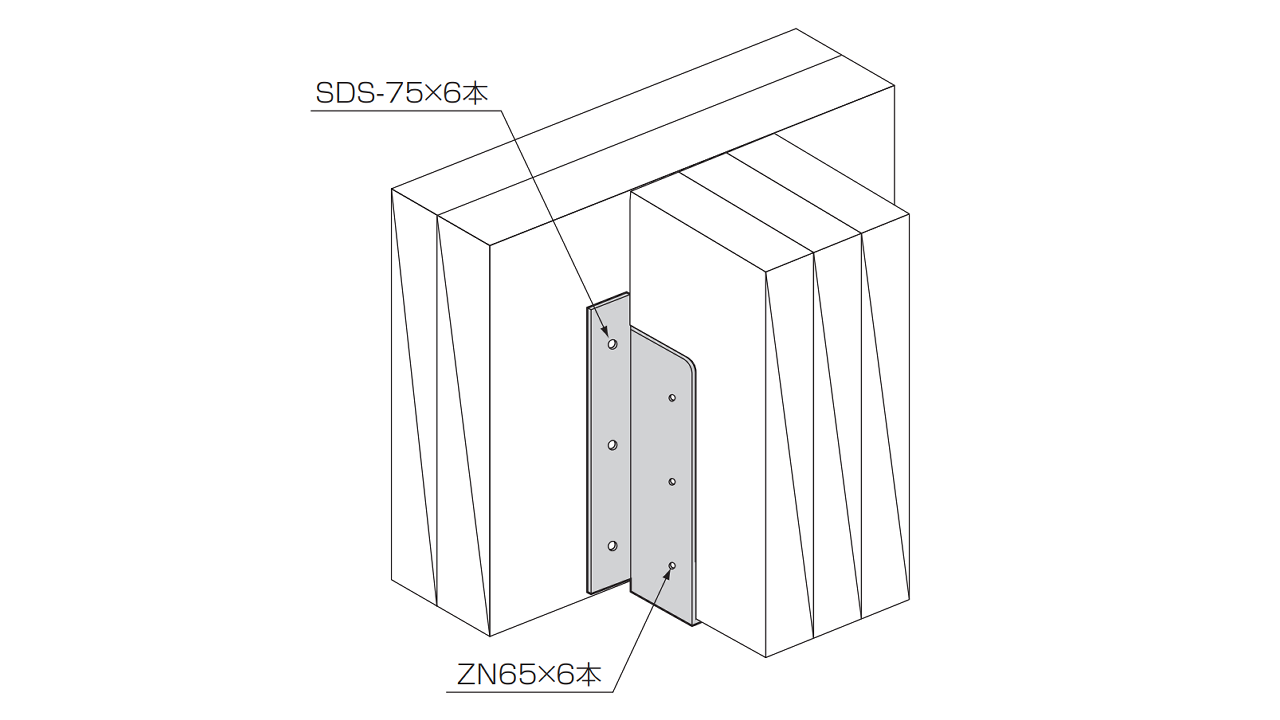

・必ず太めくぎ(梁 … ZN65×6本)、MDビス(受け材 … SDS-75×6本)で接合してください。

材質
  • JIS G 3302 SGHCまたはSGCC
表面処理
  • Z27
試験機関
  • ハウスプラス確認検査(株) 受付番号:HP16-KT042

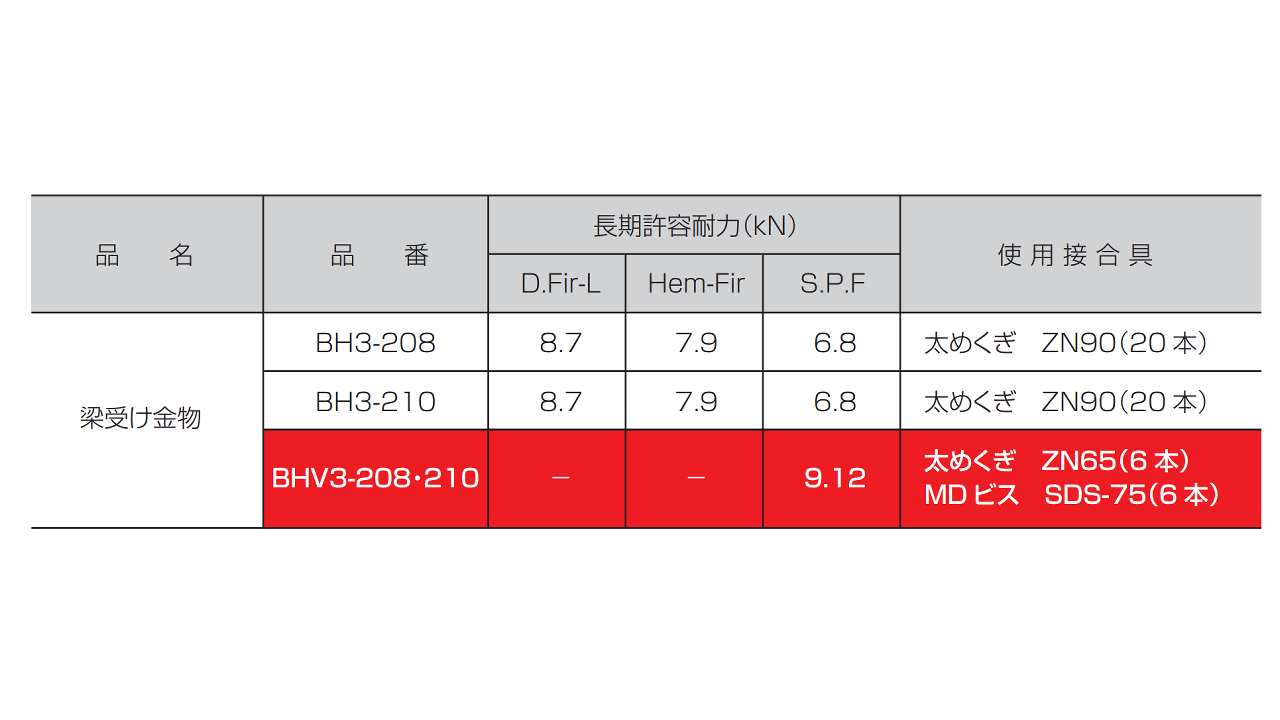

耐力
  • 長期許容耐力(250年相当):9.12 kN
    (受け材 … SPF製材 2枚 | 梁 … SPF製材 3枚)
入数
  • 20セット
付属品(1セットあたり)
  • MDビス SDS-75 ・・・ 6本

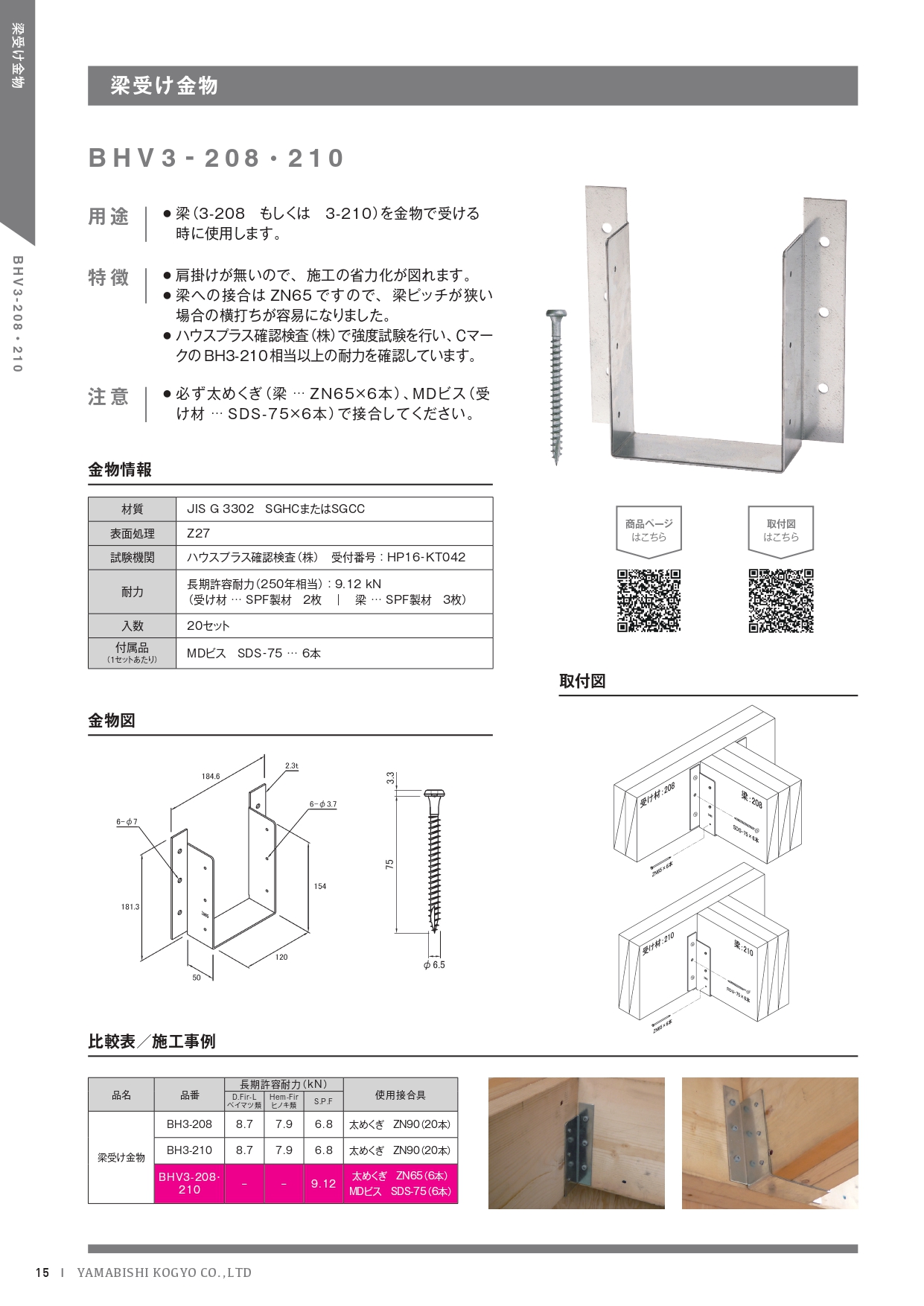

関連資料(カタログ・耐力性能表・承認書)
