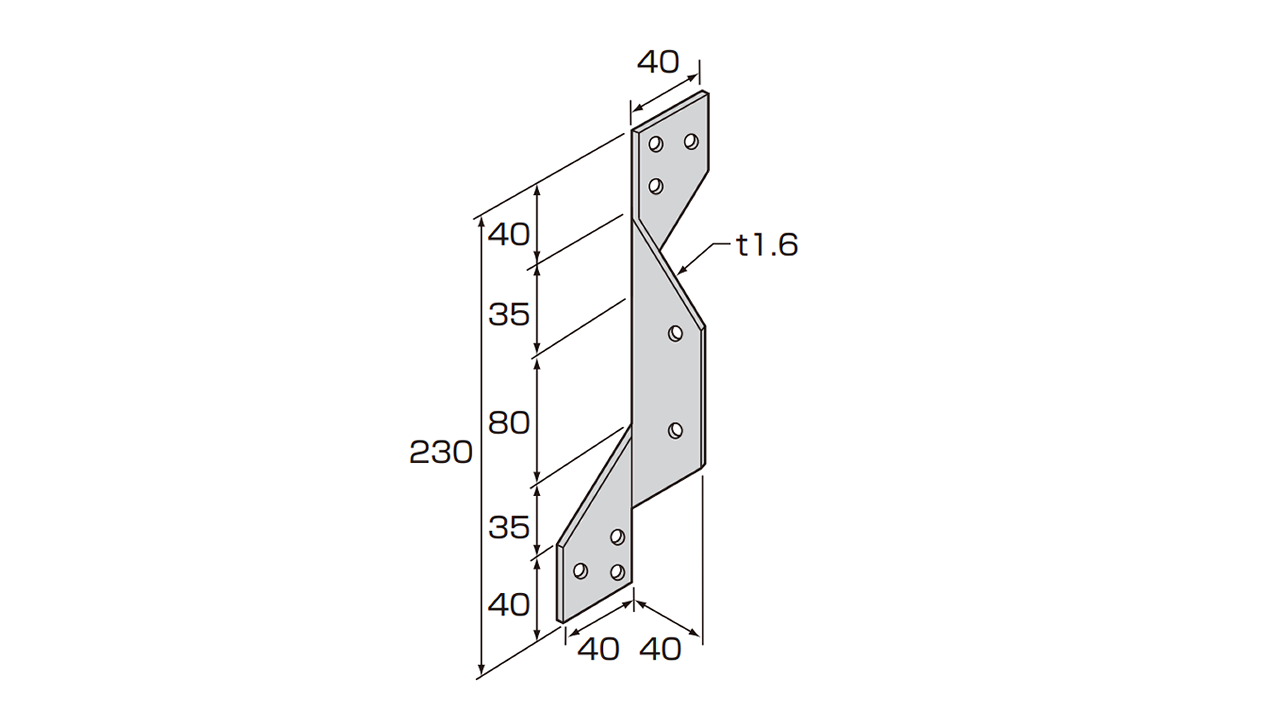

STW-23R

用途

・垂木又はトラスと頭つなぎ・上枠の緊結に使用します。

注意

・必ずドリルねじ（d=4.8㎜×8本）で接合してください。
・上枠又は垂木の厚みは1.0㎜以上とします。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	設計耐力（短期）：5.63 kN （鋼材ー鋼材）
承認等	スチールハウス協会　Sマーク登録
使用接合具	ドリルねじ（d=4.8㎜）　･･･ 8本
