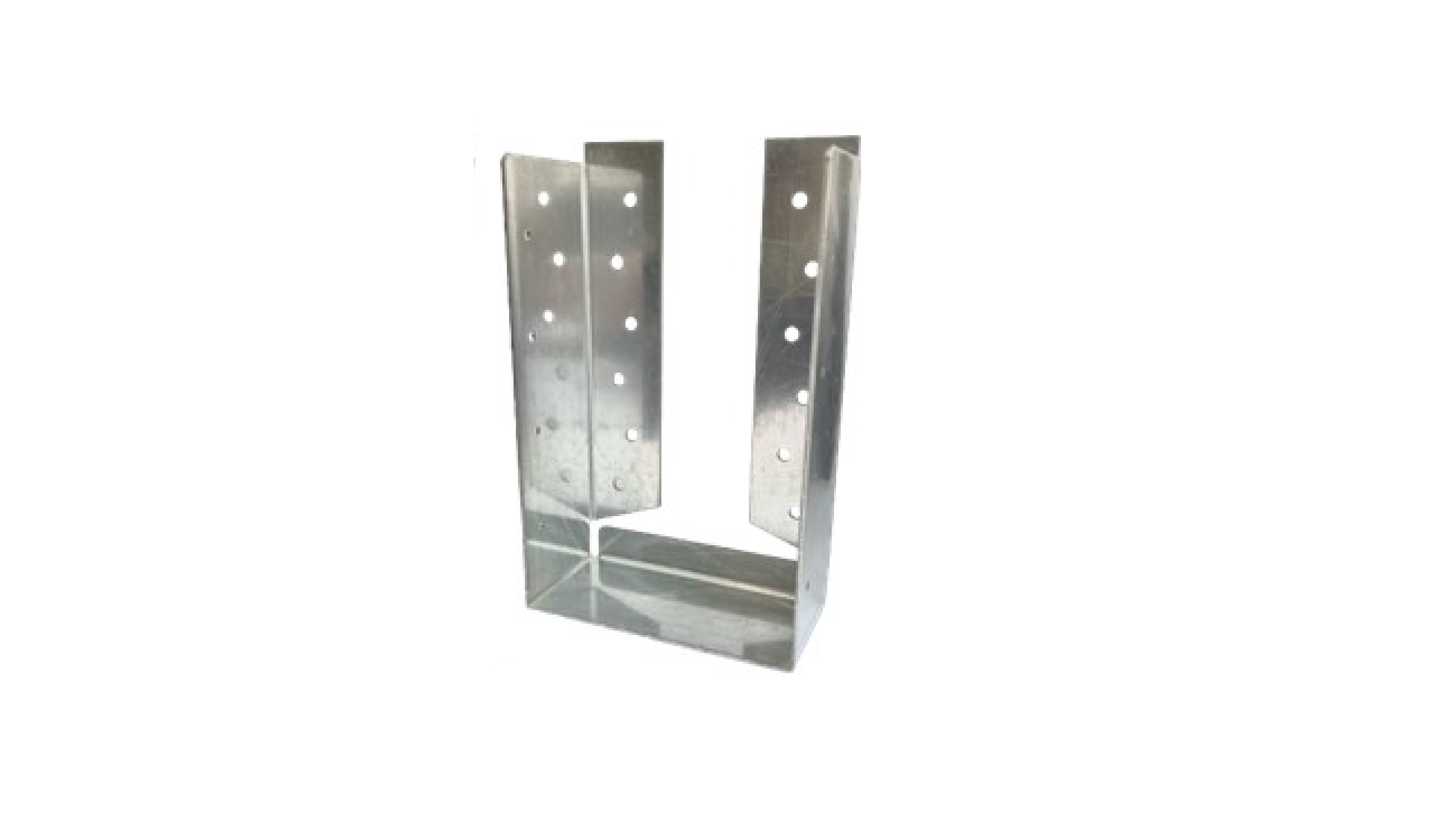

BHV-610・612P
受注生産品
用途

・梁(610集成材 もしくは 612集成材)を金物で受ける時に使用します。

特徴

・肩掛けが無いので、施工の省力化が図れます。
・内側に曲がっているので、梁端部への施工が可能です。

注意

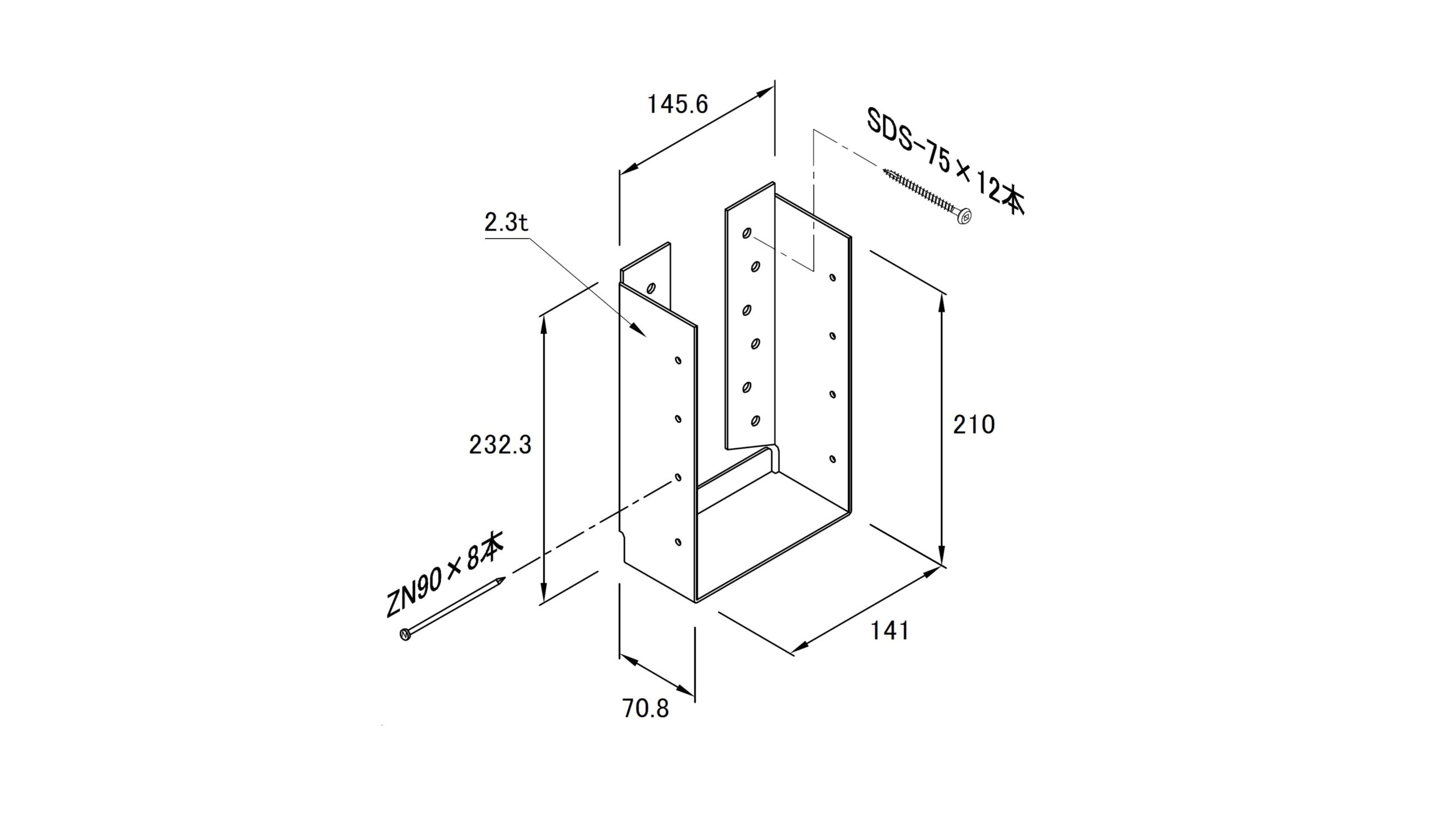

・必ず太めくぎ(梁 … ZN90×8本)、MDビス(受け材 … SDS-75×12本)で接合してください。

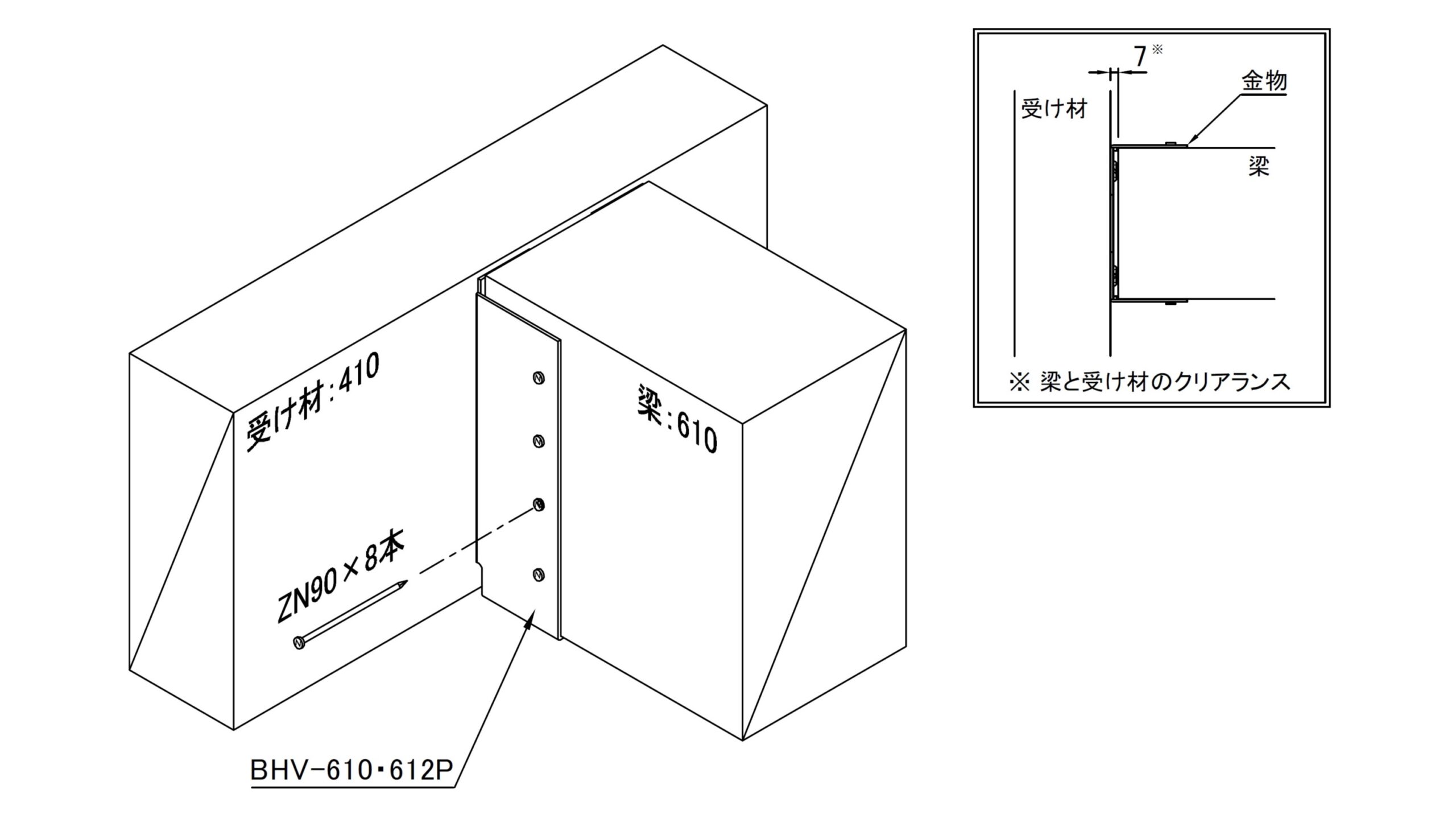

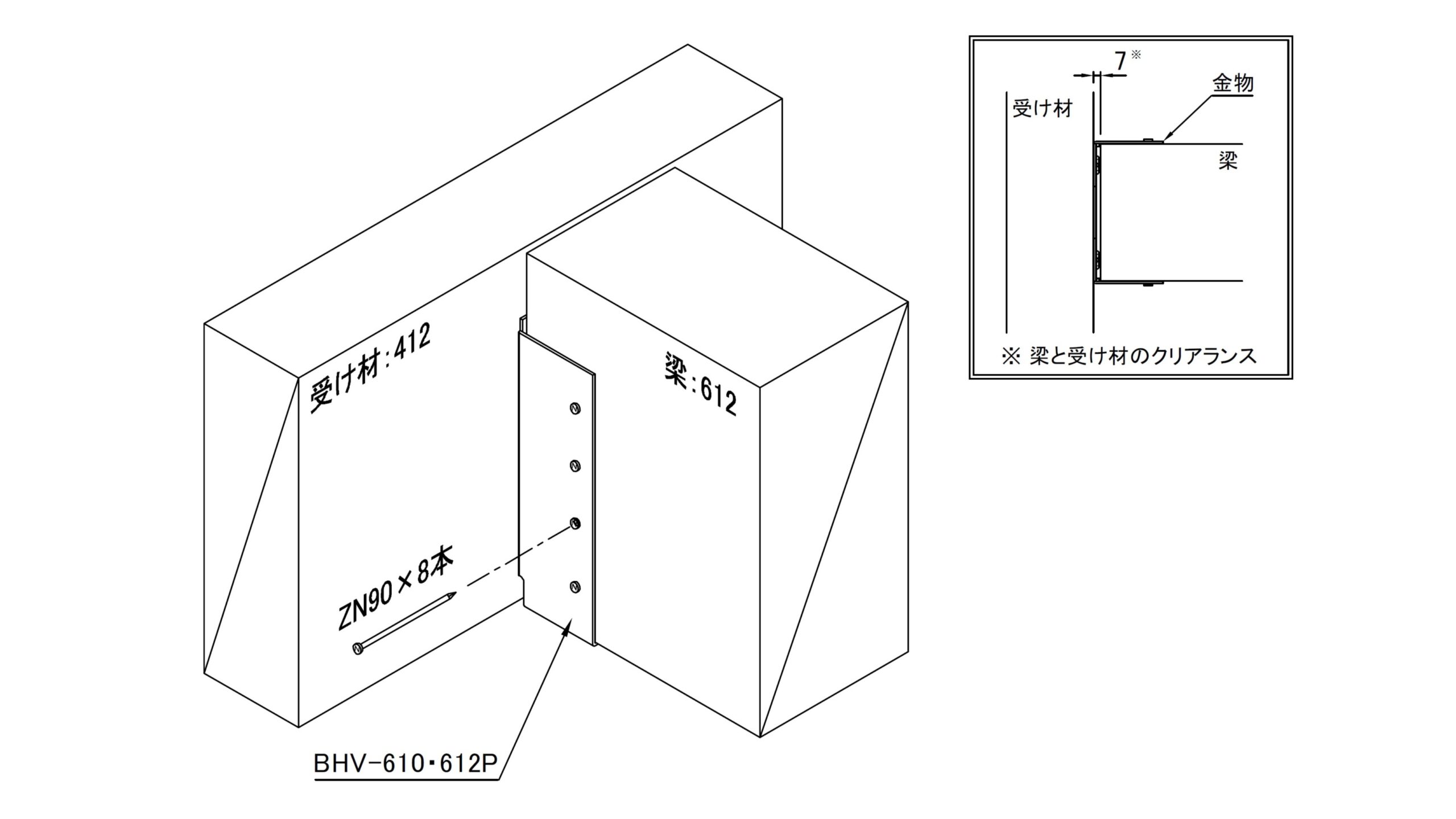

・受け材と梁のクリアランスは7mmとしてください。

材質
  • JIS G 3302 SGH400
表面処理
  • Z27
耐力
  • 長期許容耐力(250年相当、社内確認):18.39 kN ※(短期基準接合耐力 36.79kN 基準終局耐力 73.22kN)
    (受け材、梁 … SPF集成材 E120-F330)
  •  ※2007年枠組壁工法建築物構造計算指針:P.79(8)金物接合に基づき算出
  •   発行:(一社)日本ツーバイフォー建築協会
入数
  • 10セット
付属品(1セットあたり)
  • MDビス SDS-75 ・・・ 12本
  • 太めくぎ ZN90 ・・・ 8本

関連資料(カタログ・耐力性能表・承認書)
Documents

カタログ(オリジナル金物)

PDFで開く ダウンロード

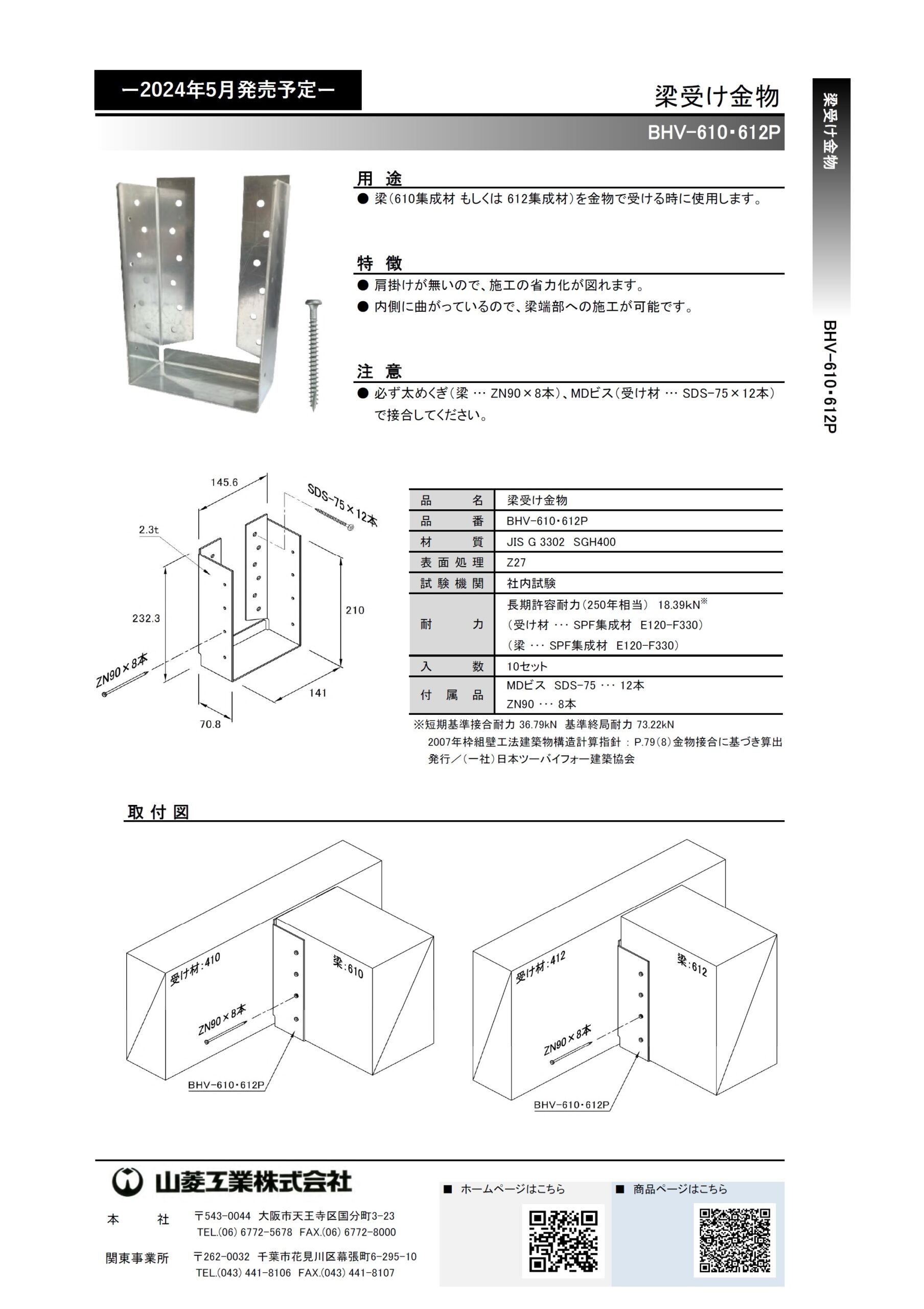

BHV-610・612P フライヤー
