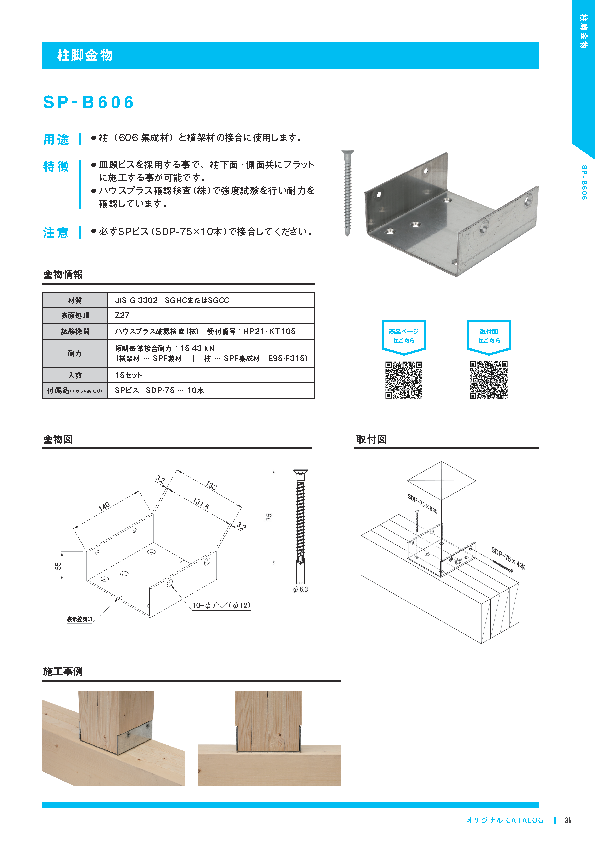

SP-B606
用途

・柱(606集成材)と横架材の接合に使用します。

特徴

・皿頭ビスを採用する事で、柱下面・側面共にフラットに施工する事が可能です。
・ハウスプラス確認検査㈱で強度試験を行い耐力を確認しています。

注意

・必ずSPビス(SDP-75×10本)で接合してください。

材質
  • JIS G 3302 SGHCまたはSGCC
表面処理
  • Z27
試験機関
  • ハウスプラス確認検査(株) 受付番号:HP21-KT105
耐力
  • 短期許容耐力:15.43 kN
    (横架材 … SPF製材 | 柱 … SPF集成材 E95-F285)
入数
  • 25セット
付属品(1セットあたり)
  • SPビス SDP-75 ・・・ 10本

類似商品
Similar Products

関連資料(カタログ・耐力性能表・承認書)
Documents

カタログ(オリジナル金物)

PDFで開く ダウンロード

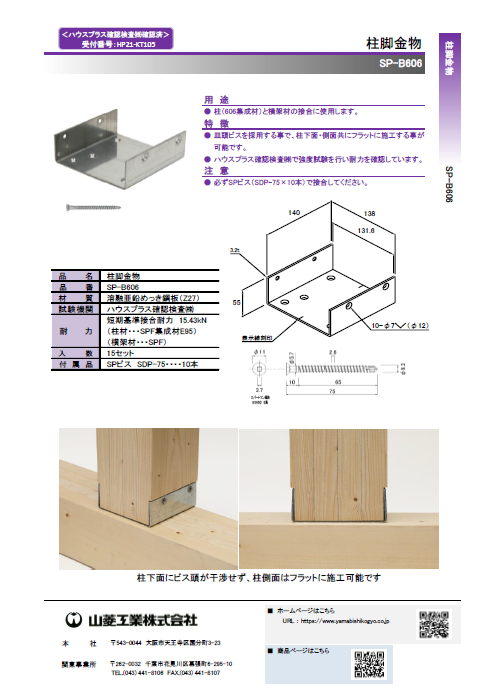

SP-B606 フライヤー

PDFで開く ダウンロード

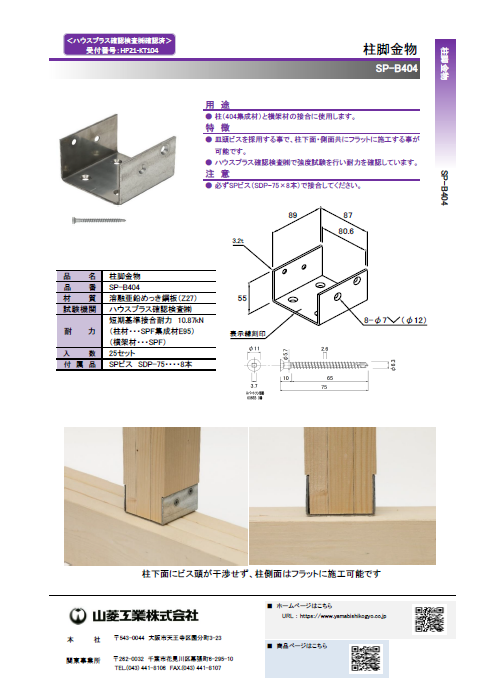

SP-B404 フライヤー
