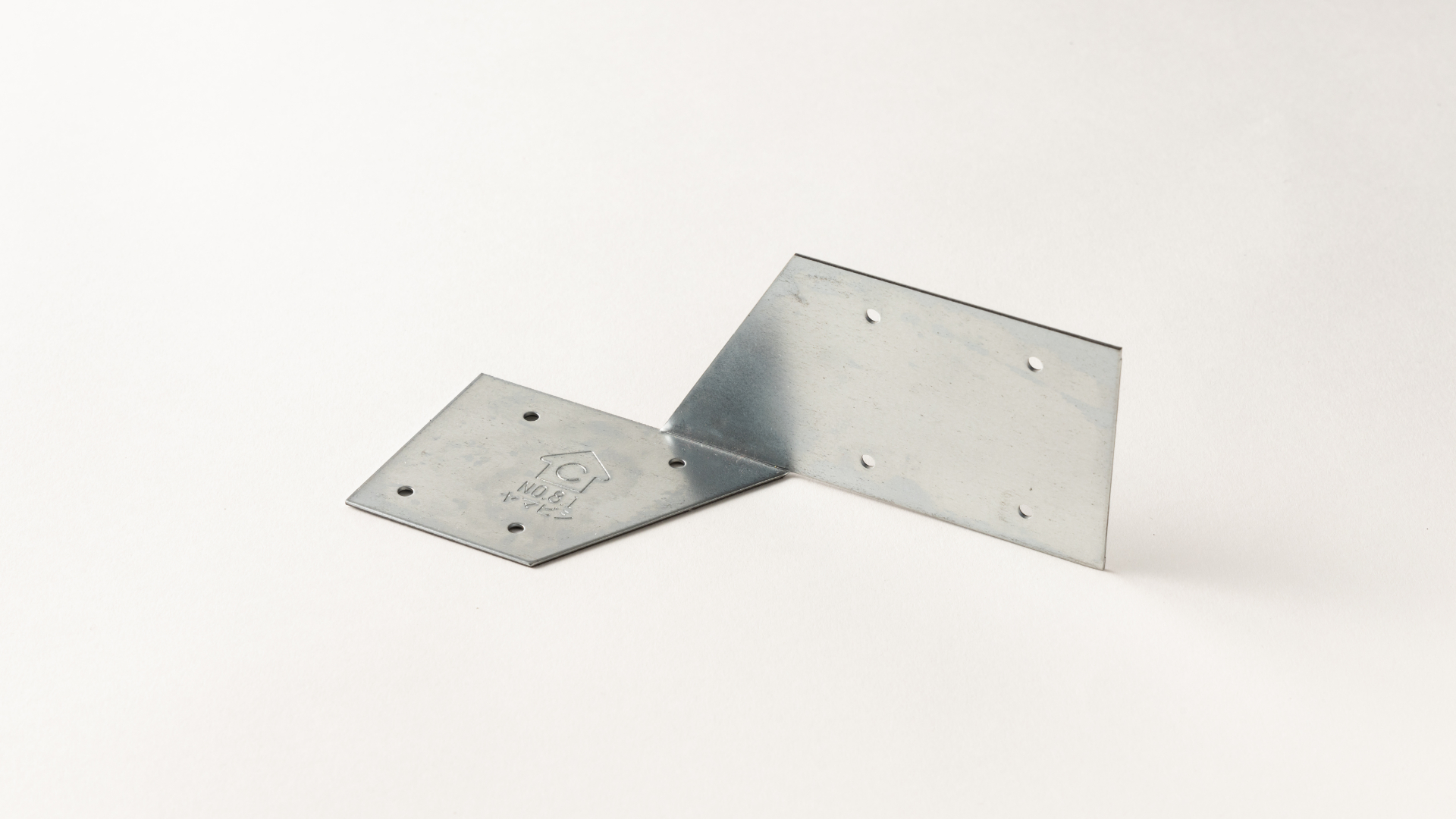

TS

用途

・隅垂木・妻垂木・けらば垂木・もちおくり垂木・トラス及び天井根太と外壁の緊結に使用します。

注意

・垂木またはトラス全部に取り付ける必要があります。
・必ず太めくぎ（ZN40×8本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	短期許容耐力：3.4 kN （D.Fir-L）短期許容耐力：3.1 kN （Hem-Fir）短期許容耐力：2.7 kN （S.P.F）
承認等	（公財）日本住宅・木材技術センター　Cマーク承認
入数	接合具同梱：50セット接合具無し：100ケ
使用接合具	太めくぎ　ZN40　･･･ 8本
