製品情報
>
オリジナル金物
> トラス受け金物

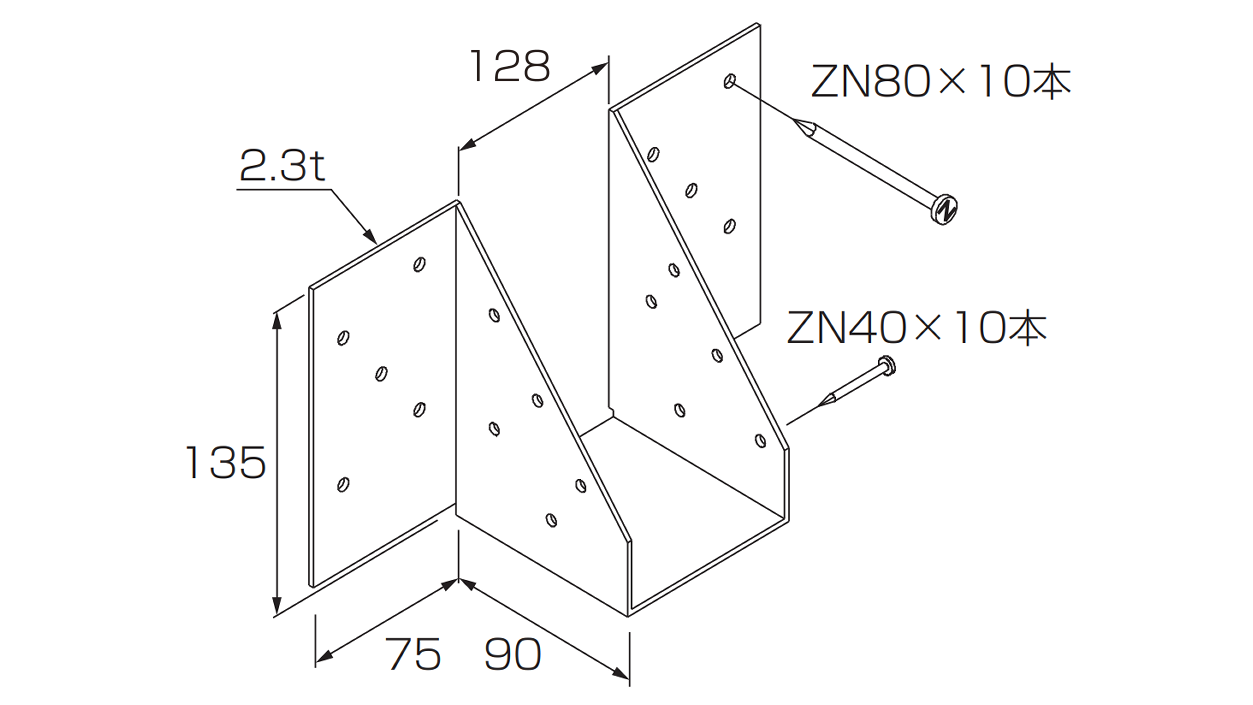

MD-GT-2G
用途

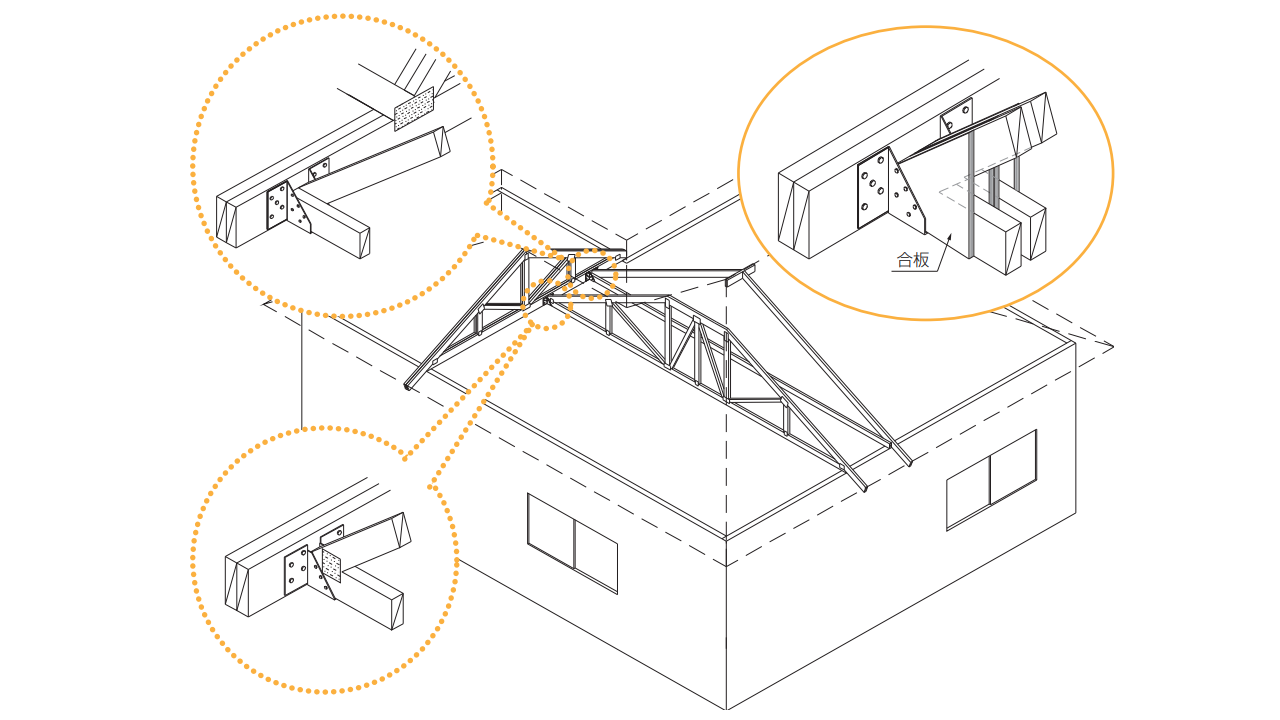

・合板ガセットトラス2枚合わせを金物で受ける時に使用します。
注意
・必ず太めくぎ(トラス … ZN40×10本、受け材 … ZN80×10本)で接合してください。
材質
JIS G 3302 SGHCまたはSGCC
表面処理
Z27
耐力
長期許容耐力(250年相当、社内確認):8.20 kN
(トラス、受け材 … SPF製材)
入数
20セット
付属品(1セットあたり)
太めくぎ ZN80 ・・・ 10本
