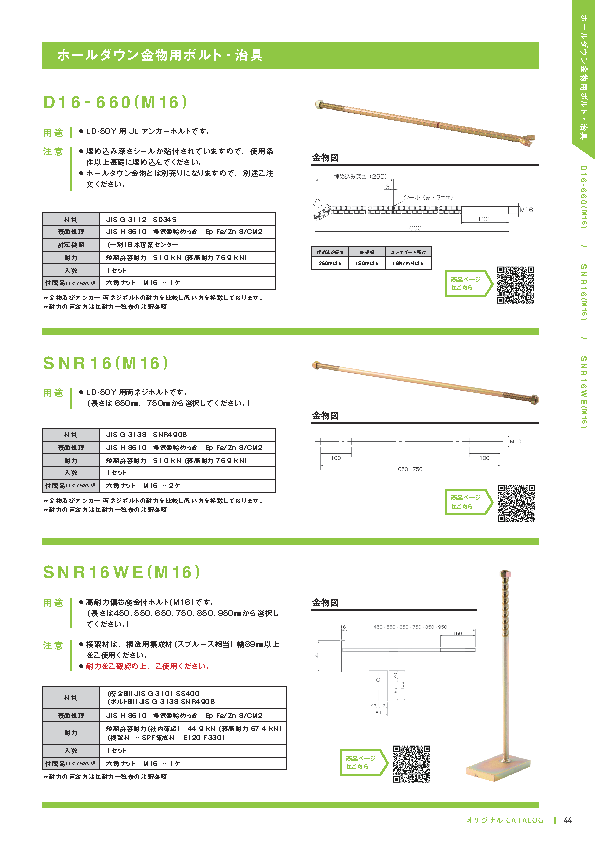

D16-660：M16 (LD-40Y/50Y用)

用途

・LD-40Y及びLD-50Y用 JLアンカーボルトです。

注意

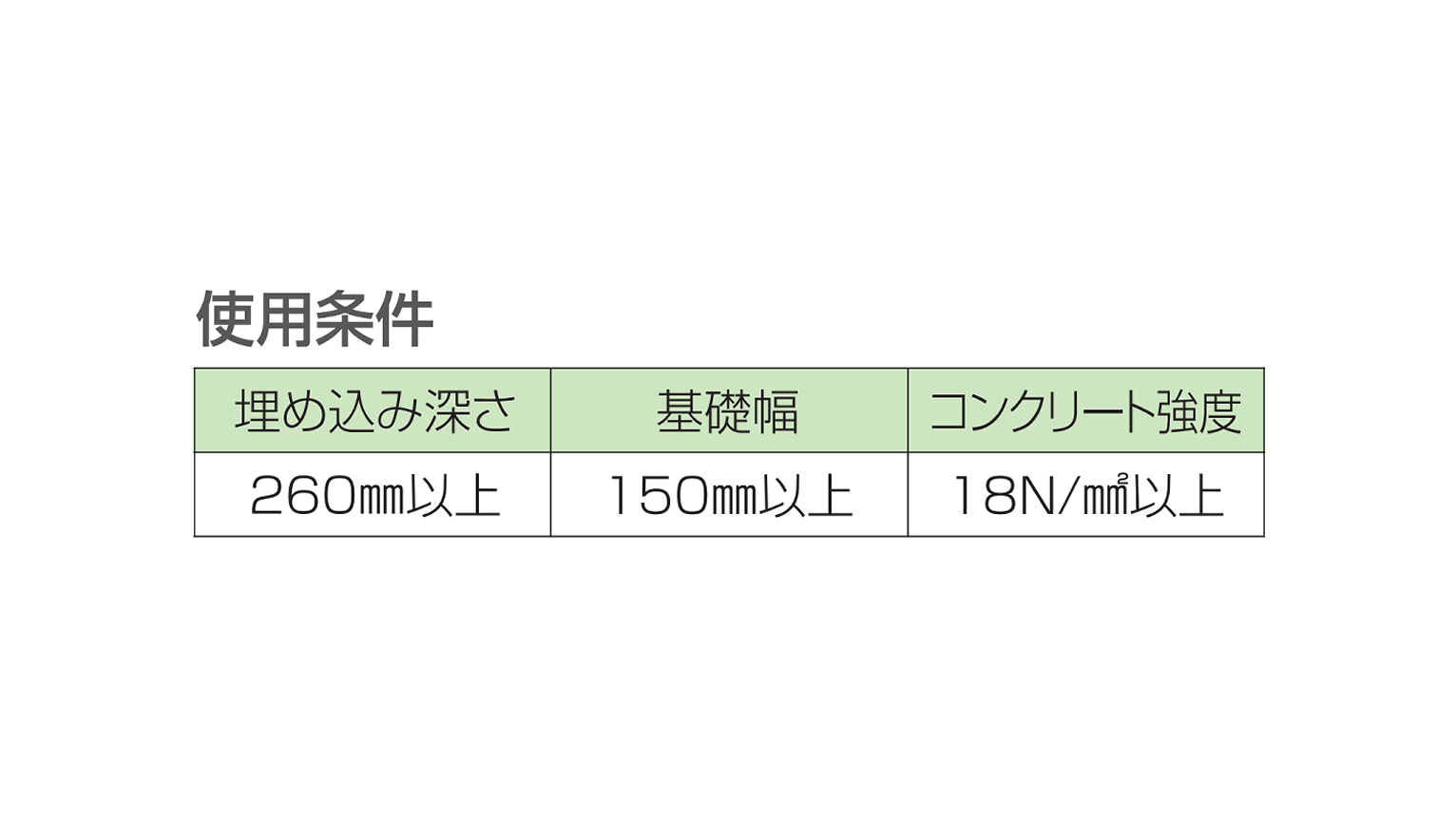

・埋め込み深さシールが貼付されていますので、使用条件以上基礎に埋め込んでください。
・ホールダウン金物とは別売りになりますので、事前に別途ご注文ください。

材質	JIS G 3112　SD345
表面処理	JIS H 8610　電気亜鉛めっき　Ep-Fe/Zn 8/CM2
評定機関	（一財）日本建築センター
耐力	短期許容耐力：54 kN
入数	1セット
付属品（1セットあたり）	六角ナット　M16　･･･ 1ケ
