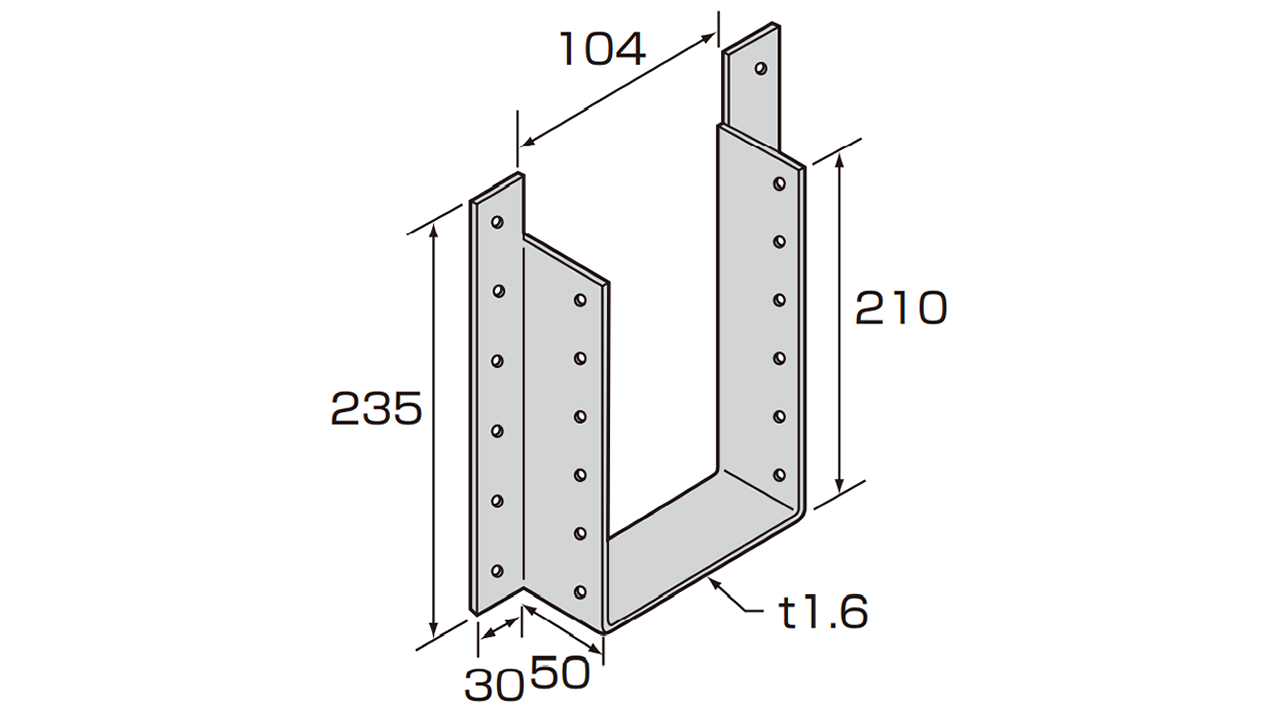

SBH-24WWB

用途

・梁の接合部に支持点が無い場合の梁の緊結に使用します。

注意

・必ずドリルねじ（d=4.8㎜×24本）で接合してください。
・床梁及び受け材厚みは1.2mm以上とします。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	設計耐力（長期）：17.4 kN
承認等	スチールハウス協会　Sマーク登録
使用接合具	ドリルねじ（d=4.8㎜）　･･･ 24本
