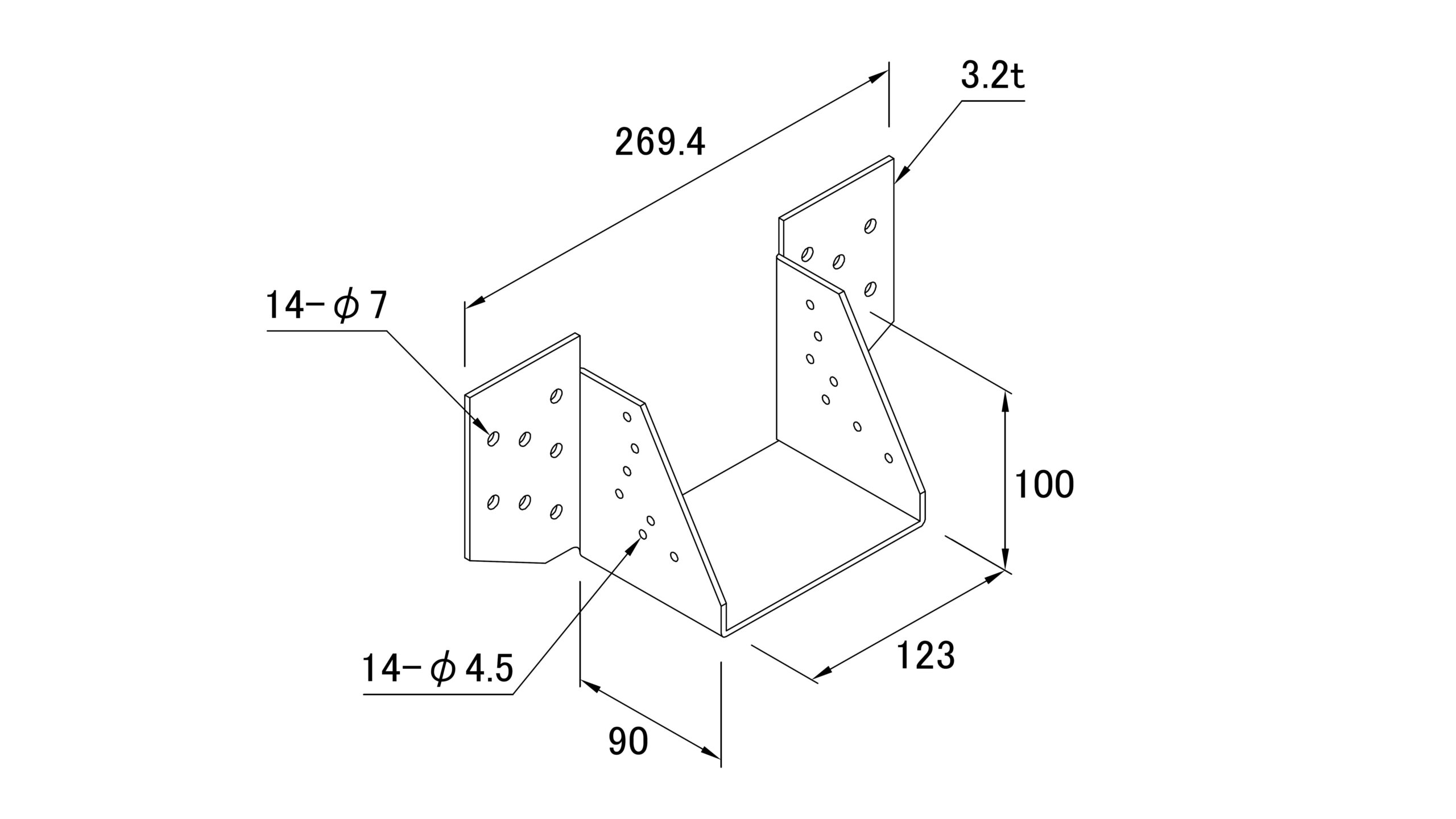

GTV-RW-LS
新発売
【GTR-W】の後継品
用途

・ネイルプレートトラスを金物で受ける時に使用します。
・たるき・天井根太を金物で受ける時に使用します。

特徴

・ハウスプラス確認検査(株)で強度試験を行い耐力を確認しています。

注意

・必ず太めくぎ(トラス … ZN90×14本)、MDビス(受け材 … SDS-75×14本)で接合してください。

材質
  • JIS G 3302 SGH400
表面処理
  • Z27
試験機関
  • <集成材> ハウスプラス確認検査㈱ 受付番号:HP22-KT127
  • <SPF製材> 社内確認
耐力
  • <集成材> 長期許容耐力(250年相当):14.0 kN  ※(短期基準接合耐力 28.0kN 基準終局耐力 47.6kN)
    (トラス ・・・ SPF製材 | 受け材 ・・・ SPF集成材E105-F300)
  • <SPF製材> 長期許容耐力(250年相当):11.8 kN  ※(短期基準接合耐力 23.6kN 基準終局耐力 39.9kN)
    (トラス、受け材 ・・・ SPF製材)
  •  ※2007年枠組壁工法建築物構造計算指針:P.79(8)金物接合に基づき算出
  •   発行:(一社)日本ツーバイフォー建築協会
入数
  • 10セット
付属品(1セットあたり)
  • 太めくぎ ZN90 ・・・ 14本
  • MDビス SDS-75 ・・・ 14本

関連資料(カタログ・耐力性能表・承認書)
Documents

カタログ(オリジナル金物)

PDFで開く ダウンロード

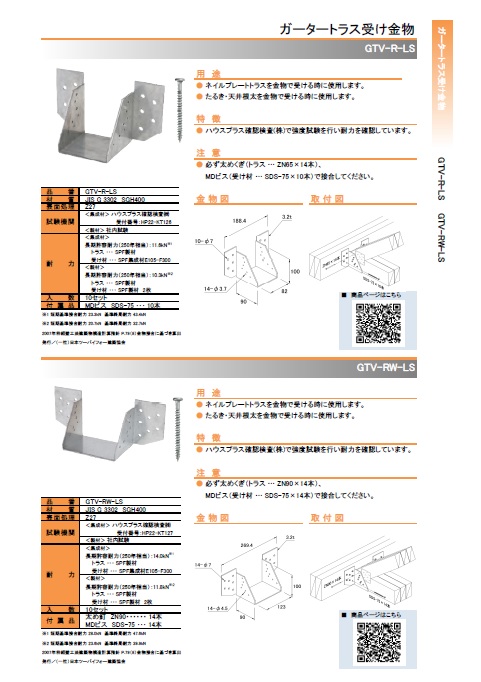

GTV-RW-LS フライヤー
