LSI-A

床根太高さ 302mm 対応

用途

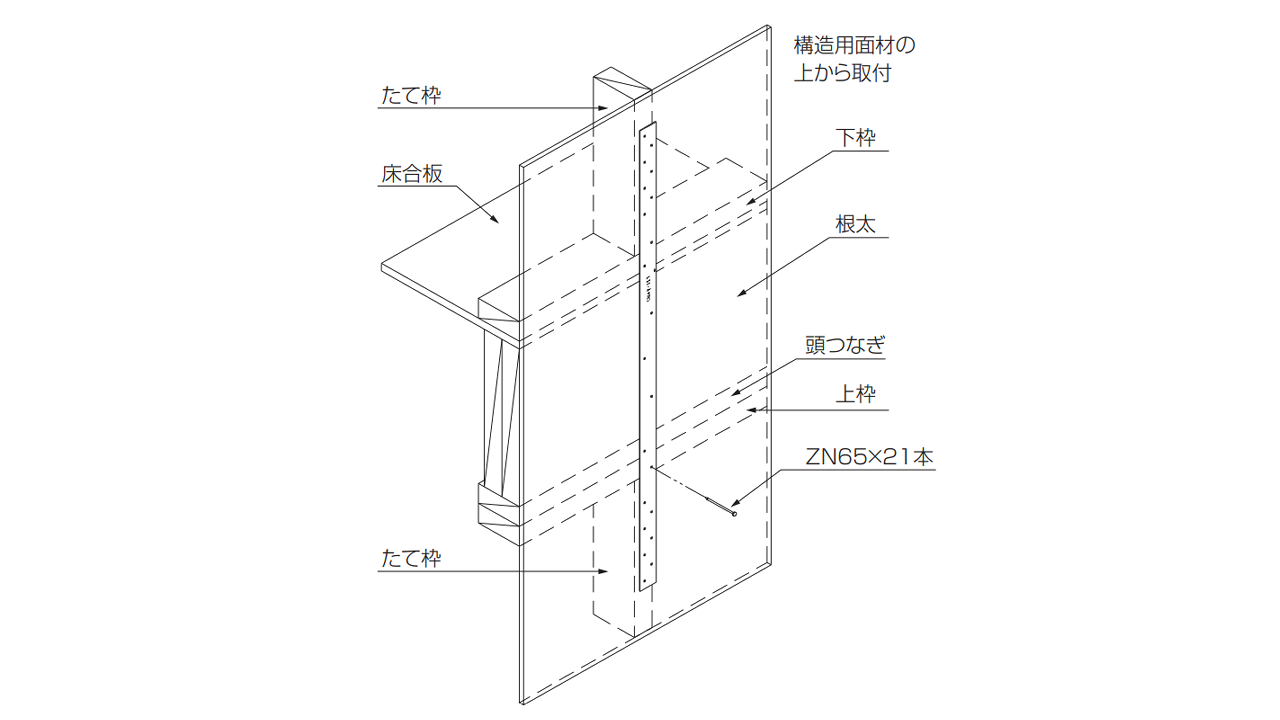

・上下階の壁枠組の接合に使用します。

特徴

・床根太高さ＝302mmに対応した形状になっています。

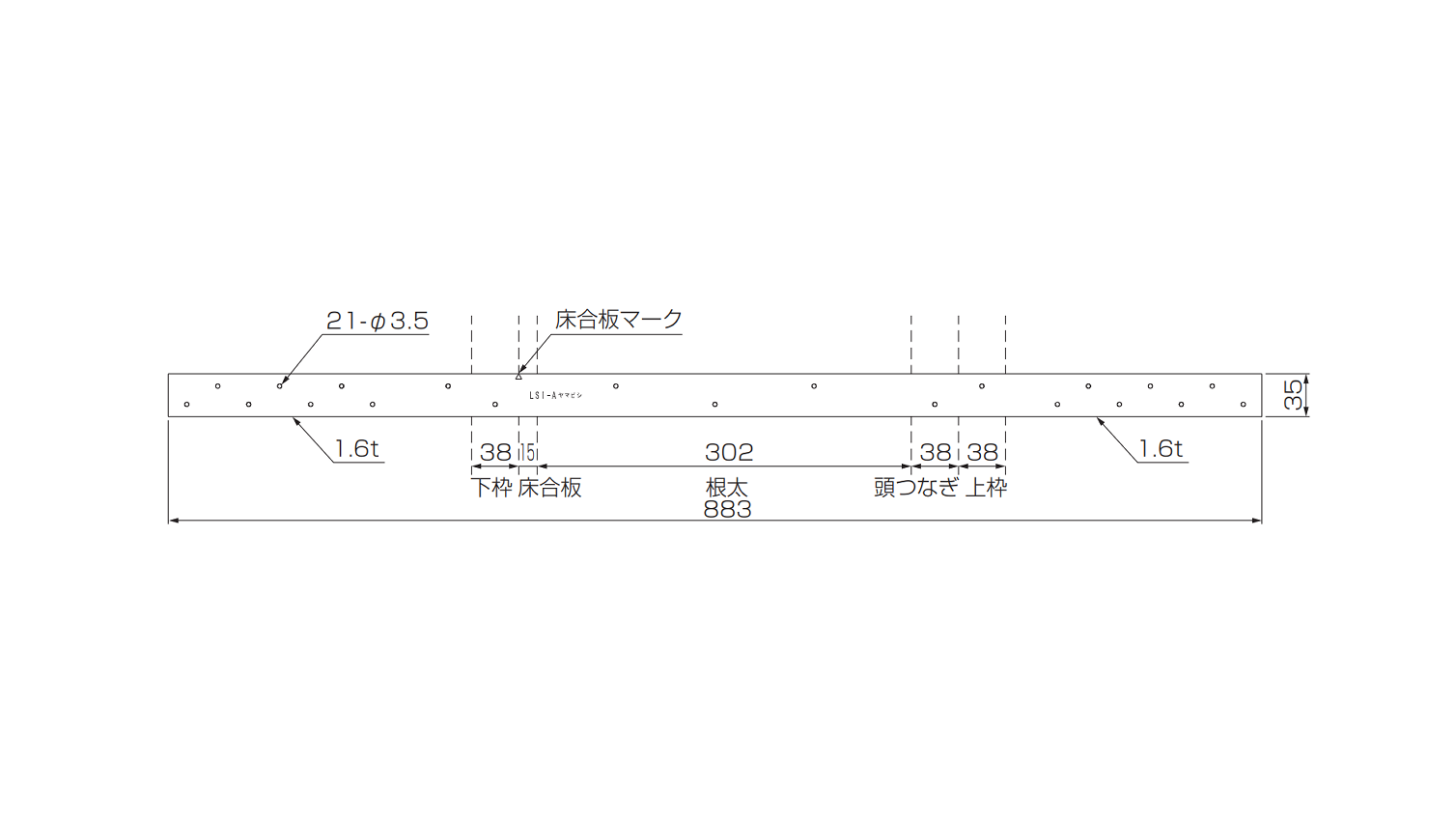

・床合板の位置に簡単に合わせられる様、合板位置マークを付けています。
・（一財）ベターリビングで強度試験を行い、CマークのS-65相当以上の耐力を確認しています。

注意

・屋根葺き材をのせる前に釘打ちしますと、屋根葺き材の重みで膨らみますので、屋根葺き材をのせてから釘打ちしてください。
・必ず太めくぎ（ZN65×21本）で接合してください。

材質	JIS G 3323　SGMH400
表面処理	K27
試験機関	（一財）ベターリビング　試験成績書：第09-1570 号-1

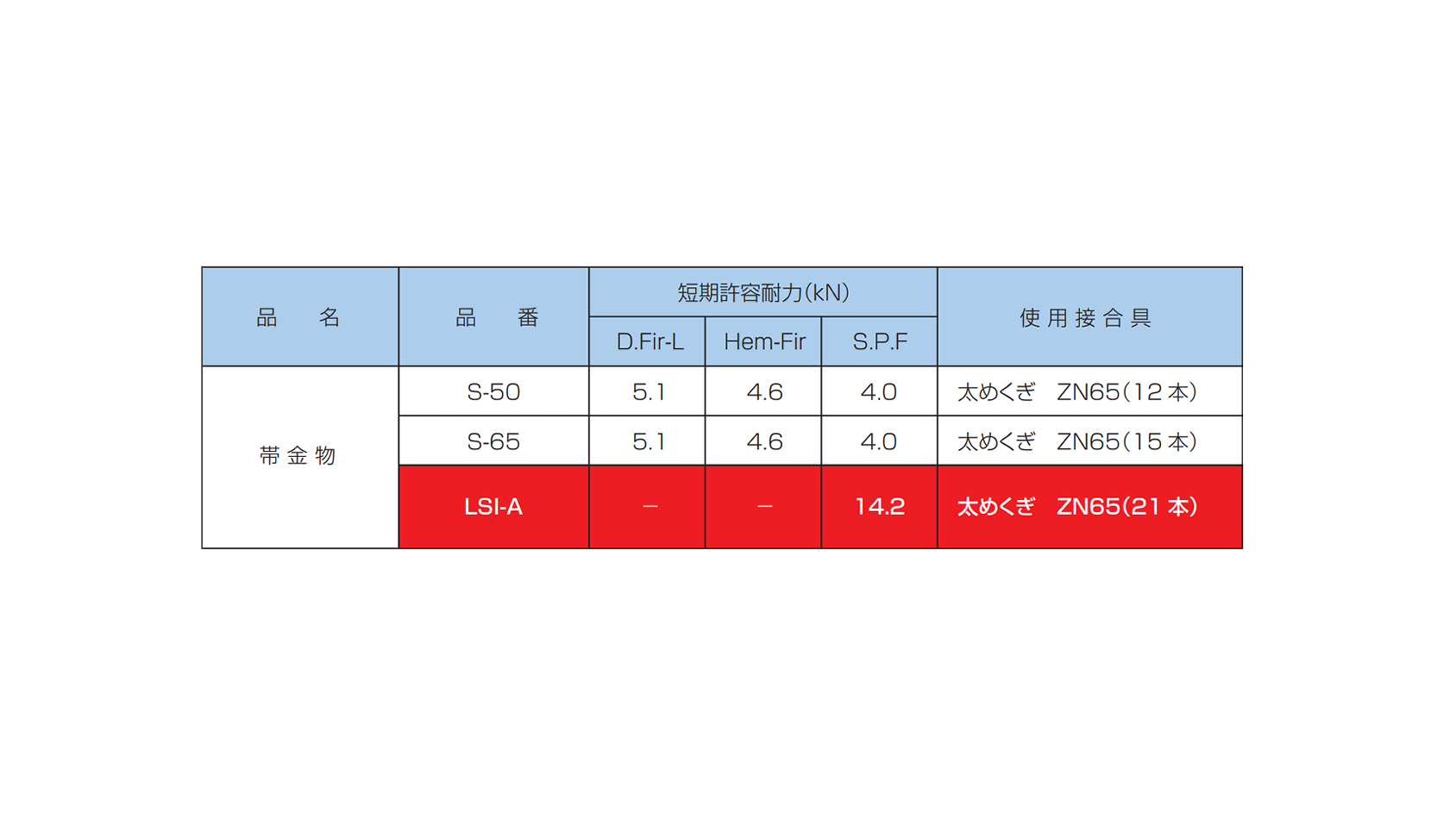

耐力	短期許容耐力：14.2 kN （接合部倍率 2.6）（たて枠 … SPF製材）
入数	30ケ

類似商品

Similar Products

関連資料（カタログ・耐力性能表・承認書）

Documents

カタログ（オリジナル金物）

PDFで開くダウンロード

関連資料
（図面・試験成績書）

Documents

製品			図面		試験成績書
製品			PDFで開く	ダウンロード	PDFで開く	ダウンロード
製品			図面		試験成績書
製品			PDFで開く	ダウンロード	PDFで開く	ダウンロード
帯金物	LSI-A	製品詳細

帯金物

LSI-A
製品詳細

図面
PDFで開くダウンロード

試験成績書
