BH-120 356
受注生産品
用途

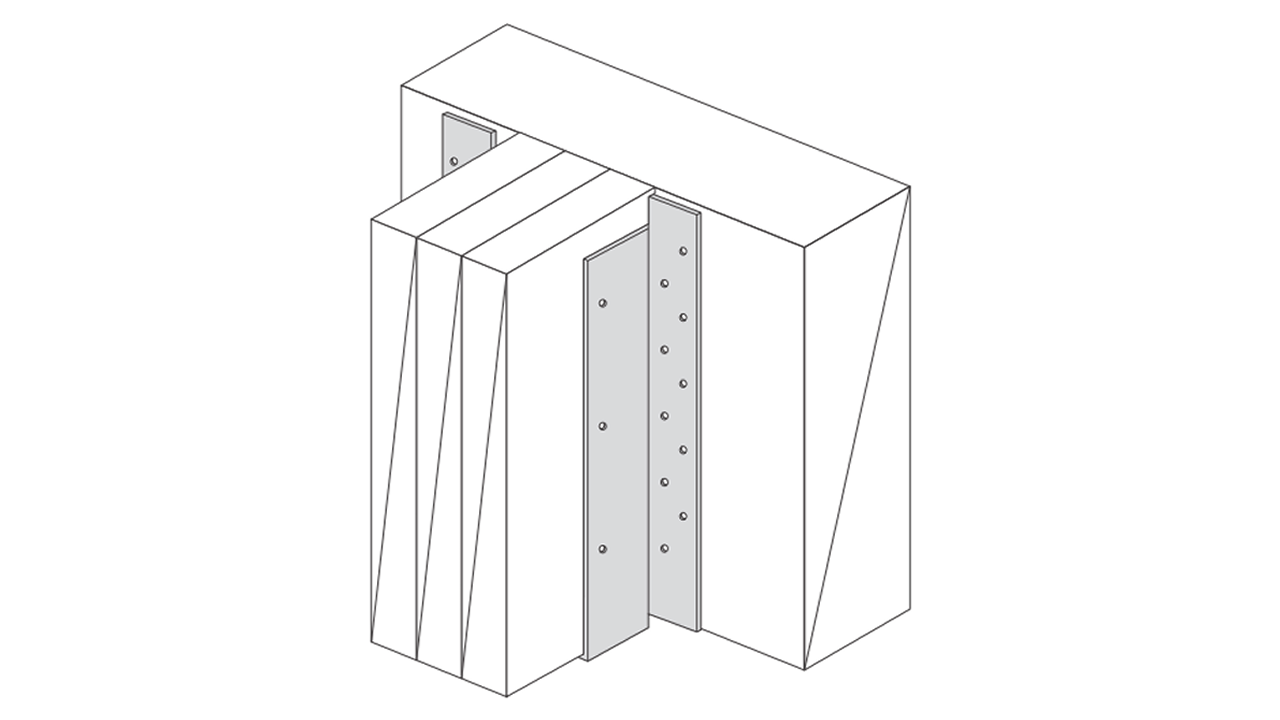

・梁(3-38×356 LSL)を金物で受ける時に使用します。

注意

・必ず太めくぎ(梁 … ZN65×6本、受け材 … ZN90×20本)で接合してください。

材質
  • JIS G 3302 SGHCまたはSGCC
表面処理
  • Z27
付属品(1セットあたり)
  • 太めくぎ ZN90 ・・・ 20本

関連資料(カタログ・耐力性能表・承認書)
Documents

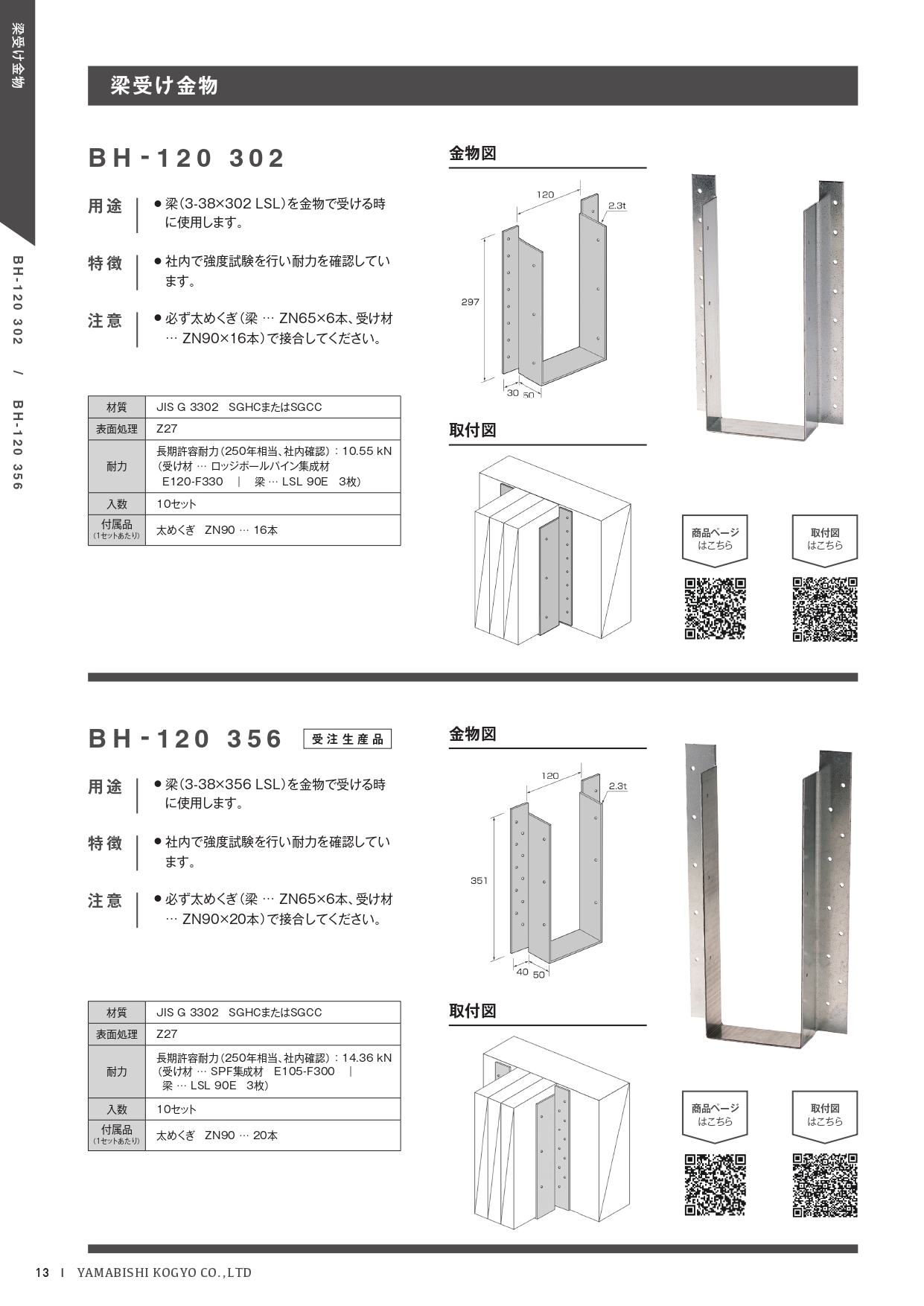

カタログ(オリジナル金物)

PDFで開く ダウンロード

関連資料
(図面・試験成績書)
Documents

製品 図面 試験成績書
PDFで
開く
ダウン
ロード
PDFで
開く
ダウン
ロード
製品 図面 試験成績書
PDFで
開く
ダウン
ロード
PDFで
開く
ダウン
ロード

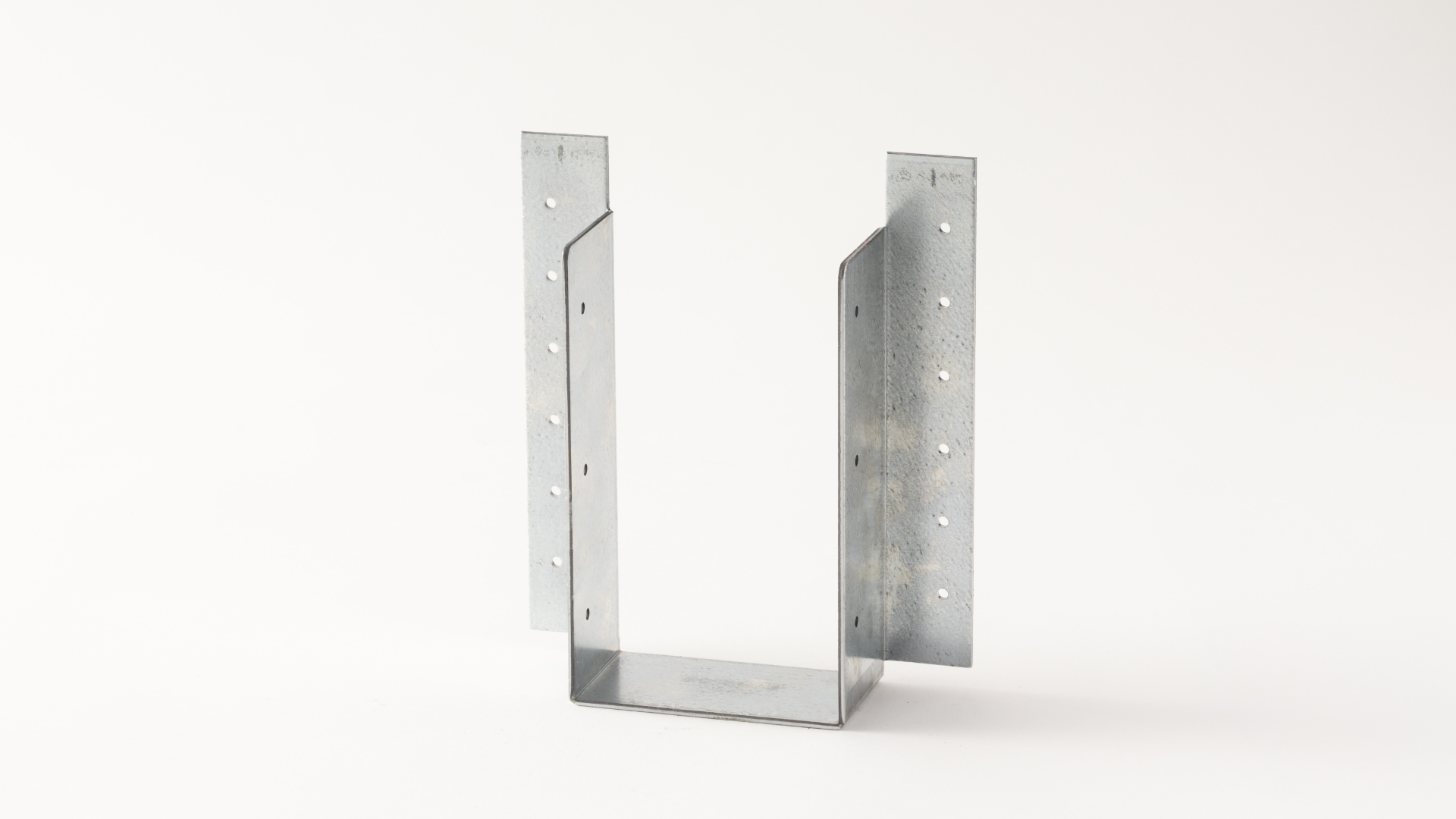

梁受け金物(釘タイプ) BH-408・410

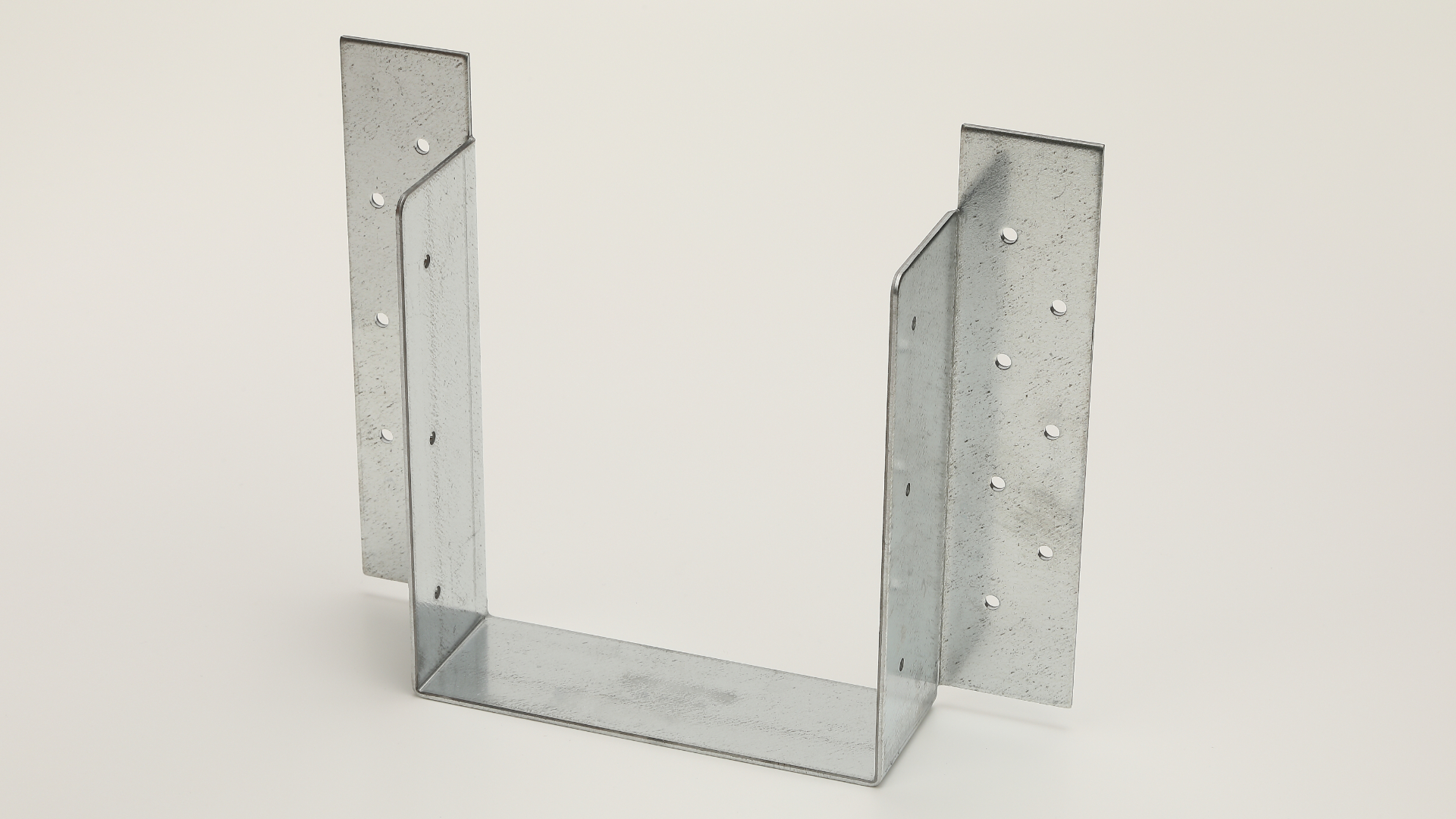

梁受け金物(釘タイプ) BH-608・610
