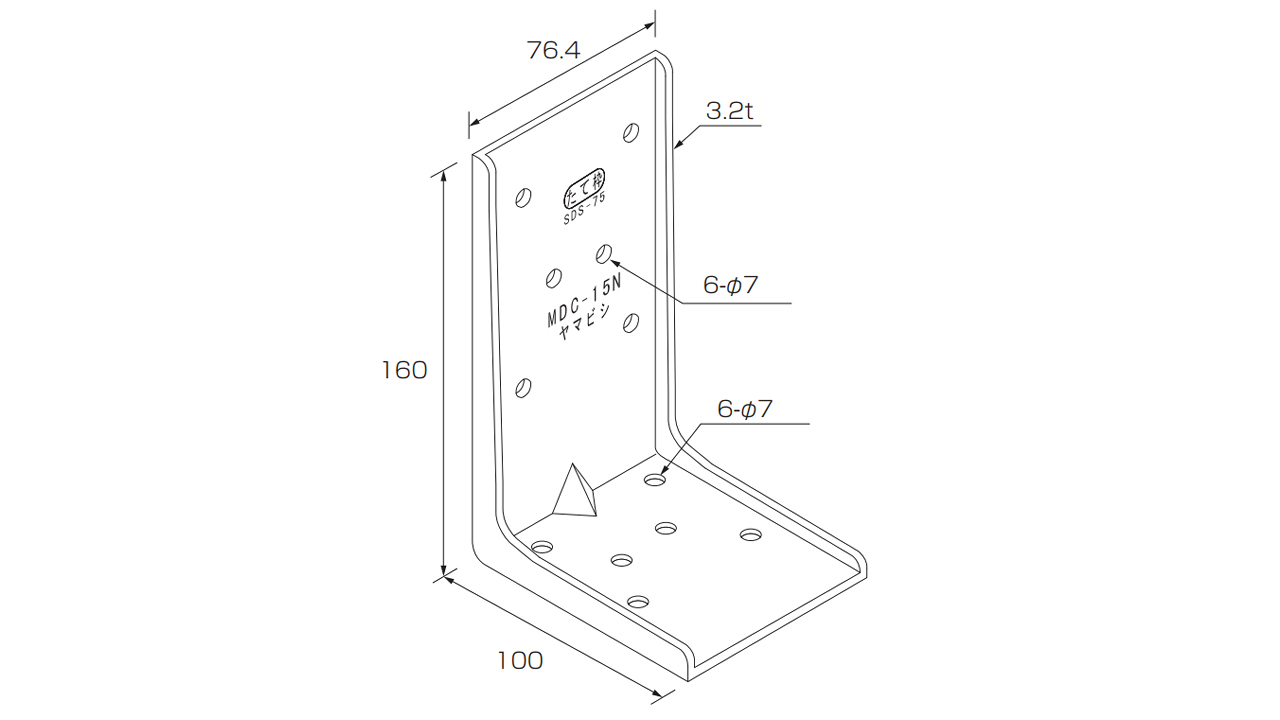

MDC-15N(120)
用途

・横架材とたて枠の接合に使用します。

特徴

・ボルトを使用せず、ビスのみで施工出来ますので現場のスピードアップが図れます。
・ビスの長さが120ミリなので、合板がない場合でも土台を突き抜けてしまう事がありません。

注意

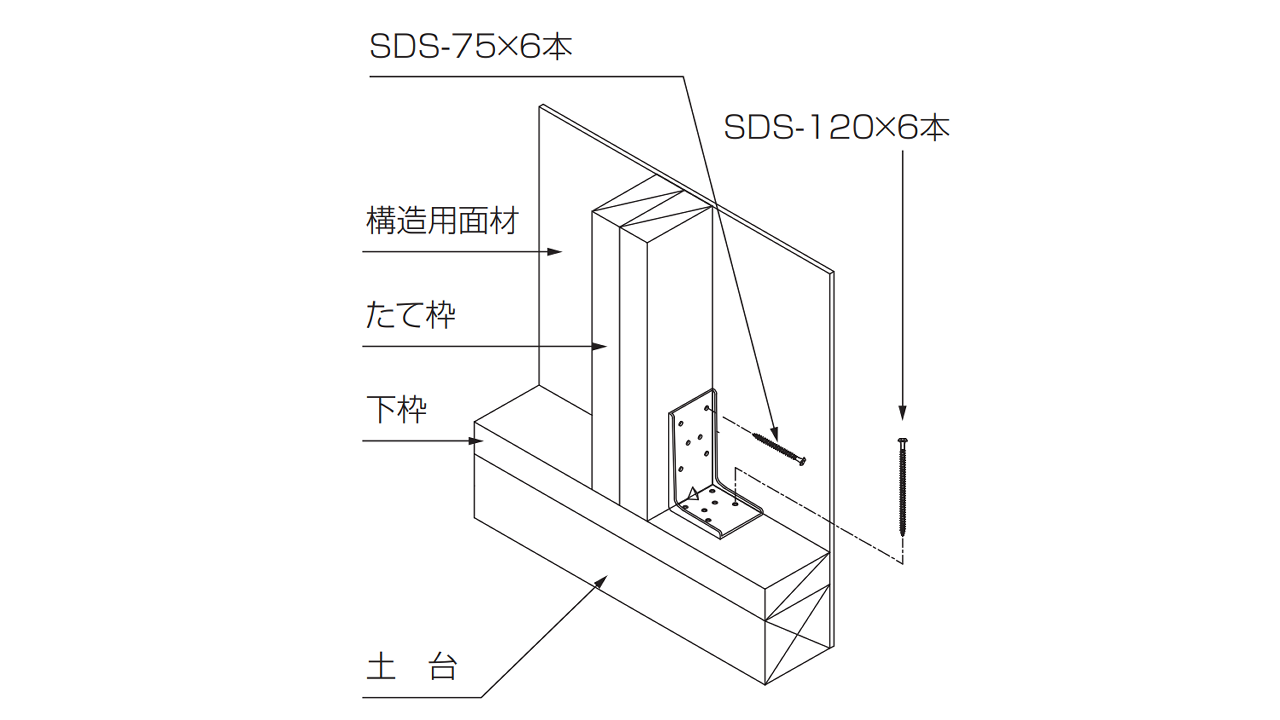

・必ずMDビス(たて枠 … SDS-75×6本、横架材 … SDS-120×6本)で接合してください。
・1階柱脚部に使用する場合は、事前に使用条件を別途ご検討ください。

材質
  • JIS G 3302 SGHCまたはSGCC
表面処理
  • Z27
耐力
  • 短期許容耐力(社内確認):18.01 kN (接合部倍率 3.3)
入数
  • 25セット

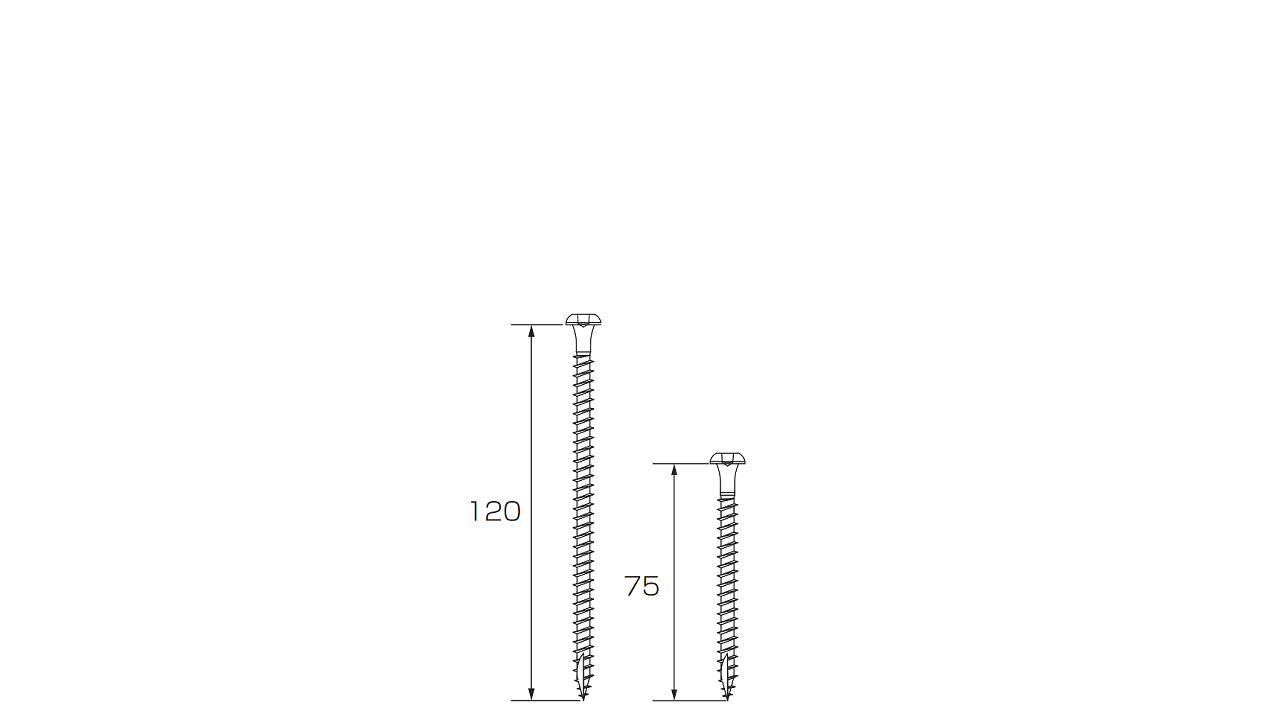

付属品(1セットあたり)
  • MDビス SDS-75 ・・・ 6本
  • MDビス SDS-120 ・・・ 6本

関連資料(カタログ・耐力性能表・承認書)
Documents

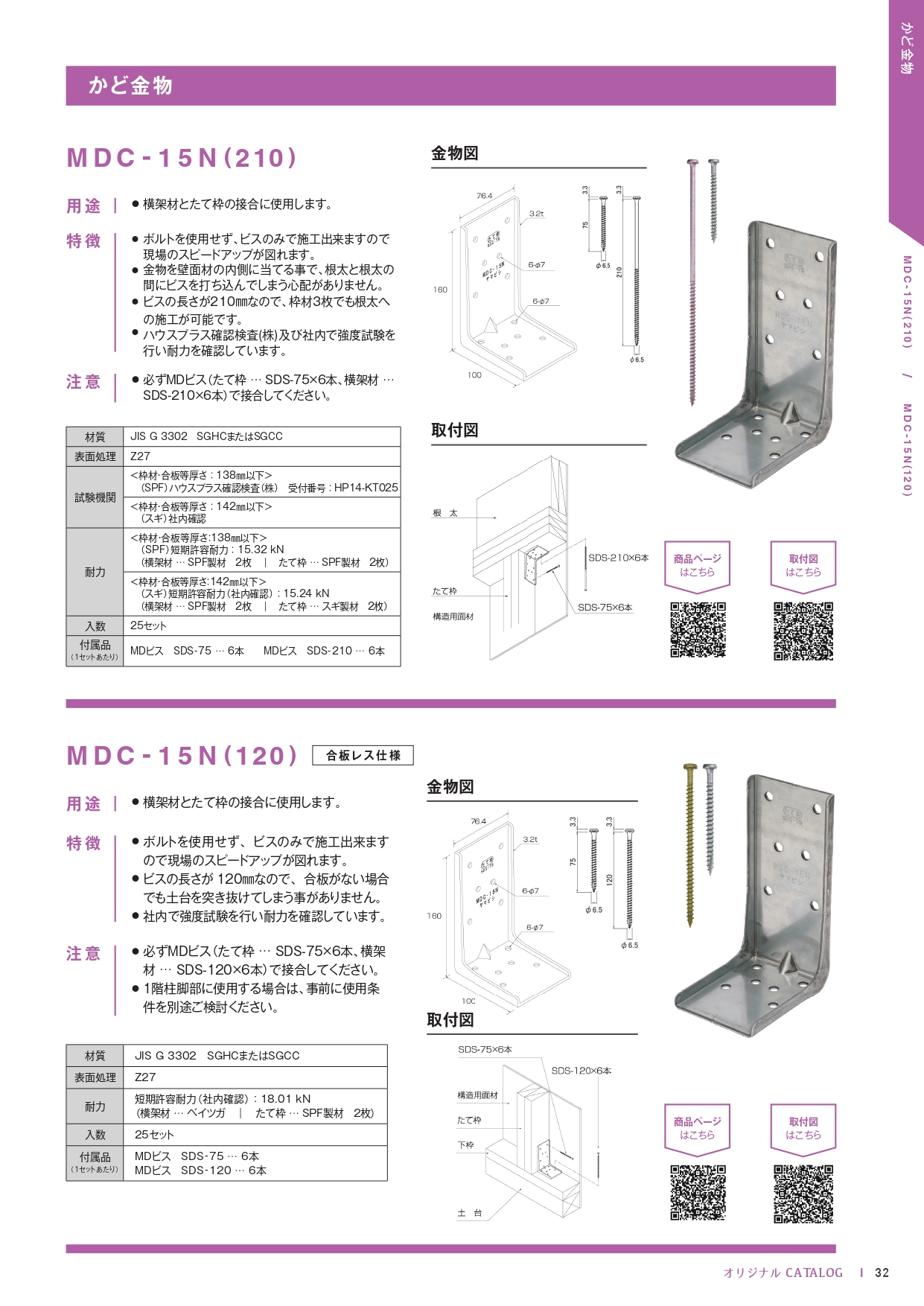

カタログ(オリジナル金物)
