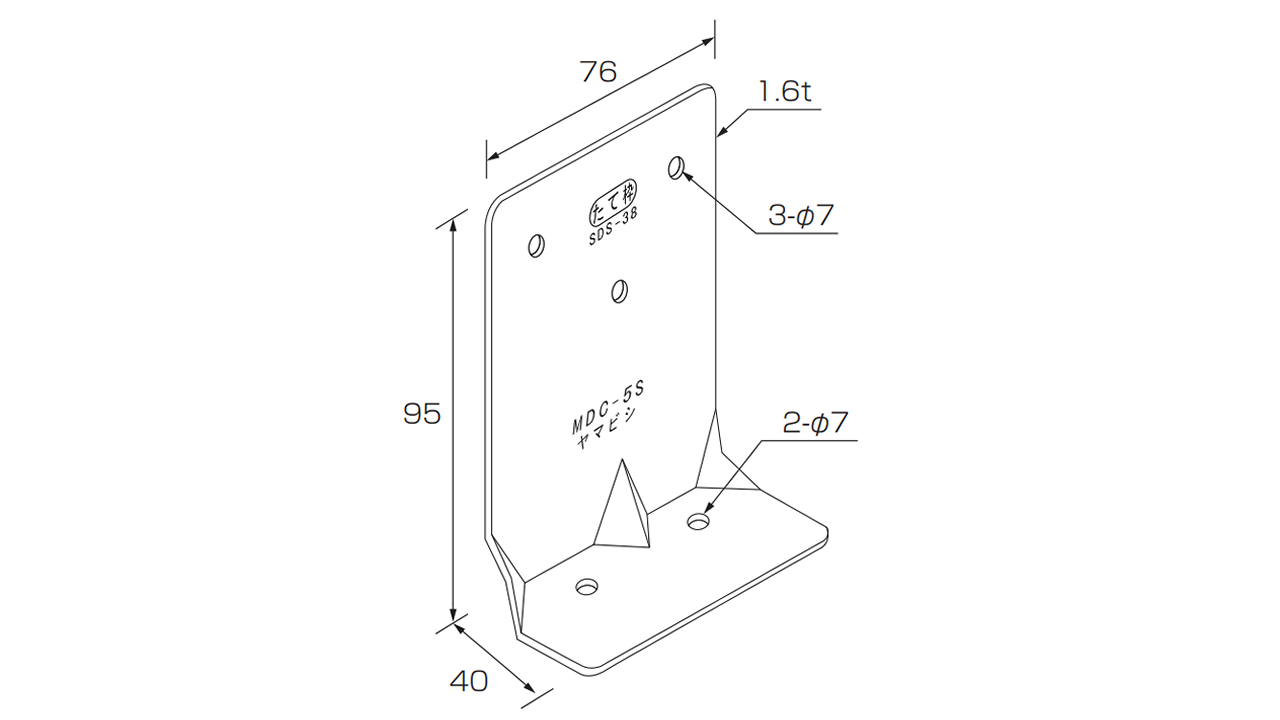

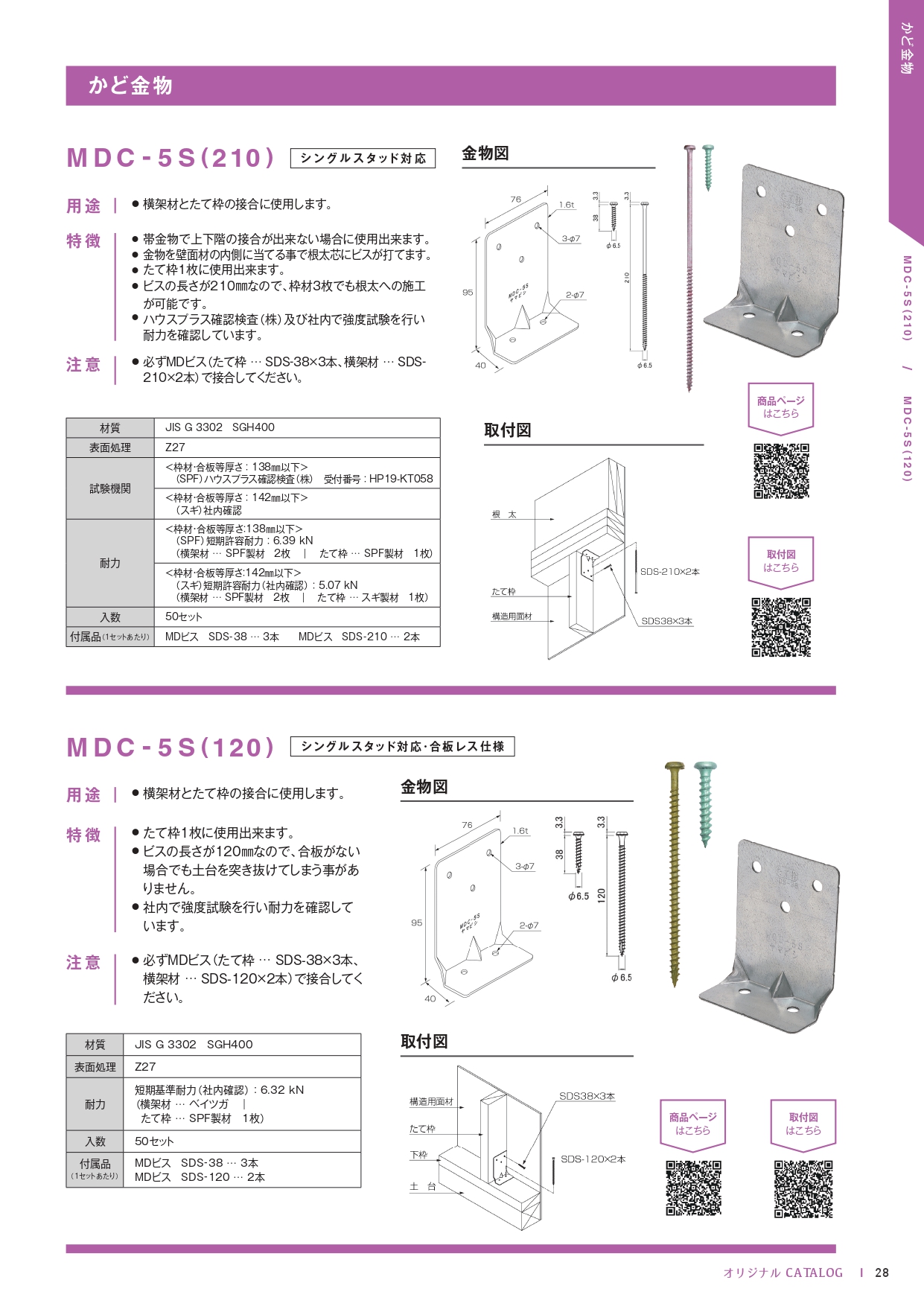

MDC-5S（120）

シングルスタッド対応

用途

・横架材とたて枠の接合に使用します。

特徴

・帯金物で上下階の接合が出来ない場合に使用出来ます。
・シングルスタッドで使用出来ます。
・ビスの長さが120ミリなので、合板がない場合でも土台を突き抜けてしまう事がありません。

注意

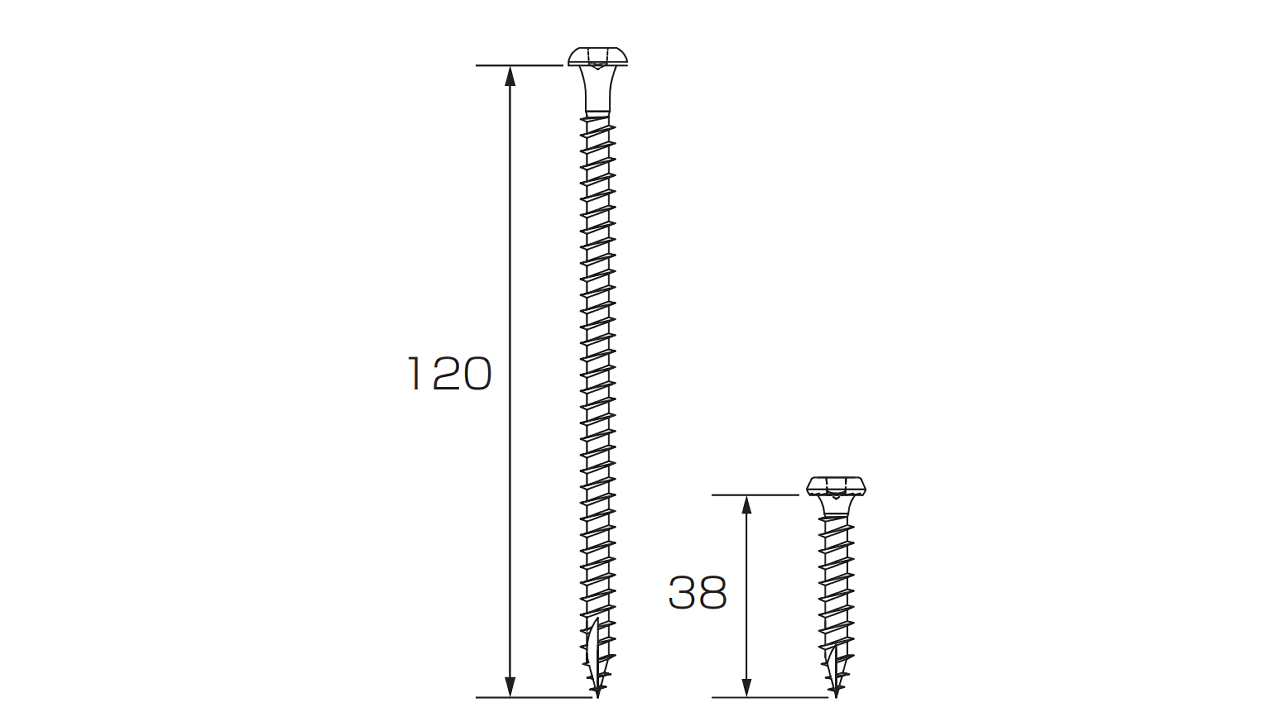

・必ずMDビス（たて枠 … SDS-38×3本、横架材 … SDS-120×2本）で接合してください。

材質	JIS G 3302　SGH400
表面処理	Z27
耐力	短期許容耐力（社内確認）：6.32 kN （接合部倍率 1.1）
入数	50セット

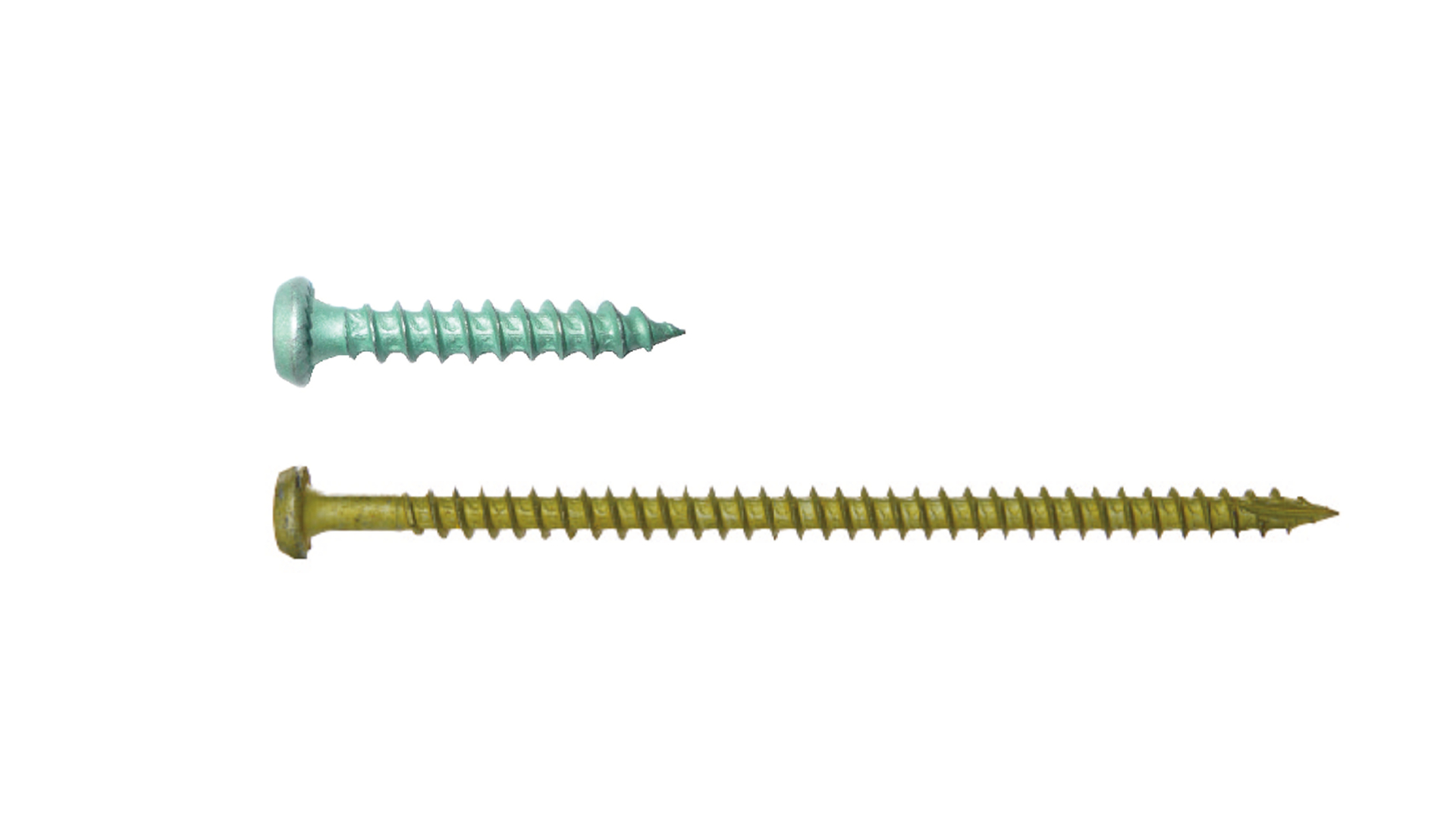

付属品（1セットあたり）	MDビス　SDS-38　･･･ 3本 MDビス　SDS-120　･･･ 2本

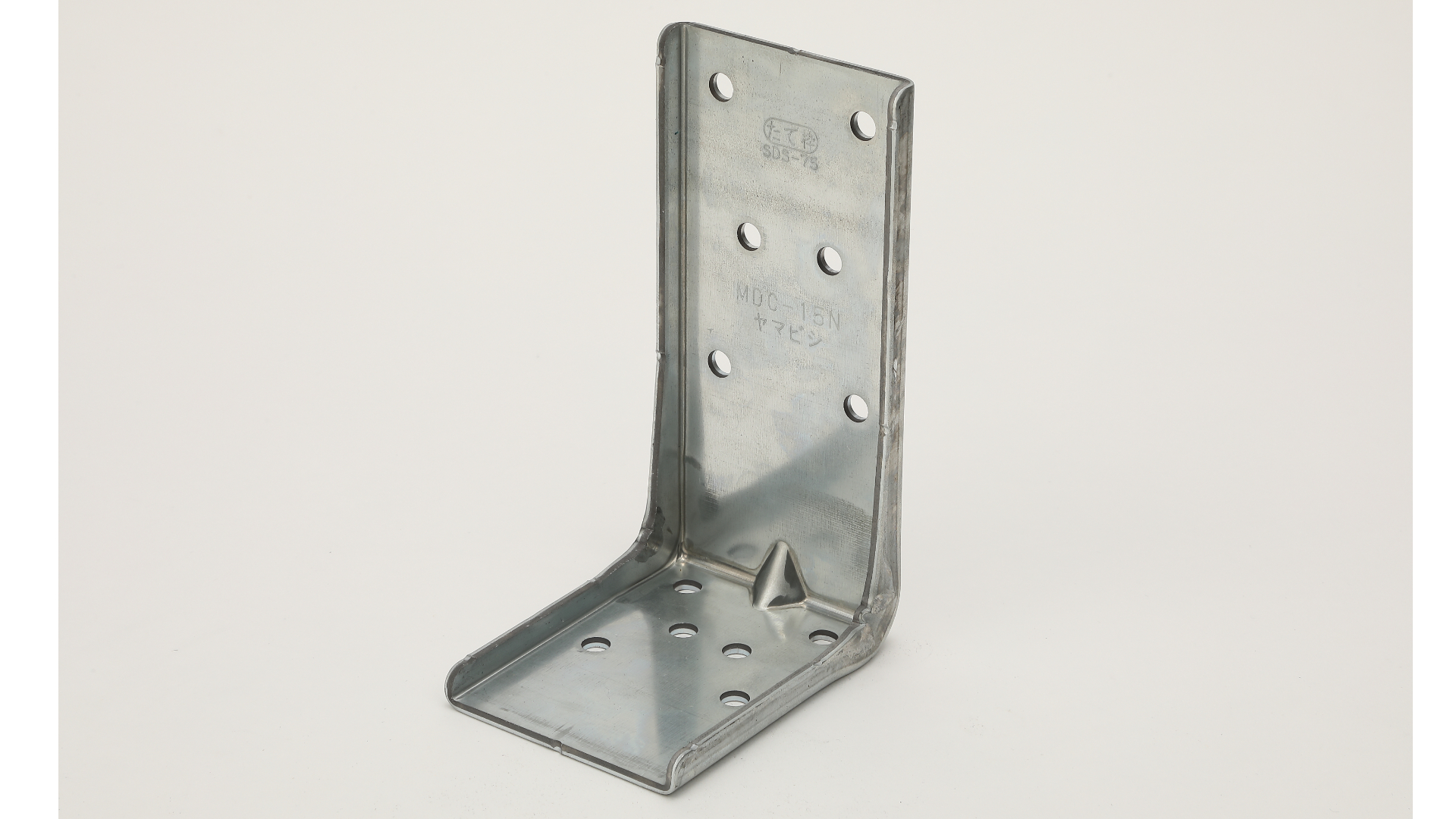

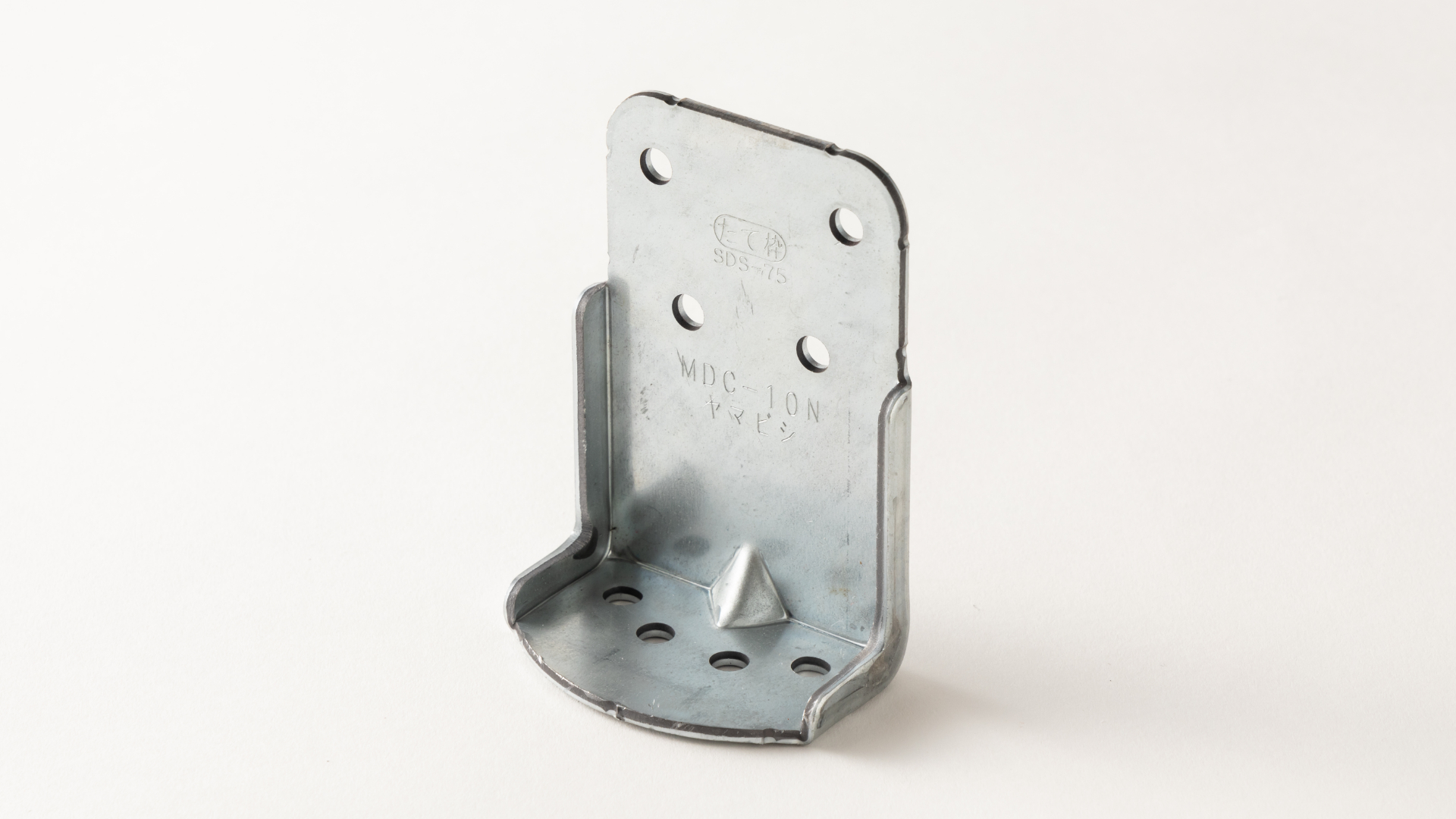

類似商品
