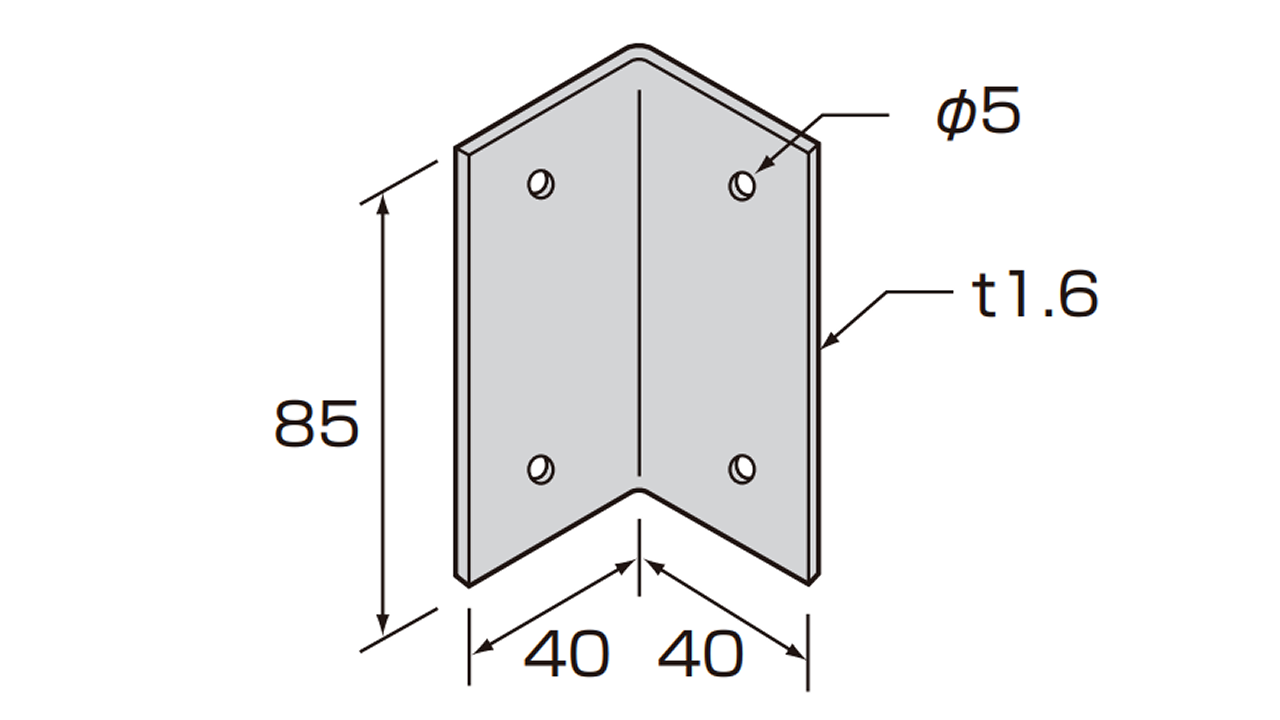

SJH-9

用途

・床根太・垂木・屋根根太又は天井根太の接合部に支持点が無い場合の緊結に使用します。

注意

・必ずドリルねじ（d=4.8㎜×4本）で接合してください。
・床根太および床梁の厚みは1.2mm以上とします。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	設計耐力（長期）：2.90 kN
承認等	スチールハウス協会　Sマーク登録
使用接合具	ドリルねじ（d=4.8㎜）　･･･ 4本
