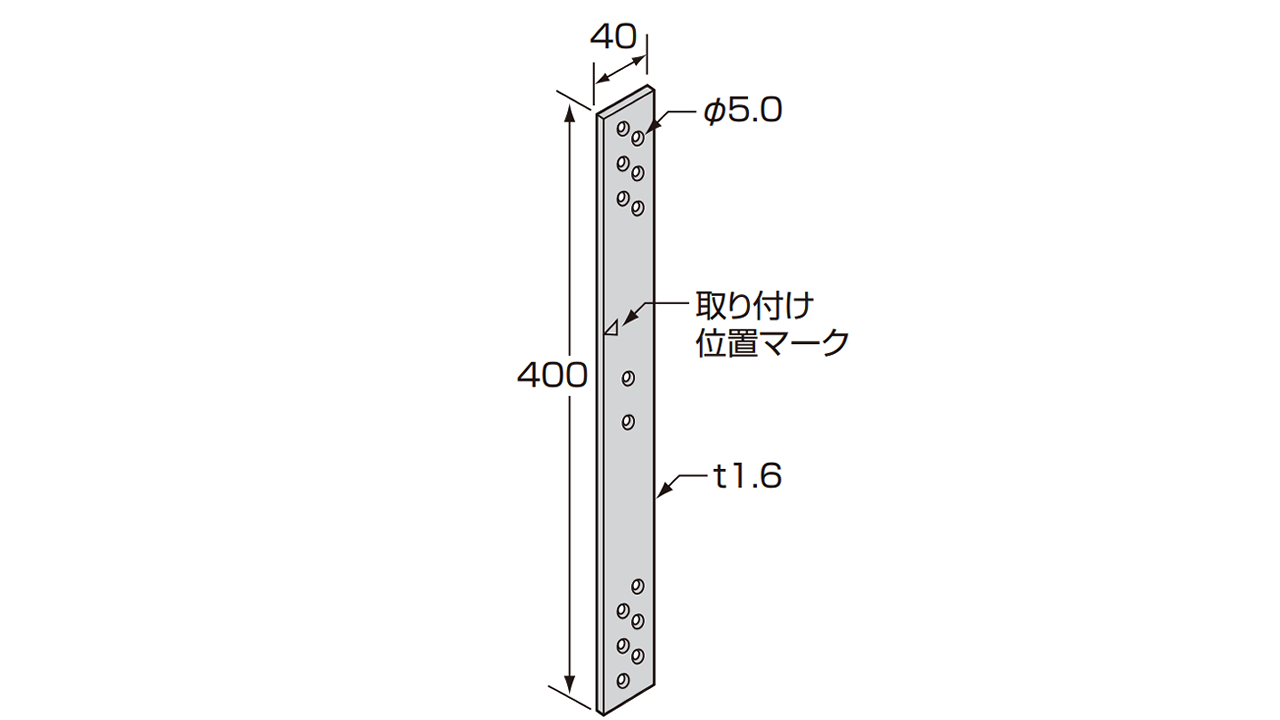

SS-05-40N

用途

・木土台等と壁の緊結に使用します。

注意

・必ずドリルねじ（d=4.8㎜×14本）で接合してください。
・たて枠の厚みは1.0mm以上とします。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	設計耐力（短期）：5.00 kN
承認等	スチールハウス協会　Sマーク登録
使用接合具	ドリルねじ（d=4.8㎜）　･･･ 14本
