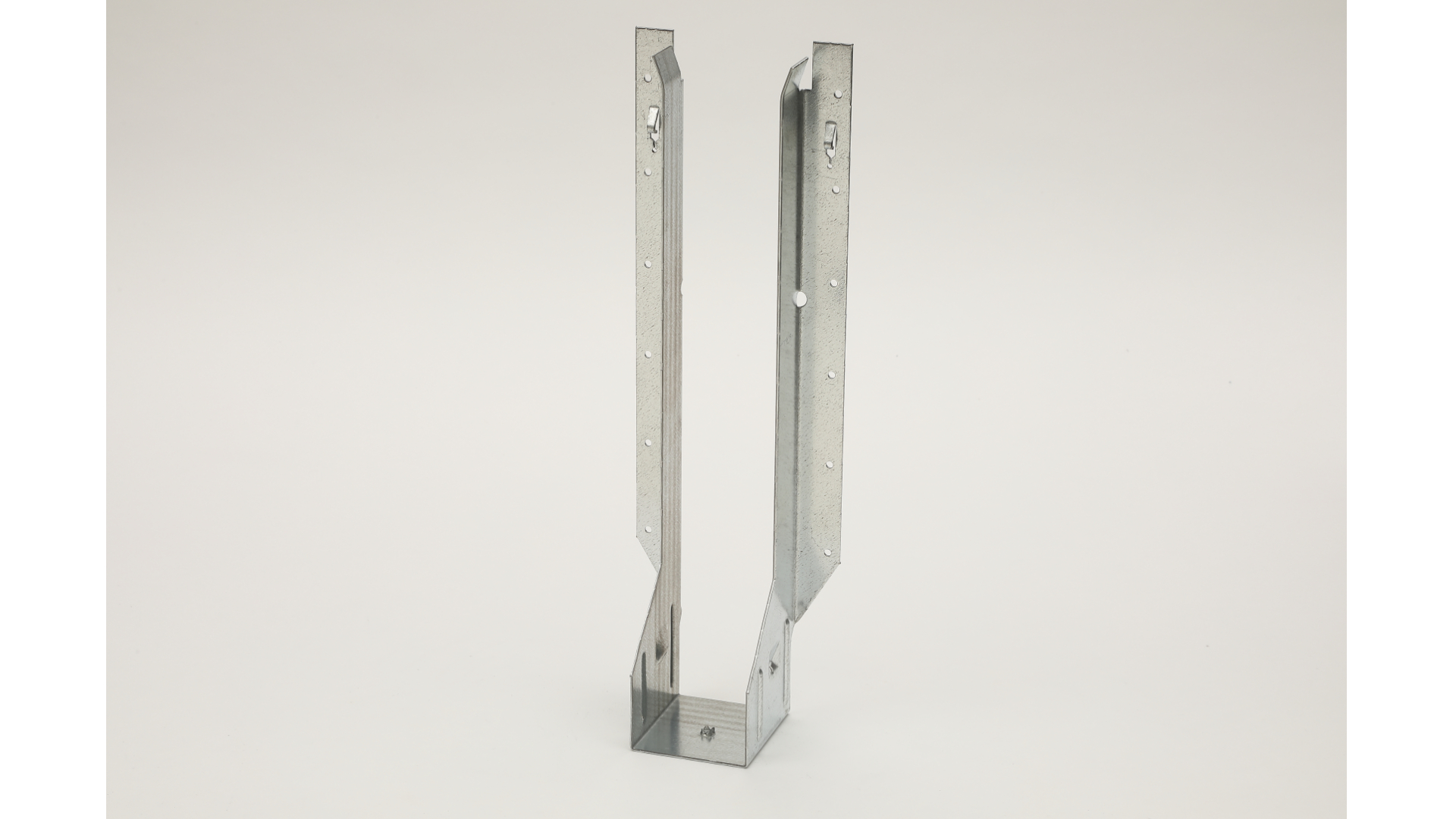

I-JOIST-W 118 356

用途

・根太（I-JOIST）を金物で受ける時に使用します。

特徴

・社内で強度試験を行い耐力を確認しています。

注意

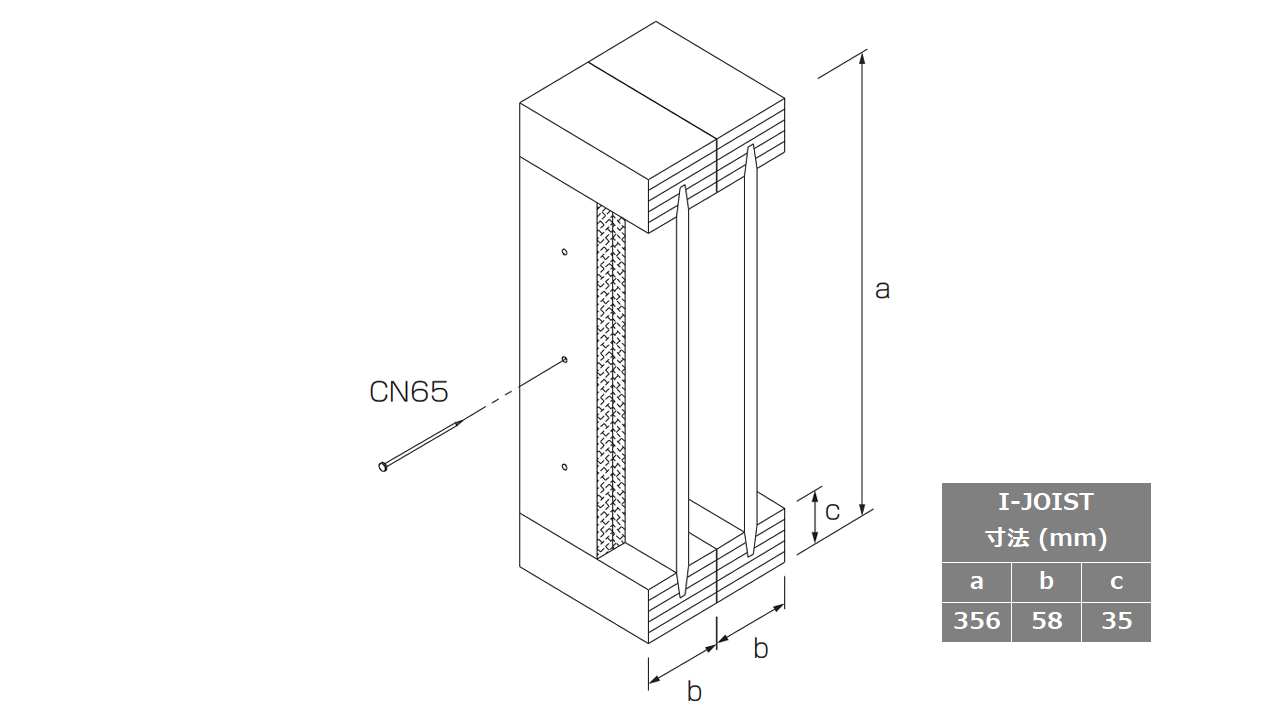

・必ず太めくぎ（I-JOIST … ZN65×6本、受け材 … ZN90×16本）で接合してください。
　（底部の穴は木材のセンターを確認する為の穴です。）
・耐力データの詳細は、試験成績書でご確認ください。
・I-JOIST端部にはウェブスティフナー及びフィラープレートが必要です。

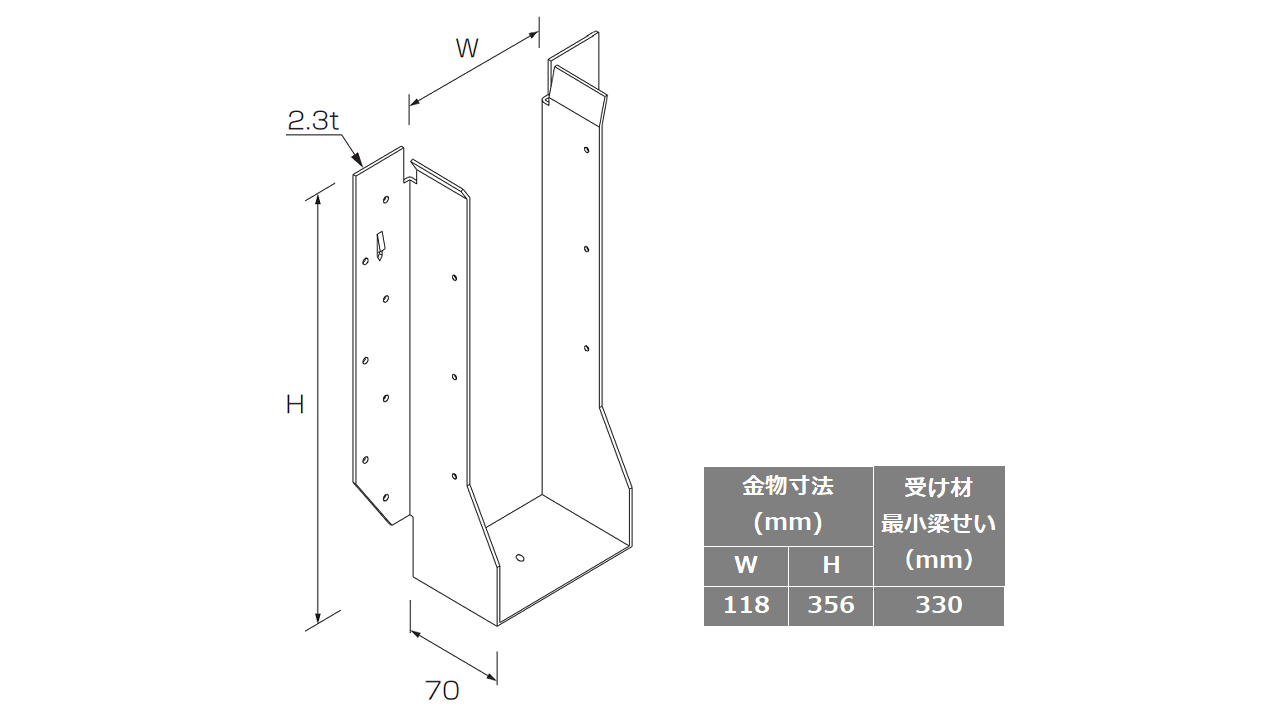

・受け材の最小梁せいは330mmとしてください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	長期許容耐力（250年相当、社内確認）：13.75 kN （受け材 … スプルース集成材　E105-F300　｜　根太 … I-JOIST　2枚）
入数	10セット
付属品（1セットあたり）	太めくぎ　ZN90　･･･ 16本
