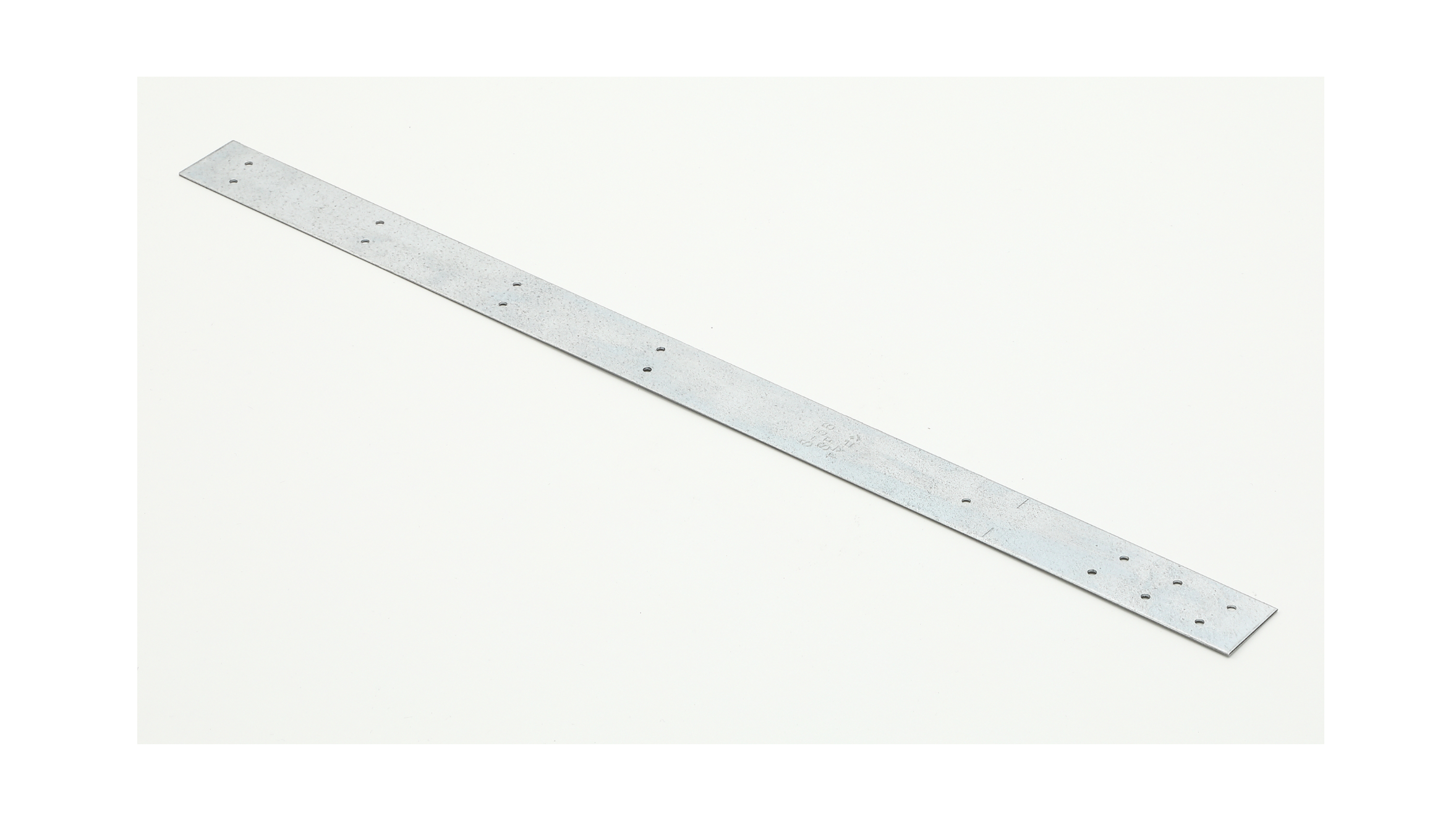

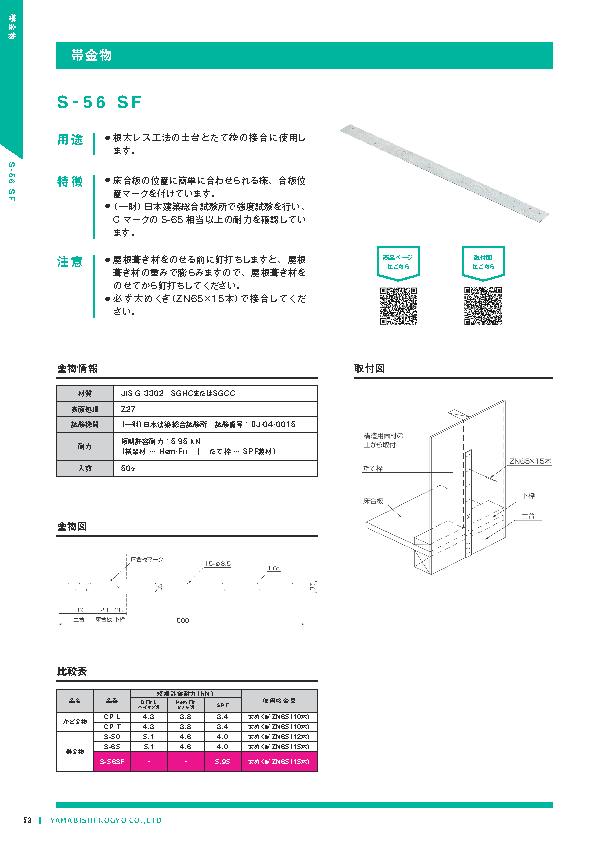

S-56 SF

根太レス工法対応

用途

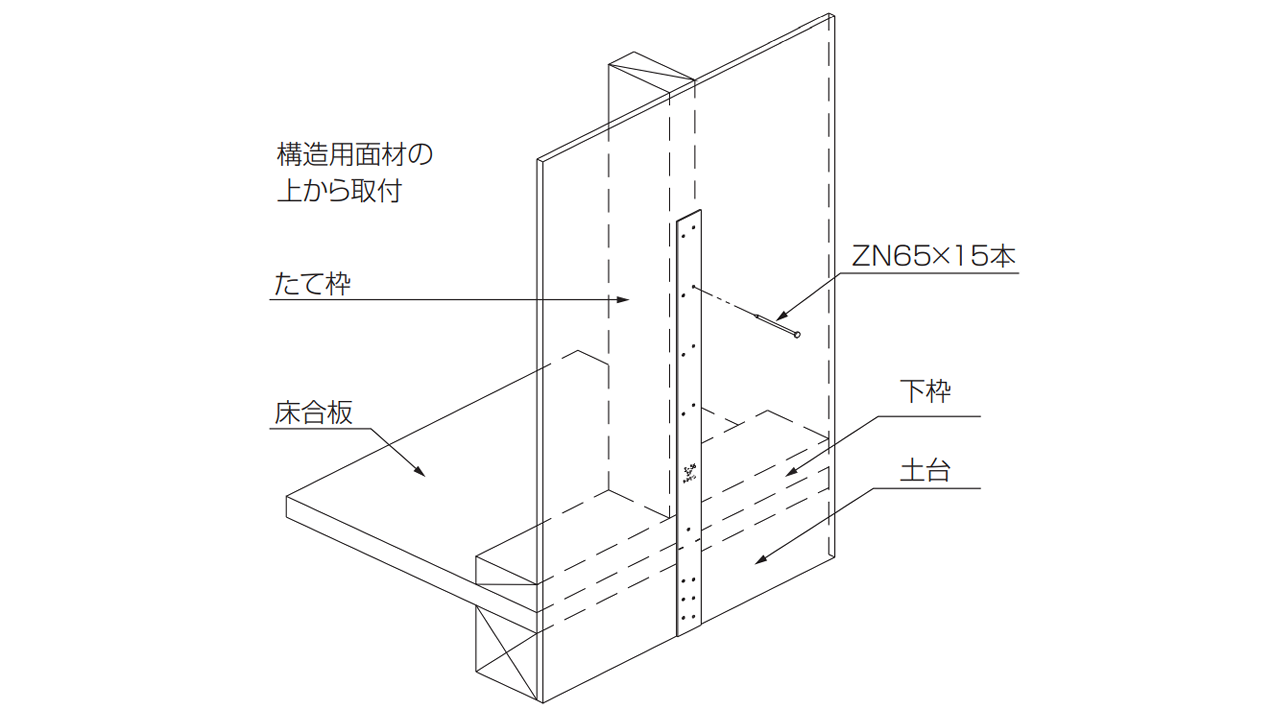

・根太レス工法の土台とたて枠の接合に使用します。

特徴

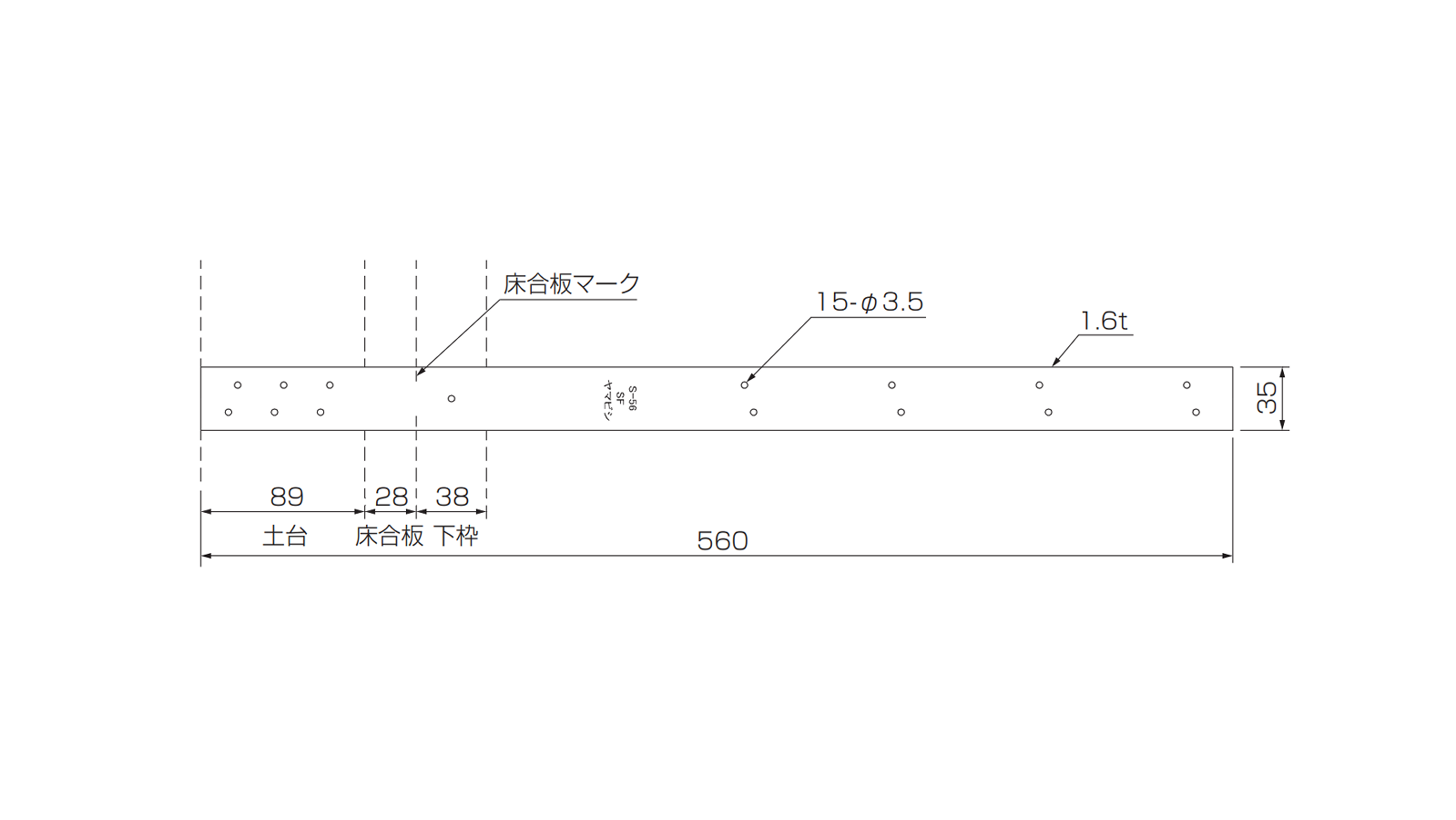

・床合板の位置に簡単に合わせられる様、合板位置マークを付けています。
・（一財）日本建築総合試験所で強度試験を行い、CマークのS-65相当以上の耐力を確認しています。

注意

・屋根葺き材をのせる前に釘打ちしますと、屋根葺き材の重みで膨らみますので、屋根葺き材をのせてから釘打ちしてください。
・必ず太めくぎ（ZN65×15本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	（一財）日本建築総合試験所　試験番号：ⅡJ-04-0015

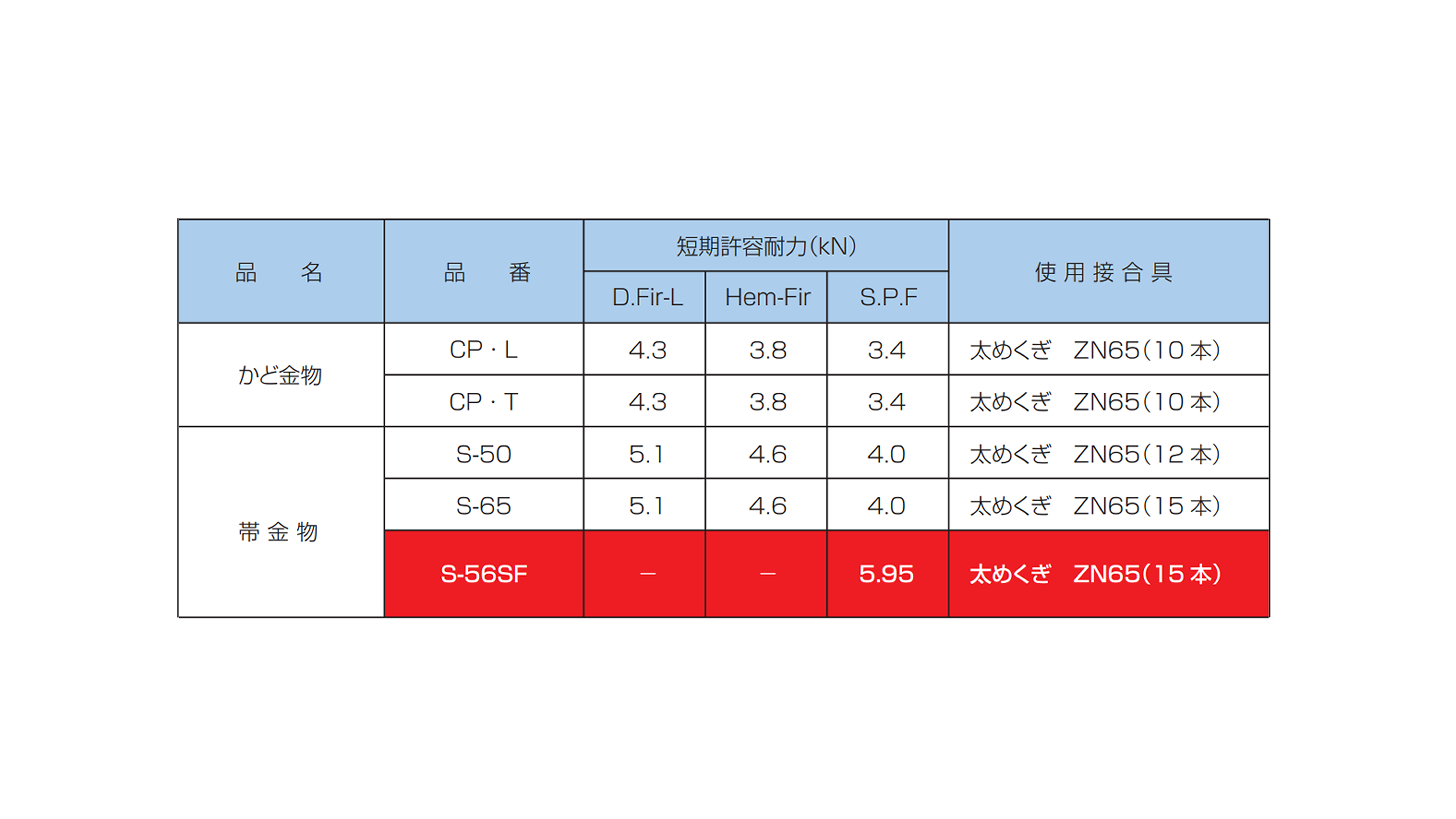

耐力	短期許容耐力：5.95 kN （接合部倍率 1.1）（横架材 … Hem-Fir　｜　たて枠 … SPF製材）
入数	50ケ
