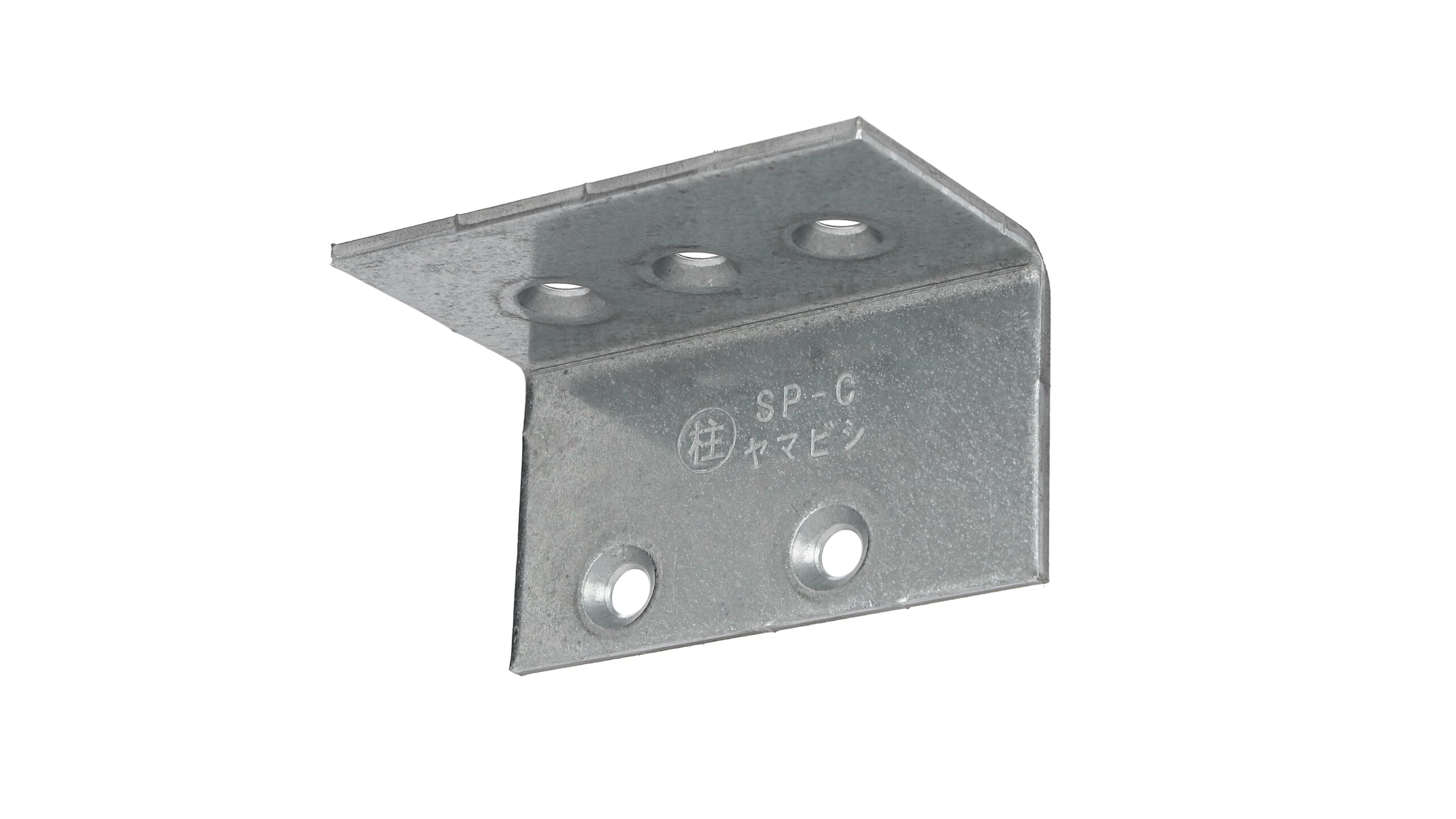

SP-C

用途

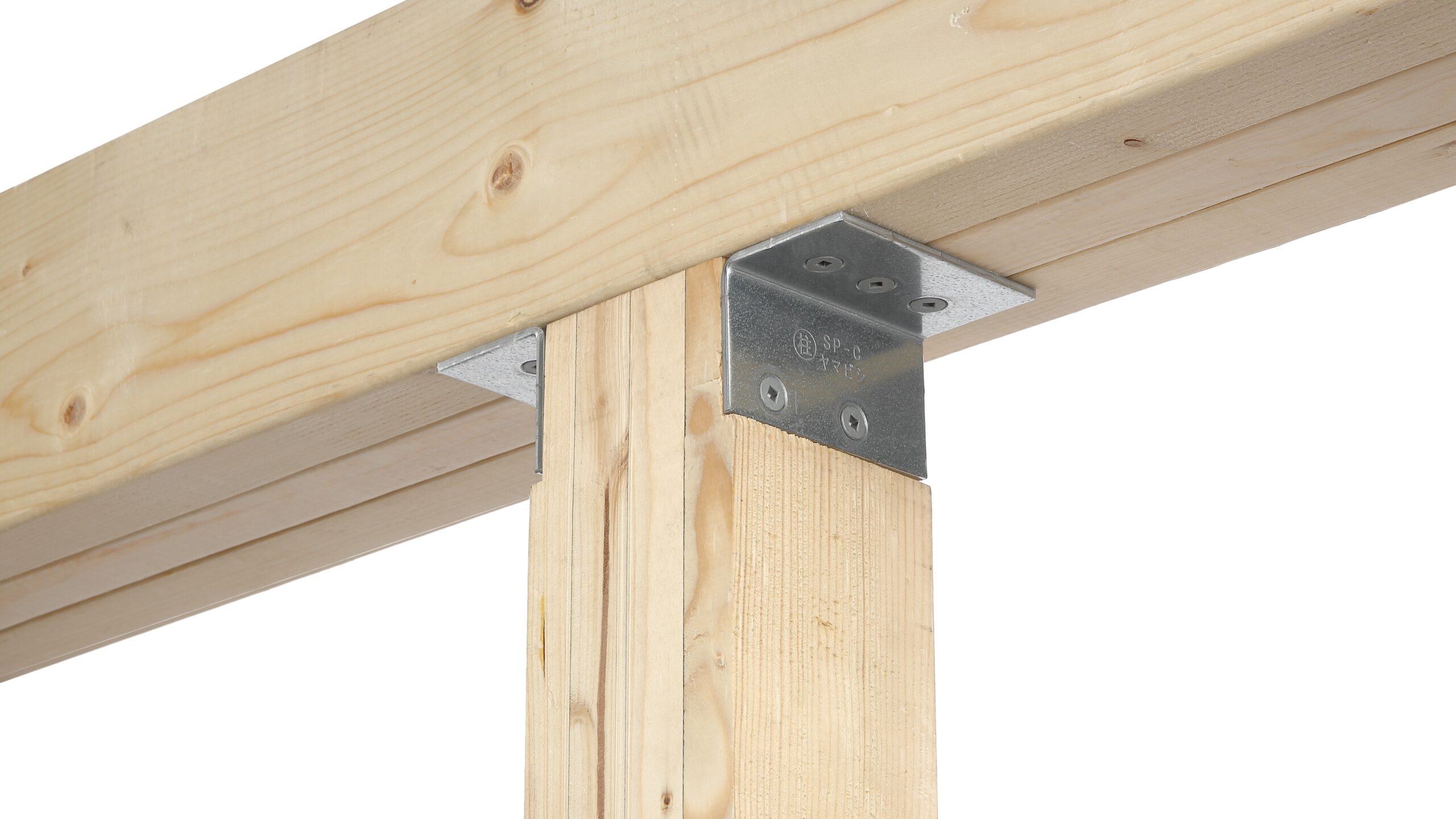

柱（404集成材　もしくは　606集成材）と横架材の接合に使用します。

特徴

皿頭ビスを採用する事で、柱上面・側面共にフラットに施工する事が可能です。
ハウスプラス確認検査(株)で強度試験を行い、耐力を確認しています。

注意

必ずSPビス（SDP-75×5本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	ハウスプラス確認検査(株)　受付番号：HP23-KT092
耐力	短期基準接合耐力：12.0kN ※数値は2枚組で使用する値とする。（横架材 … SPF製材　3枚　｜　柱 … SPF集成材　E95-F285）
入数	50セット (25箇所分)

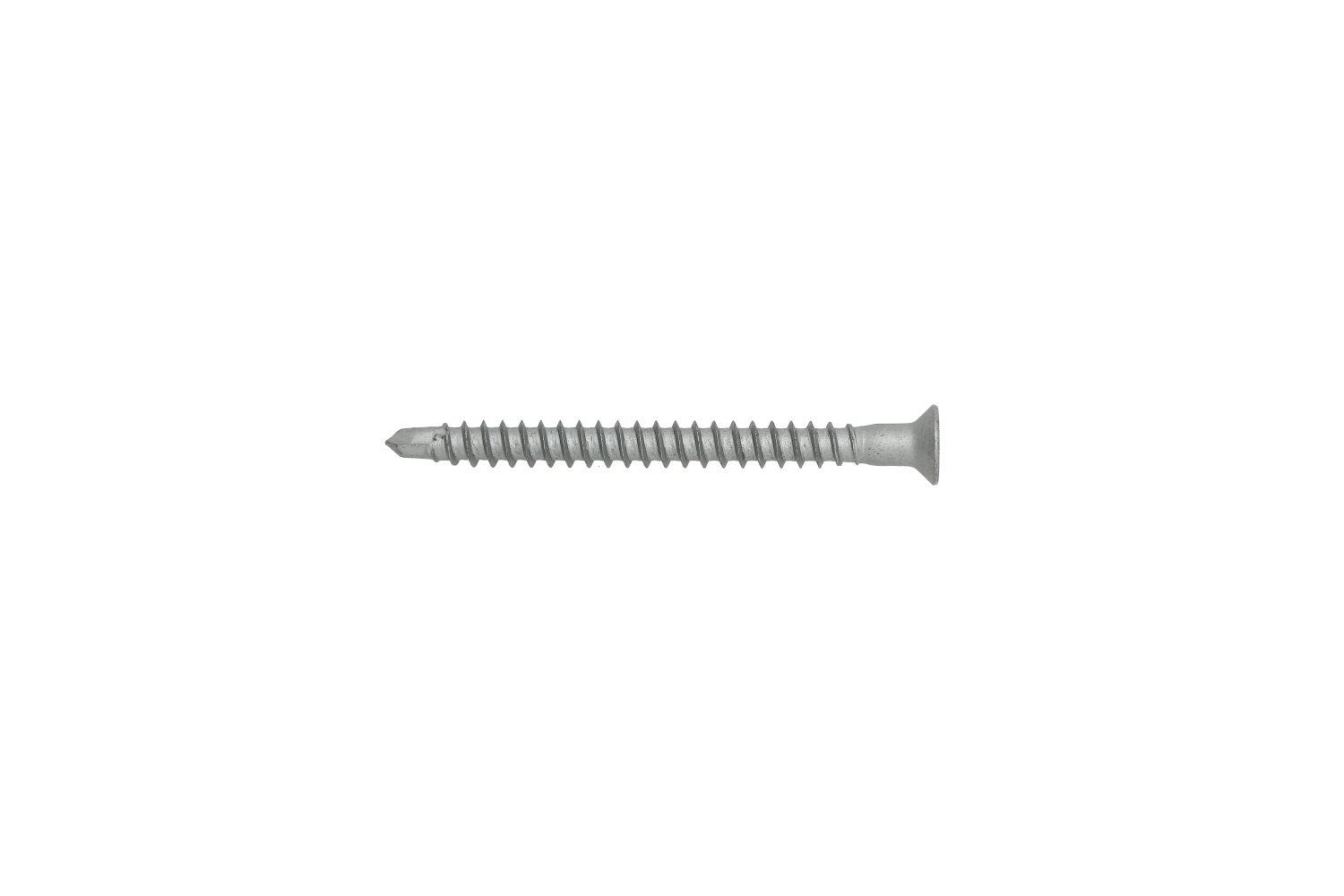

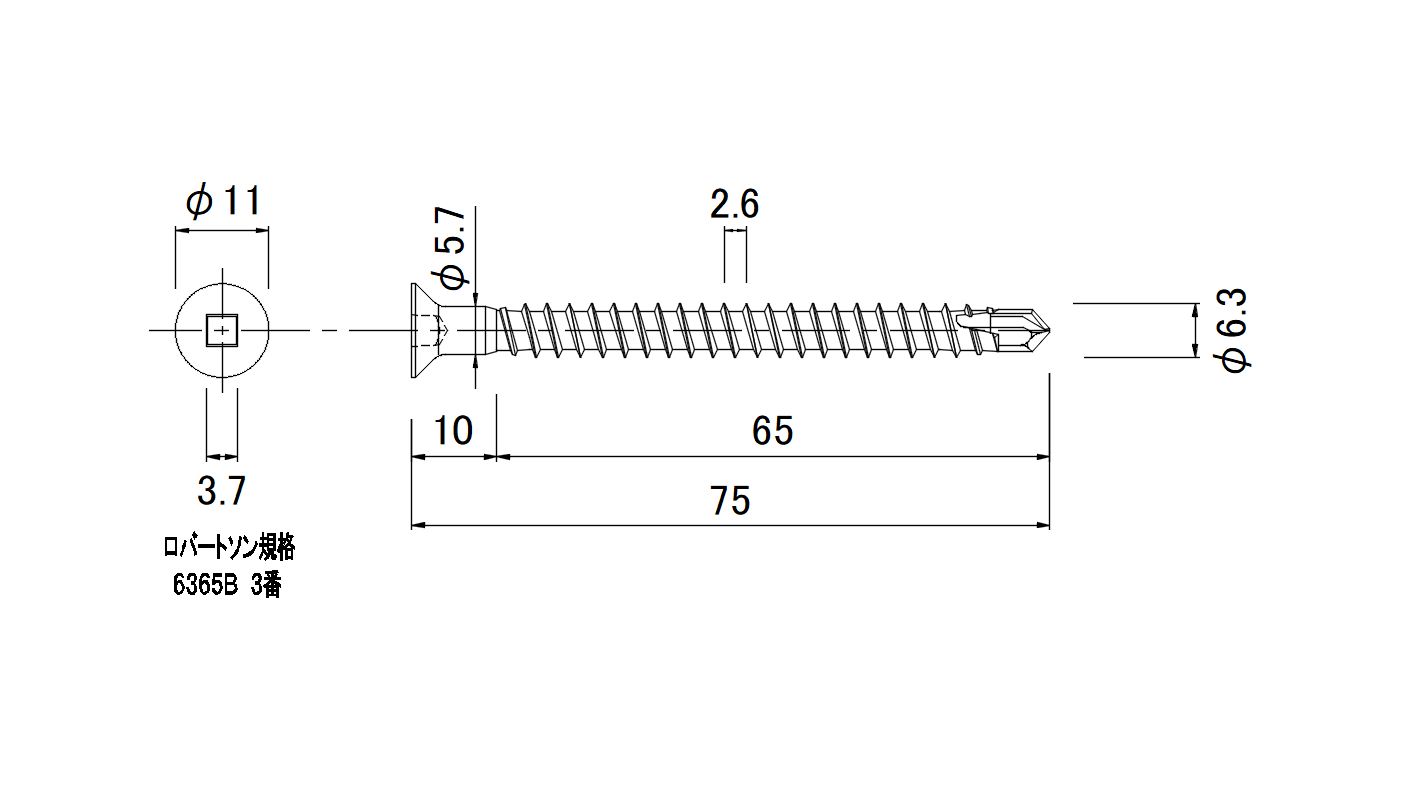

付属品（1セットあたり）	SPビス　SDP-75　･･･ 5本

類似商品

Similar Products

関連資料
（図面・試験成績書）

Documents

製品			図面		試験成績書
製品			PDFで開く	ダウンロード	PDFで開く	ダウンロード
製品			図面		試験成績書
製品			PDFで開く	ダウンロード	PDFで開く	ダウンロード

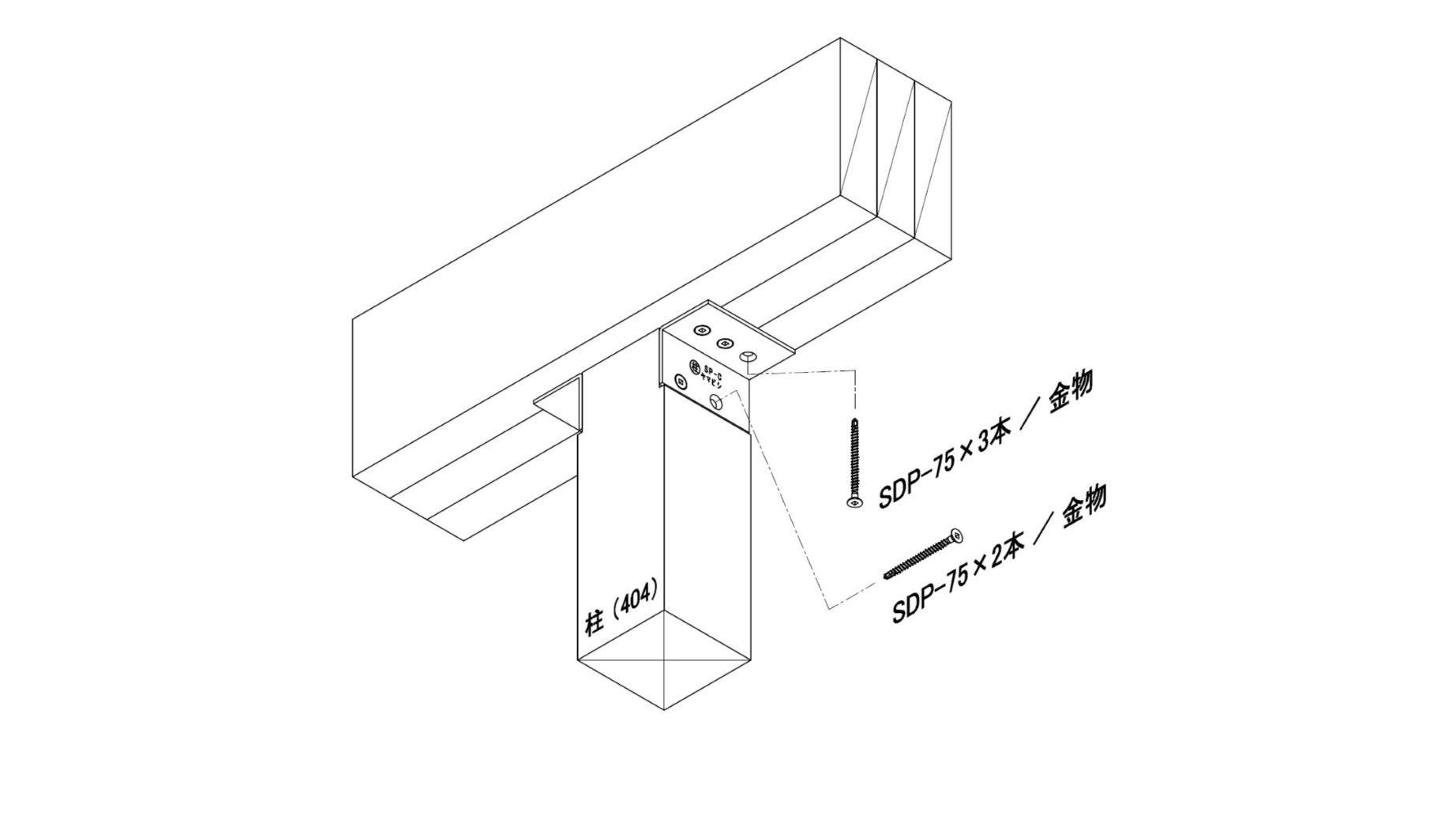

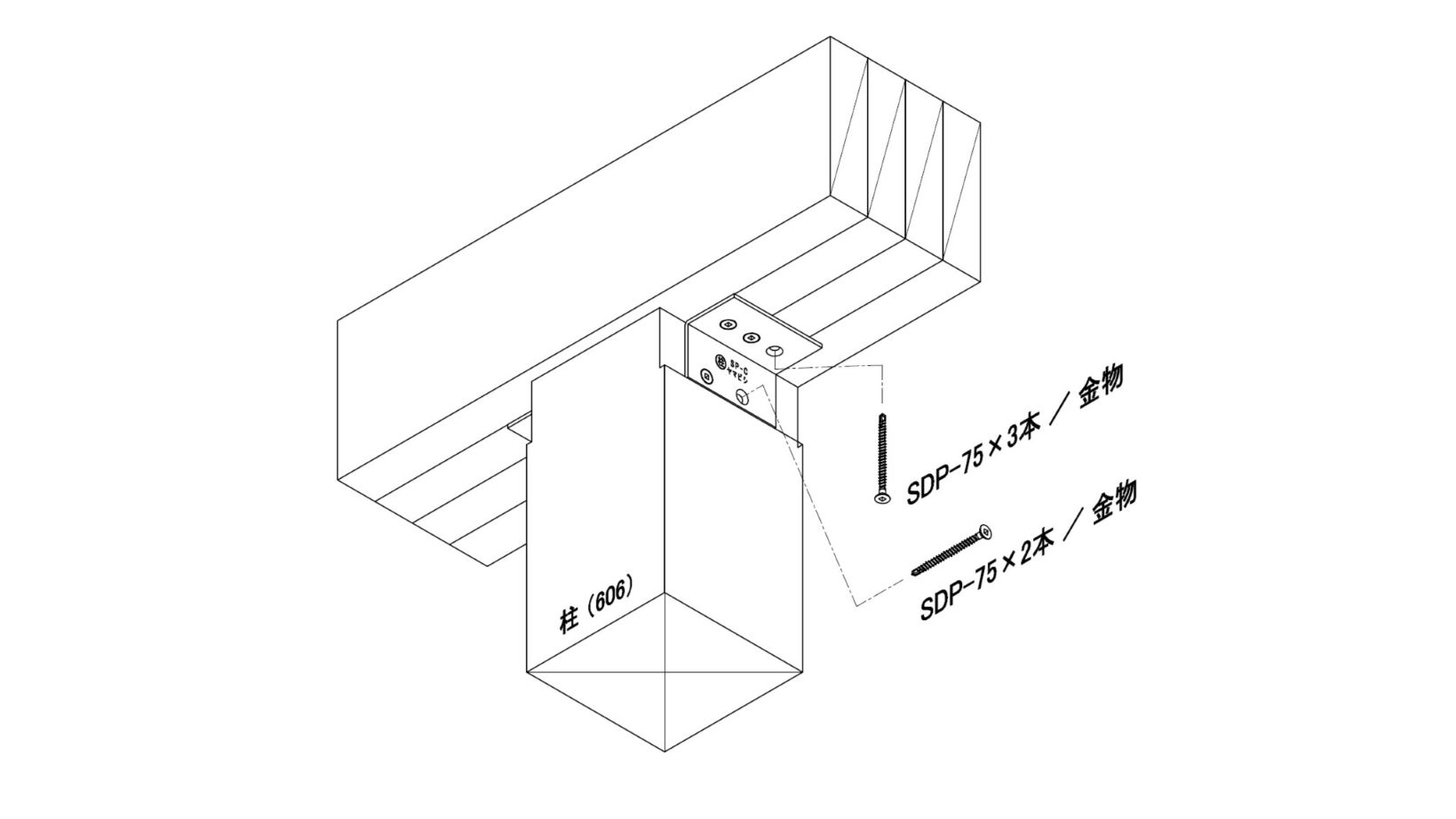

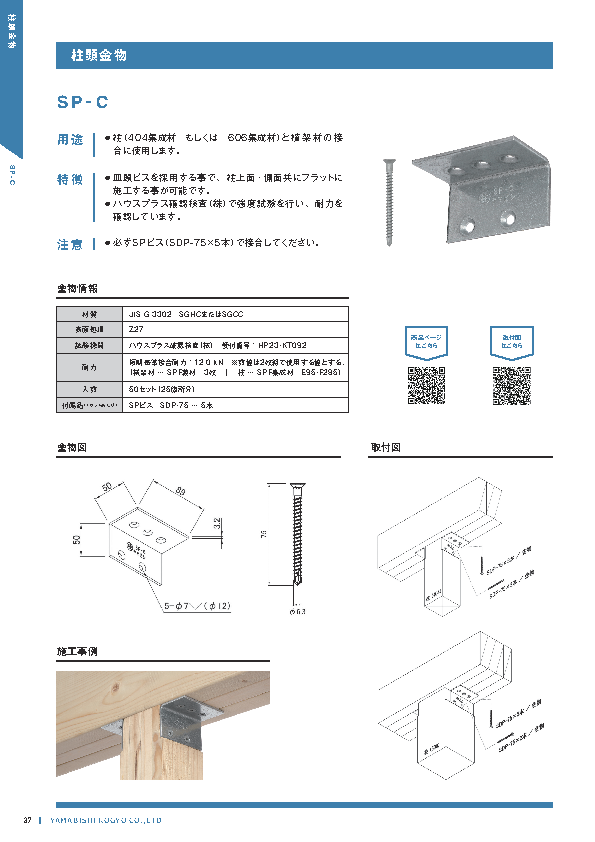

柱頭・柱脚金物	SP-C	製品詳細取付図

柱頭・柱脚金物

SP-C
製品詳細取付図

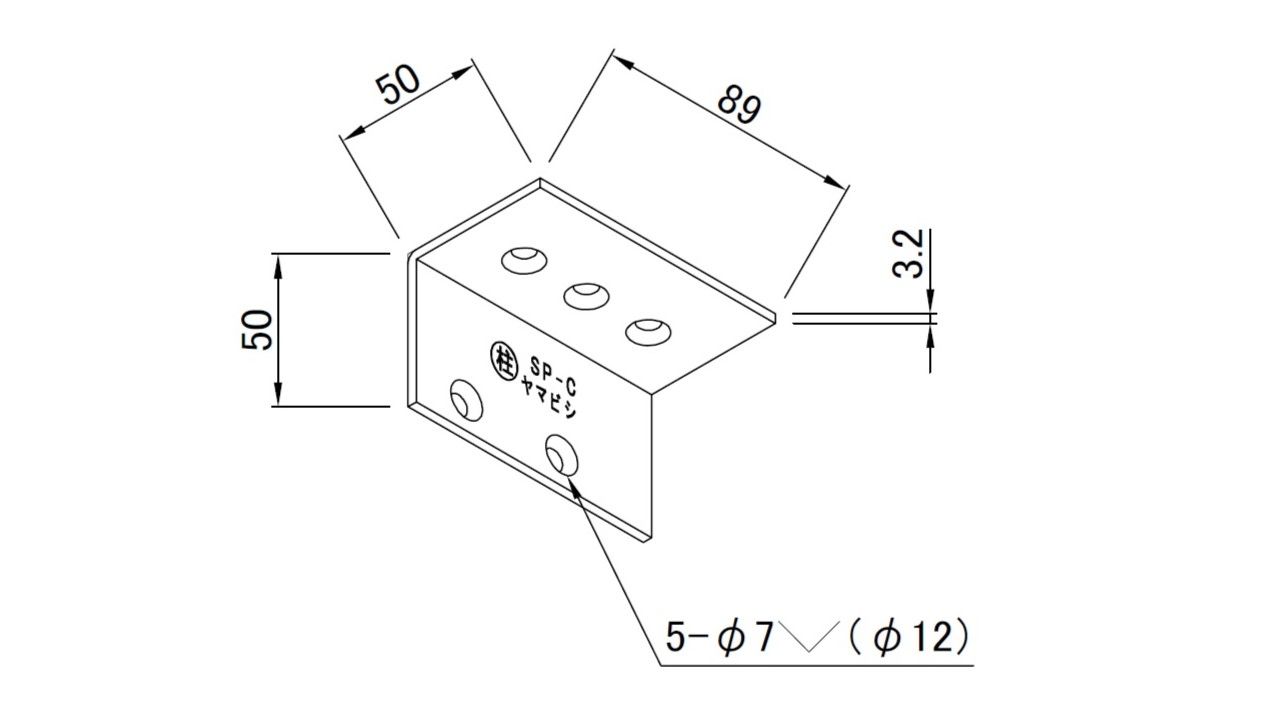

図面

試験成績書
PDFで開くダウンロード
