M20

用途

・引張金物TC相互を接合するための両ねじボルトです。（六角ナット、丸座金及び回り止めプレートがセット）

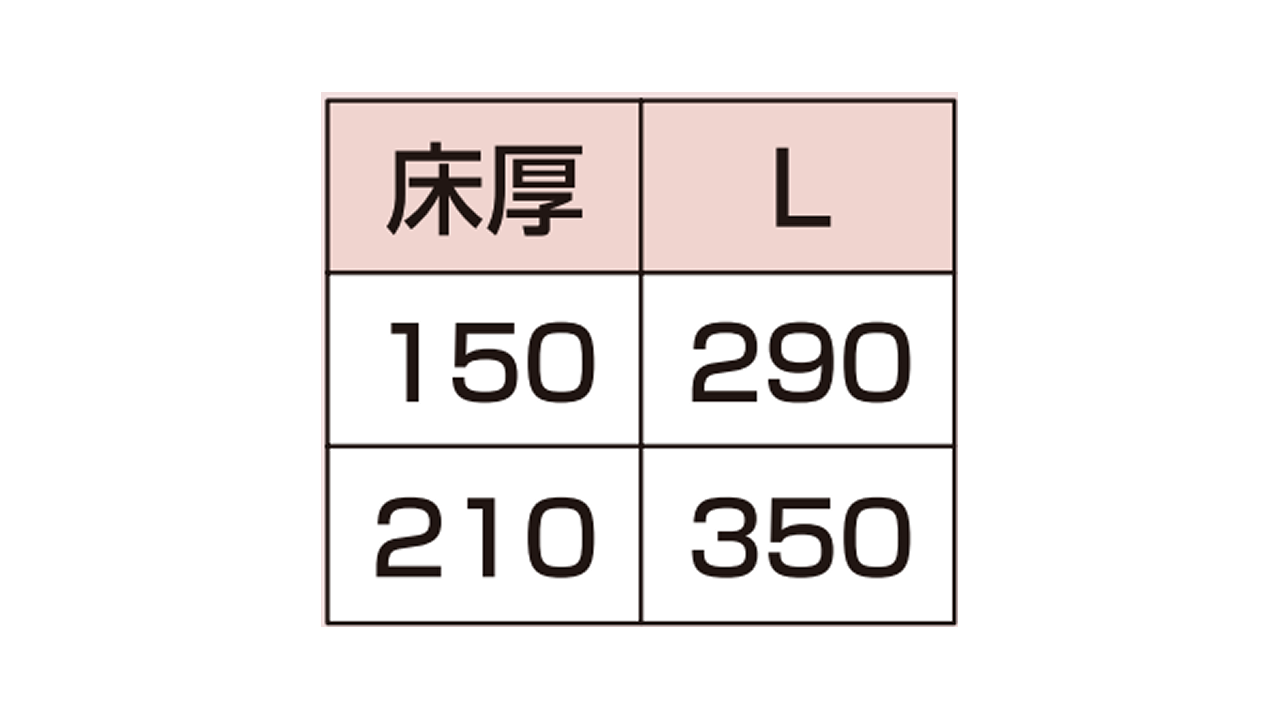

　L290mm：厚さ150mmの床パネル用
　L350mm：厚さ210mmの床パネル用

注意

・回り止めプレートの長さは壁パネルの厚さが90mmの場合82mm、150mmの場合147mmを使用してください。

材質	JIS G 3138　SNR490B
表面処理	JIS H 8610　電気亜鉛めっき　Ep-Fe/Zn 8/CM2
承認等	（公財）日本住宅・木材技術センター　χマーク承認
使用接合具	六角ナット　M20（5J）　･･･ 3ケ丸座金　RW6.0×45　･･･ 2枚回り止めプレート　RSP2.3　･･･ 1ケ
