TKH-404

用途

・大引き材（404）を金物で受ける時に使用します。

特徴

・内側に曲がっているので、土台端部への施工が可能です。
・土台上端部から大引き材を15㎜まで下げて施工可能です。
・社内で強度試験を行い耐力を確認しています。

注意

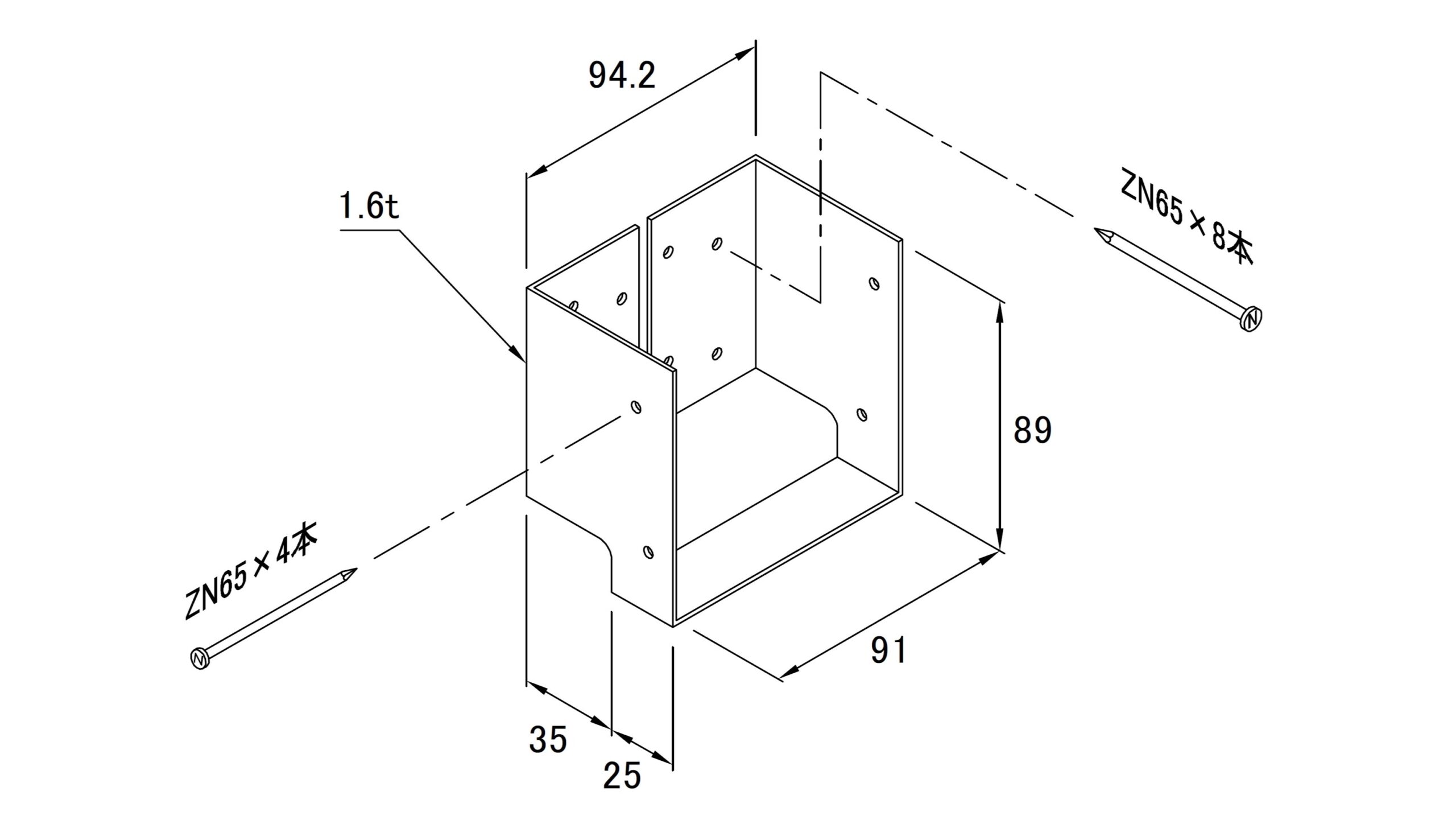

・必ず太めくぎ（ZN65×12本）で接合してください。

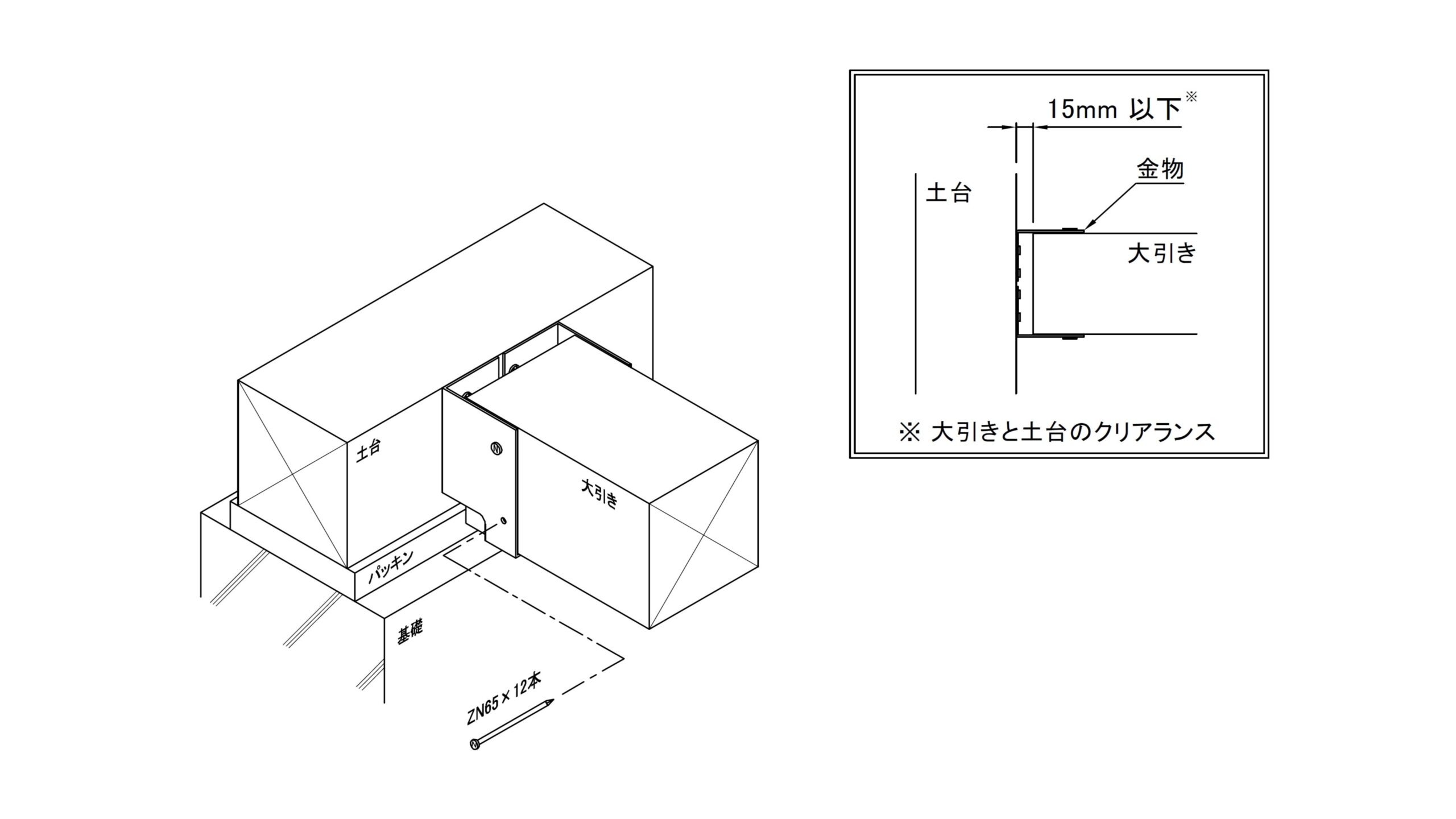

・土台と大引きのクリアランスは15mm以下としてください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27

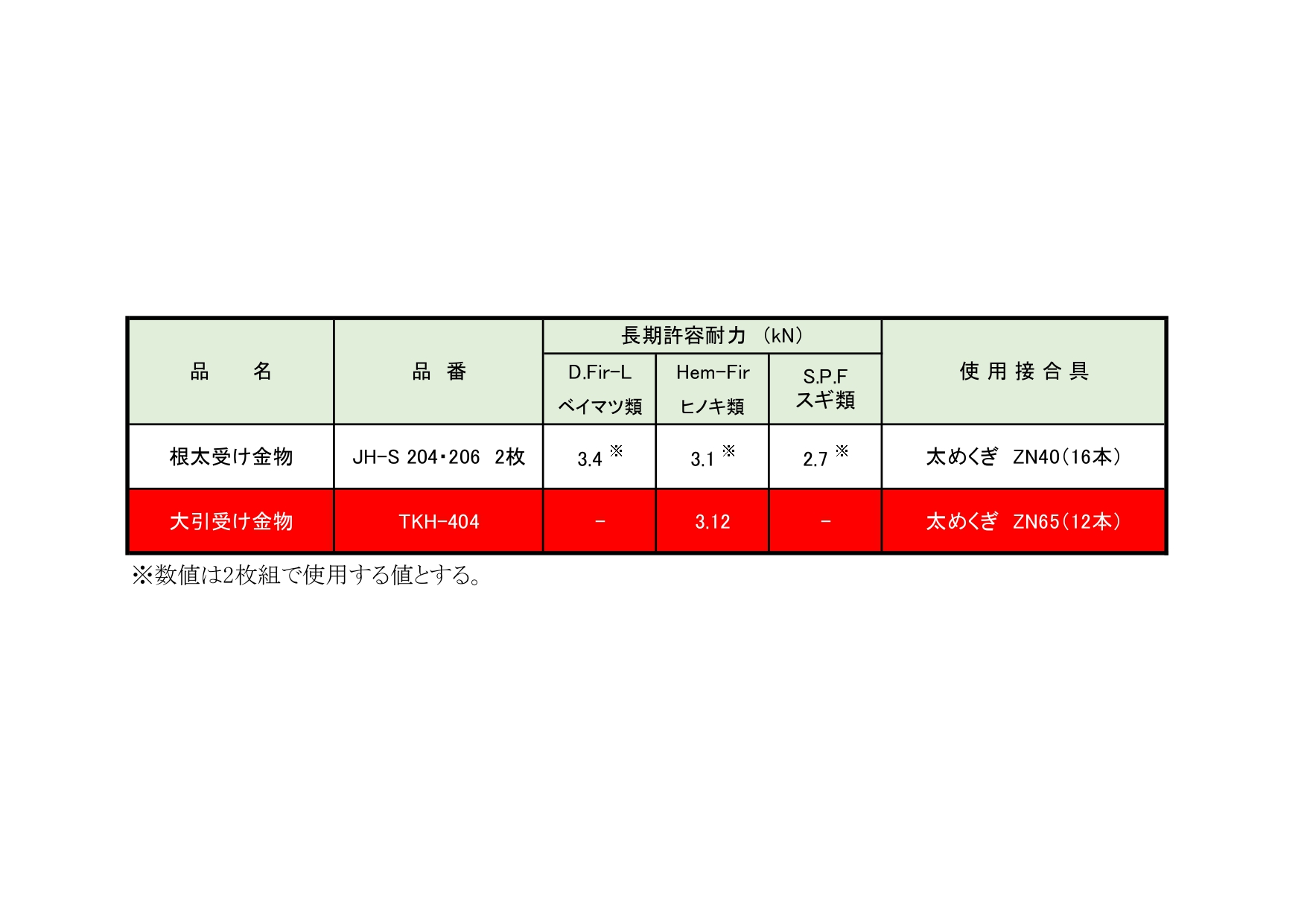

耐力	長期許容耐力（250年相当、社内確認）：3.12 kN （大引、土台 … Hem-Fir）
入数	60ケ
