MD-GT

在庫なくなり次第販売終了

後継品【GTV-LS】

用途

・ネイルプレートトラスを金物で受ける時に使用します。

特徴

・（一財）日本建築総合試験所で強度試験を行い耐力を確認しています。

注意

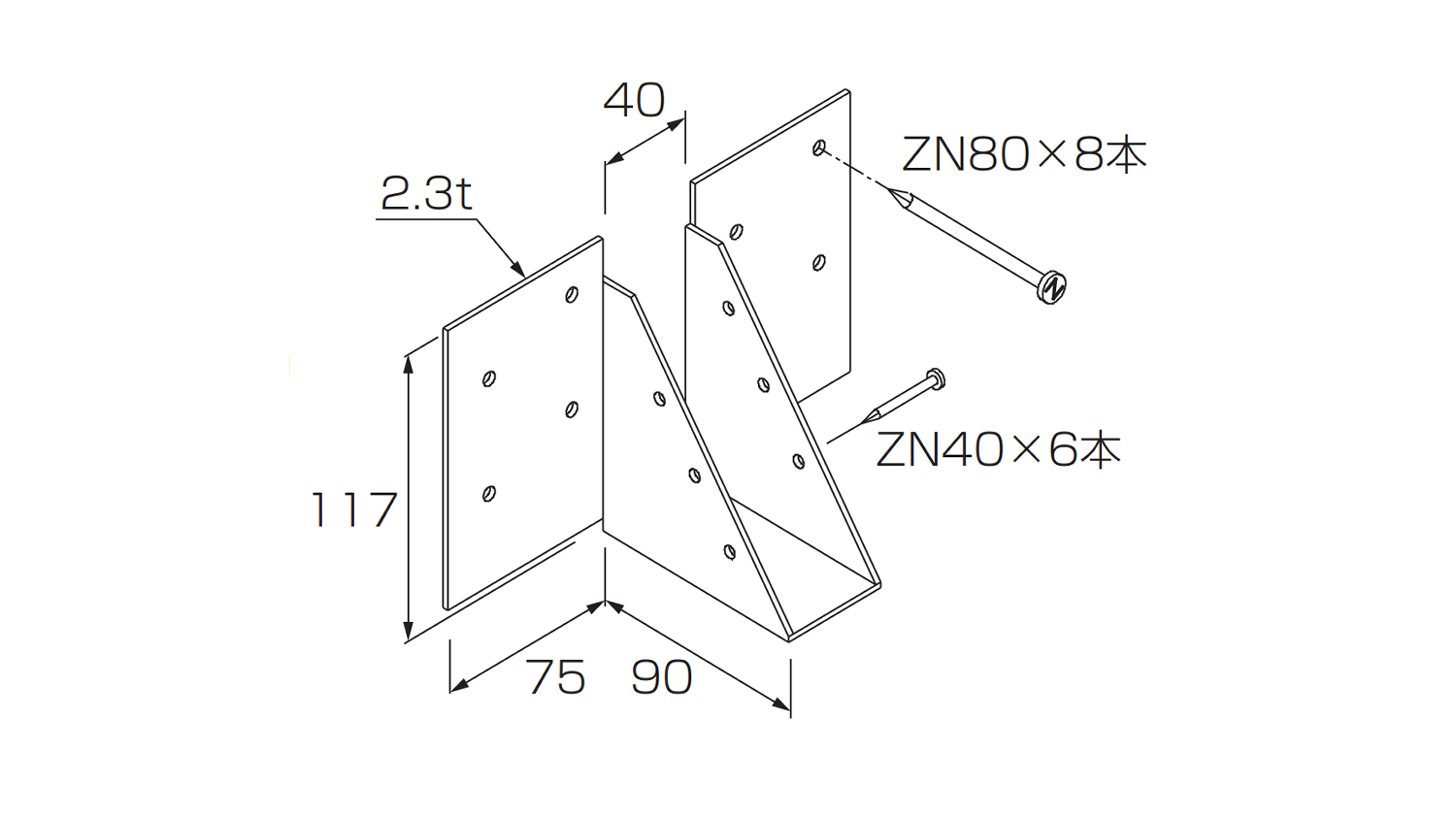

・必ず太めくぎ（トラス … ZN40×6本、受け材 … ZN80×8本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
試験機関	（一財）日本建築総合試験所　試験：ⅡJ-05-0028(1)
耐力	長期許容耐力（250年相当）：4.53 kN （トラス、受け材 … SPF製材）
入数	20セット
付属品（1セットあたり）	太めくぎ　ZN80　･･･ 8本

類似商品

Similar Products

トラス受け金物

GTV-LS
