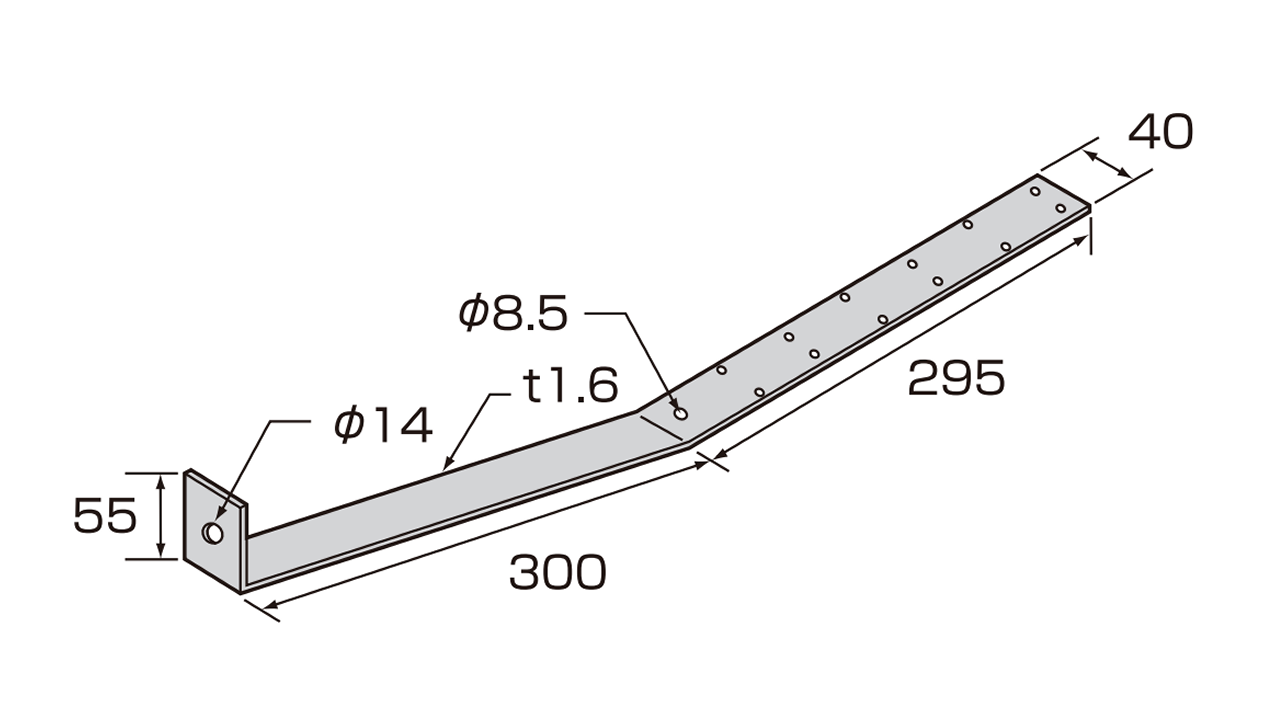

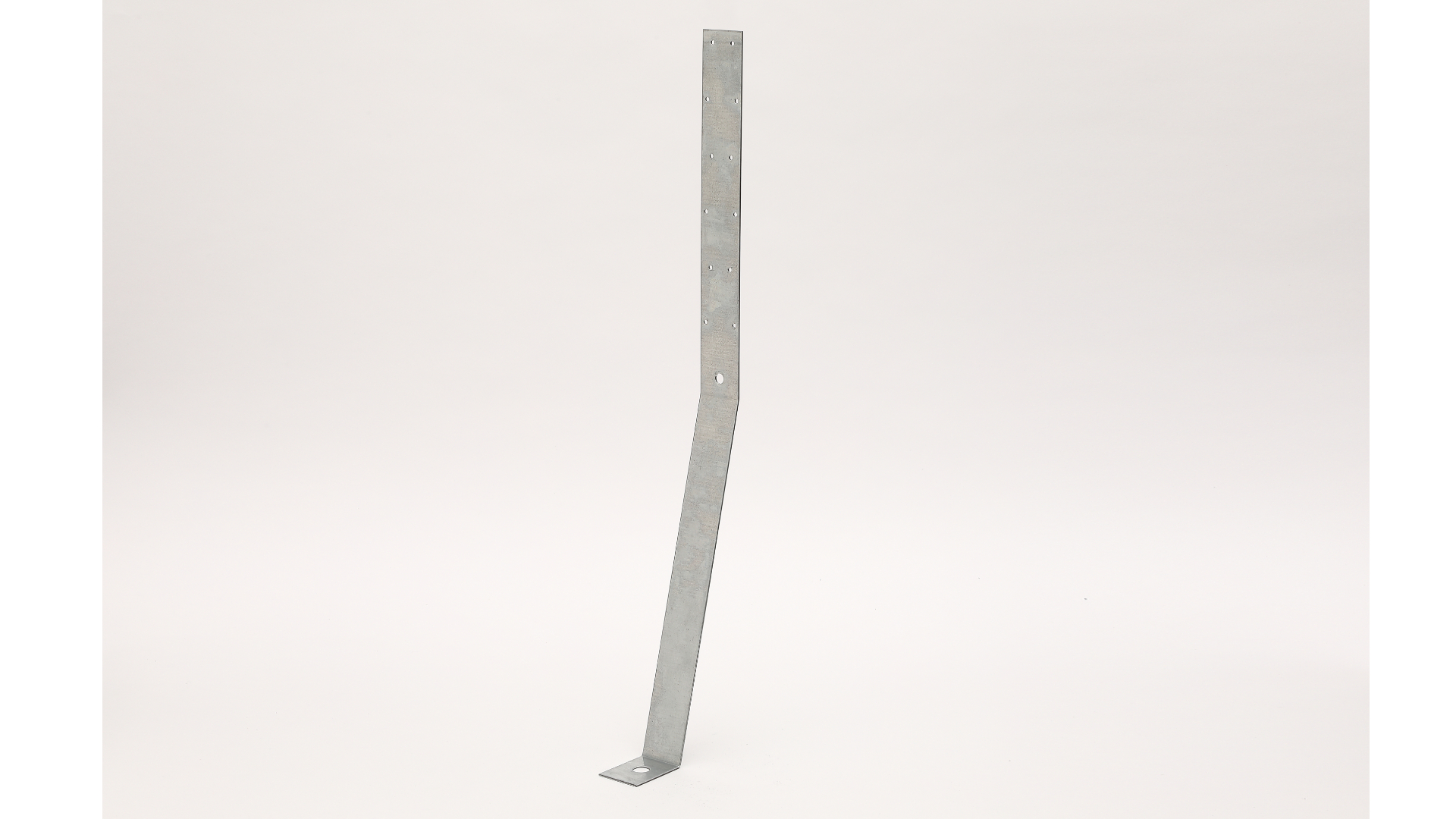

SA-65

用途

・土間コンクリート床スラブで構成し、両面開口を設けた場合の隅柱及びたて枠並びにまぐさ受けと土台の緊結に使用します。
・3階建の1階を土間コンクリート床スラブで構成し、掃き出し窓を設けた場合の両端部と土台の緊結に使用します。

注意

・必ず太めくぎ（ZN65×12本）、六角ボルト（M8-150×1本）で接合してください。

材質	JIS G 3302　SGHCまたはSGCC
表面処理	Z27
耐力	短期許容耐力：10.3 kN （D.Fir-L）短期許容耐力：9.3 kN （Hem-Fir）短期許容耐力：8.1 kN （S.P.F）
承認等	（公財）日本住宅・木材技術センター　Cマーク承認
入数	接合具同梱：50セット

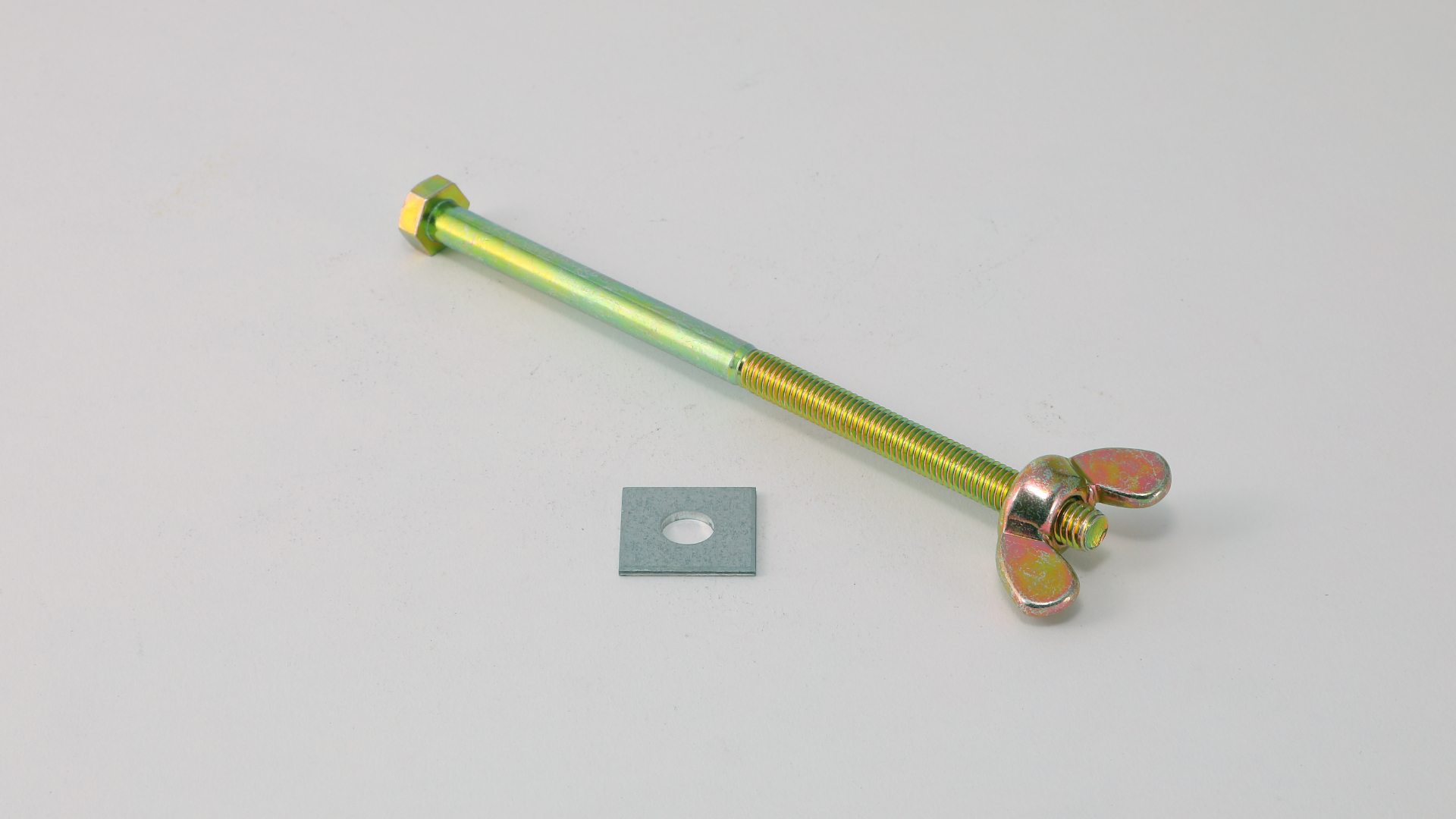

使用接合具	太めくぎ　ZN65　･･･ 12本六角ボルト　M8-150　･･･ 1本ちょうナット　M8　･･･ 1ケ平座金　W1.6×23　･･･ 1枚
